EcoDuino - Een automatische aanplantkit

EcoDuino evolueert. Nu heeft de EcoDuino een nieuwe behuizing. Het is beschermd tegen waterspatten, dus het is veilig om naast je planten te gebruiken. De EcoDuino heeft nu een Atmega32U4 waardoor een adapter niet meer nodig is. En schetsen kunnen eenvoudig worden geüpload via Micro USB, net als Arduino Leonardo. Een andere verbetering is dat de DS18B20-sensor nu direct wordt ondersteund.

EcoDuino is ontworpen door DFRobot om u te helpen bij het kweken van planten. Door een reeks microcontrollers, sensoren en actuatoren te gebruiken, kan het EcoDuino-systeem uw inspanningen om planten te kweken veel gemakkelijker maken.
In dit systeem worden sensoren gebruikt om gegevens te verzamelen die u plantomstandigheden zoals temperatuur, vochtigheid, lichtintensiteit, enz. Kunnen laten zien.

Als je wilt, kan EcoDuino je via draadloze communicatie een bericht sturen en je vertellen hoe het met je planten gaat. Het geeft je planten ook automatisch water wanneer ze dorst hebben, of met een vooraf bepaald interval. Het enige dat u mogelijk hoeft te doen, is uw EcoDuino-systeem beheren via een pc met een grafische gebruikersinterface.

Het leuke van de EcoDuino is dat hij is ontwikkeld op basis van Arduino, wat betekent dat je EcoDuino niet alleen in een Arduino IDE-omgeving kunt programmeren, maar ook alle Arduino-compatibele hardware in je EcoDuino-systeem kunt gebruiken.

Versie-upgrade: Kit 2.0 heeft de printplaat opnieuw ontworpen om in de nieuwe behuizing te passen. De andere functie is hetzelfde als de laatste versie en de code is compatibel.

Specificatie

• board : 6~12V DC
• Microcontroller: Atmega32U4 (Bootloader: Leonardo)
• 4 analoge I/O-poorten, 5 digitale I/O-poorten
• Terminal voor koppeling met een koolstofstaaf (bodemvochtsensor)
• Terminal voor het aansluiten van een DS18B20-temperatuursensor (bodemtemperatuursensor)
• Aansluitklem voor het koppelen van een motor of een magneetventiel
• Potentiometer voor het instellen van de drempelwaarde voor bodemvocht van water geven
• Xbee-slot
• Micro USB
• 3,5 mm schroefaansluiting
• afmetingen board : 75 x 50 mm
• Voeding duikpomp: 4,5~12V DC
• Pompkop: 200cm
• Stroomcapaciteit: 100-350L/H
• Vermogensbereik: 0,5W-5W
• Afmetingen pomp: 38x38x29mm
• Pompgewicht: 125 g

Documenten

• ProductWIKI V2.0
• DHT11- datasheet
• Vochtsensorschema's
• EcoDuino - An Auto Planting Kit español (Spaans)

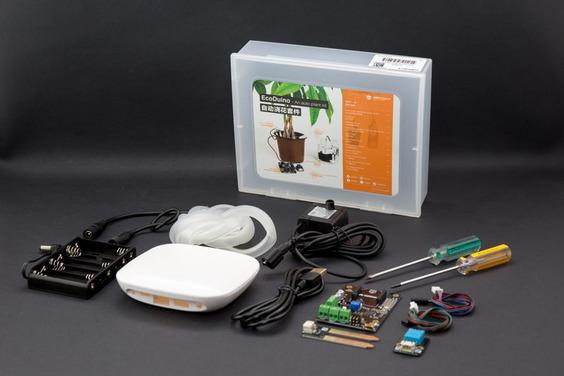

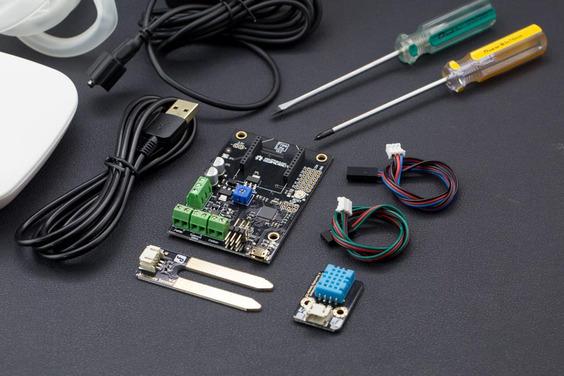

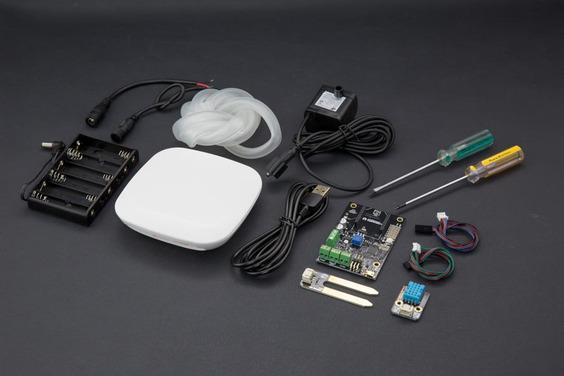

Verzendlijst

• Free Life - EcoDuino- board x1
• Behuizing x1
• Vochtsensor (SEN0114) x1
• DHT11 temperatuur- en vochtigheidssensor (DFR0067) x1
• Waterslang x1
• Onderdompelbare pomp
• 6xAA-batterijhouder met DC2.1-voedingsaansluiting (FIT0141) x1
• Micro-USB-kabel (FIT0265) x1
• driver platte kop x1
• Schroevendraaier driver x1
• DC-adapter female x2
• Kabel x2
