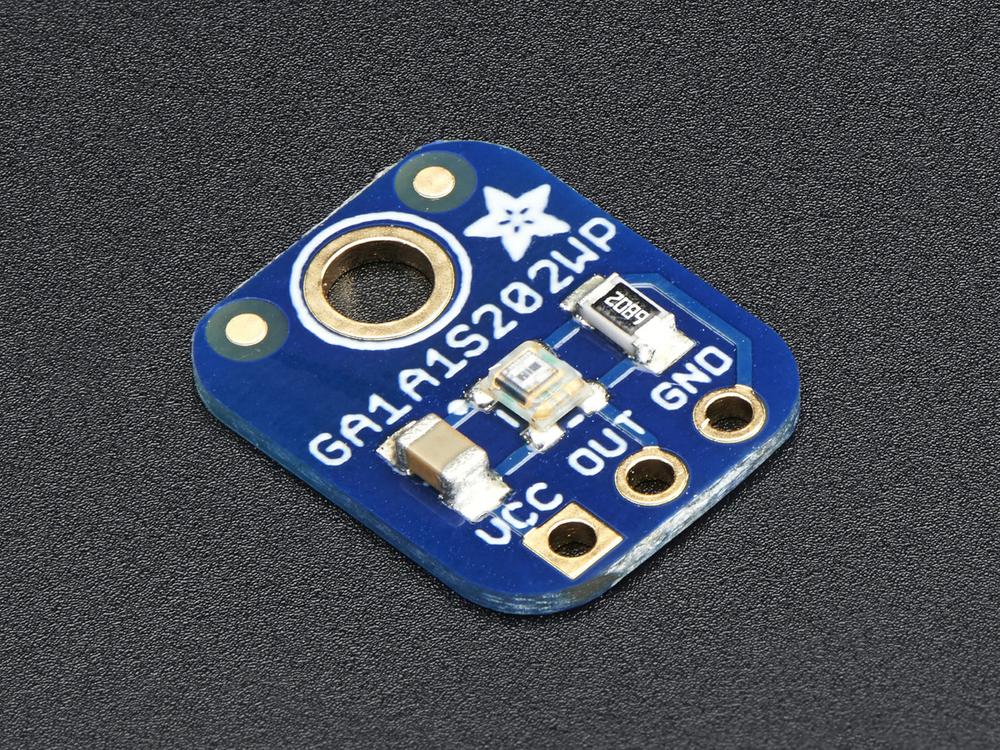

Adafruit GA1A12S202 Analoge lichtsensor op logschaal

Upgrade een project dat een fotocel gebruikt met de GA1A12S202 analoge lichtsensor. Net als bij een CdS-fotocel heeft de sensor geen microcontroller nodig, de analoge uitgangsspanning neemt toe naarmate er meer licht op het sensoroppervlak schijnt. Deze sensor heeft veel verbeteringen die hem voor bijna elk project beter maken.

De grootste verbetering ten opzichte van gewone fotocellen is een echte log-lin relatie met lichtniveaus. De meeste lichtsensoren hebben een lineaire relatie met lichtniveaus, wat betekent dat ze niet erg gevoelig zijn voor veranderingen in donkere gebieden en heel gemakkelijk 'max' eruit halen als er veel licht is. Soms kun je een weerstand aanpassen om ze beter te maken in donker of fel licht, maar het is moeilijk om aan beide kanten goede prestaties te krijgen. Deze sensor is logaritmisch over een groot dynamisch bereik van 3 tot 55.000 Lux, dus hij heeft veel gevoeligheid bij weinig licht, maar is ook bijna onmogelijk om "max out" te zijn, zodat je hem binnen of buiten kunt gebruiken zonder de code of kalibratie te wijzigen. Omdat de sensor op een chip is vervaardigd, zijn er ook minder fabricagevariaties, zodat u de sensor niet van het ene bord naar het andere hoeft te kalibreren.

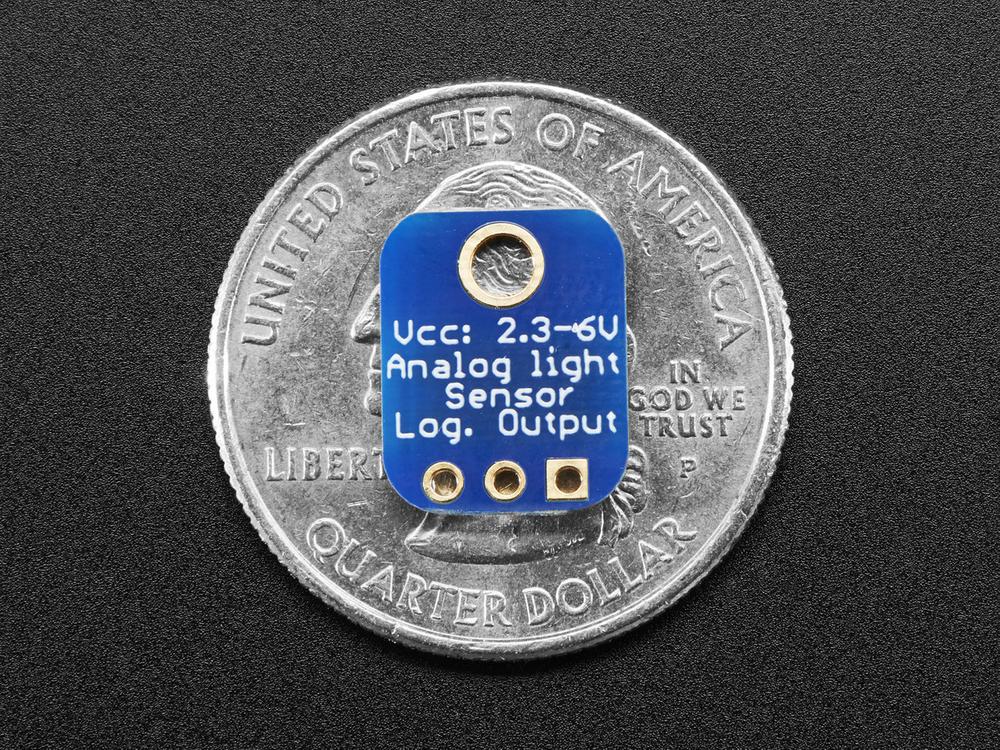

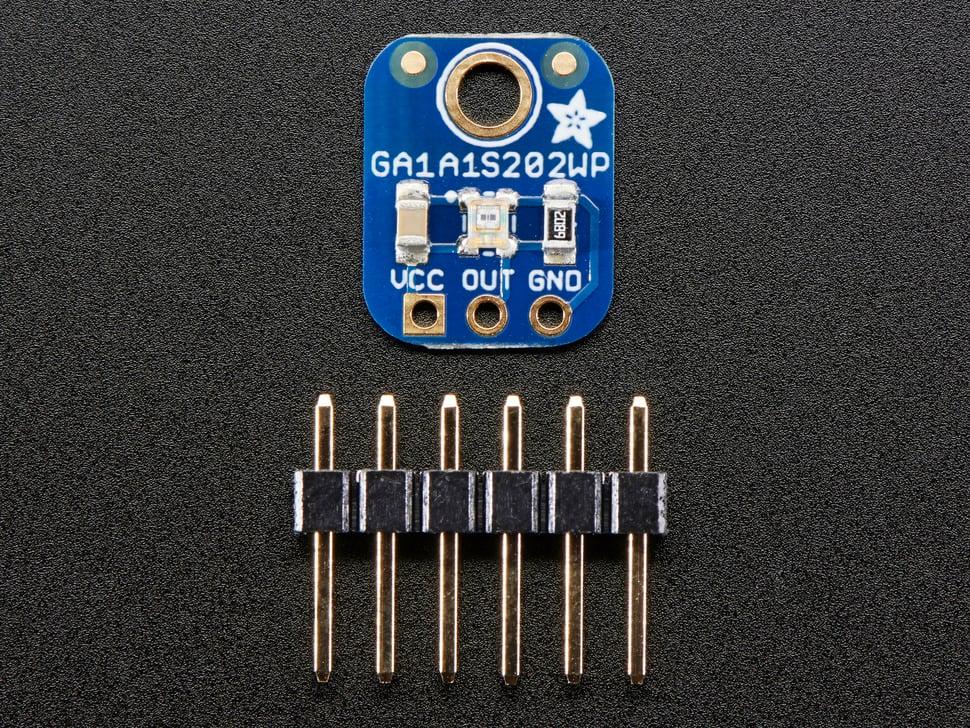

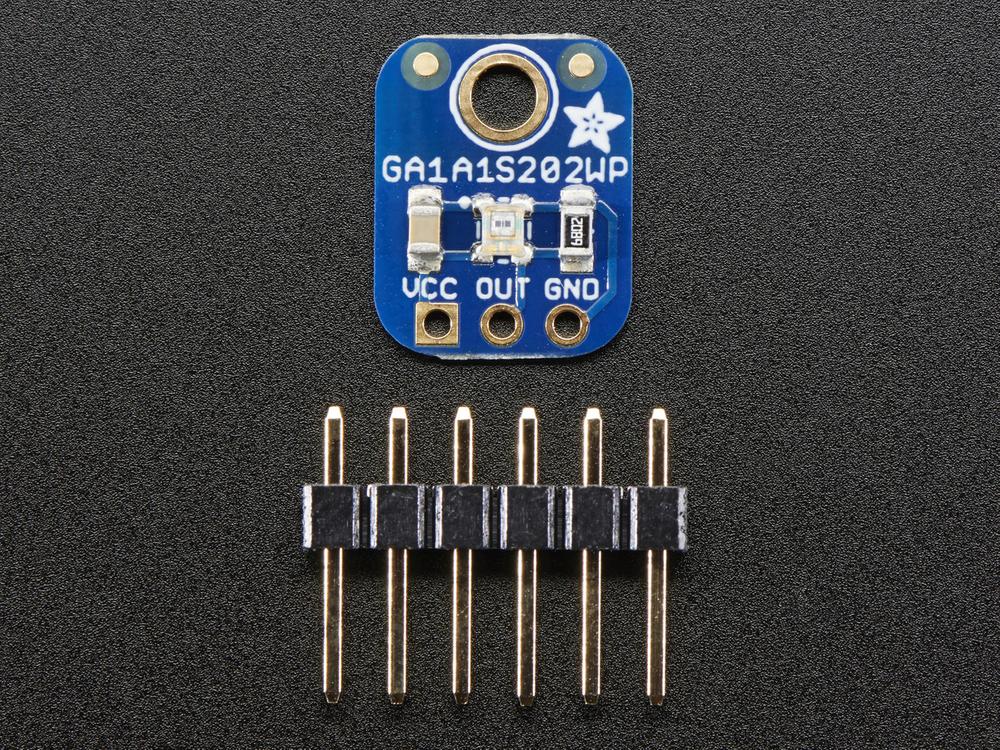

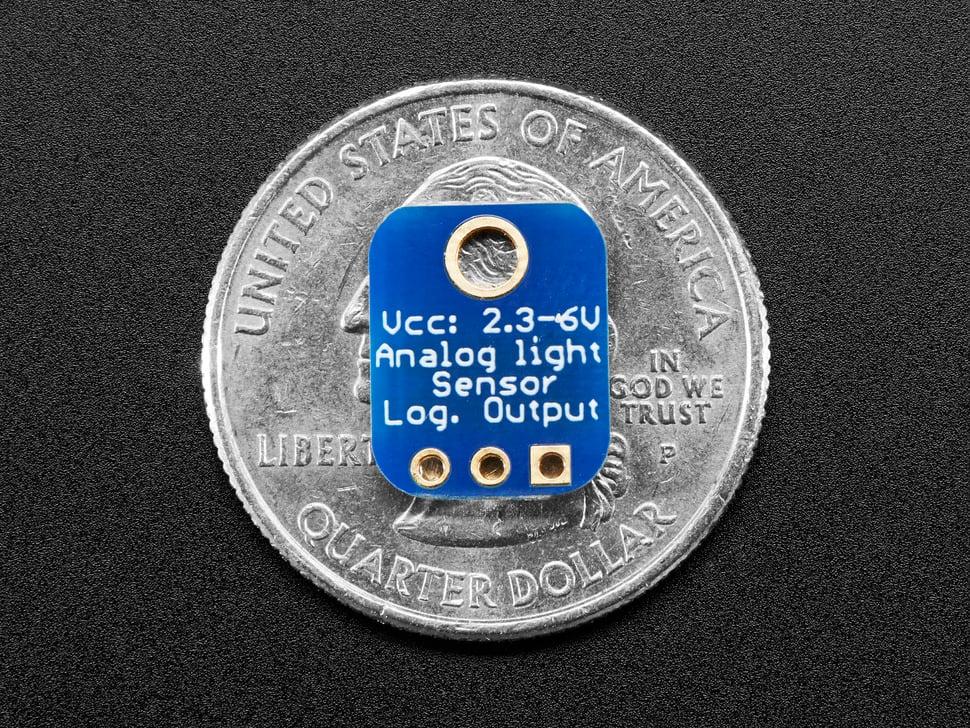

Het gebruik van de sensor is kinderspel: sluit de Vin aan op 2,3-6VDC, Gnd op aarde en meet de analoge uitgang op OUT. Het bereik is maximaal 3V (bij extreem fel buitenzonlicht). Gebruik op een Arduino gewoon analogRead () met de OUT-pin verbonden met een analoge pin. Voor meer informatie, inclusief grafieken, stroomverbruik, enz., Bekijk de datasheet op het tabblad Technische details. Bij deze uitbraak hebben we een weerstand van 68KΩ van OUT naar aarde geplaatst om de stroom in een spanning om te zetten.
