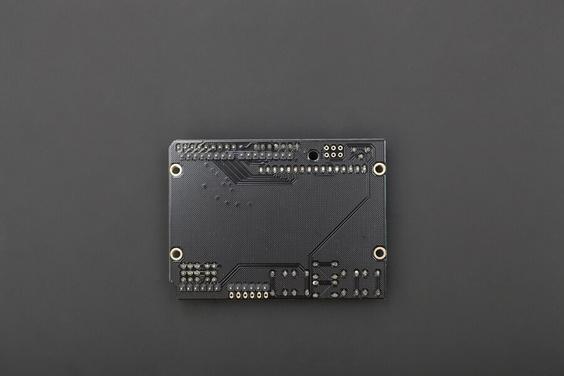

Gravity : 1602 LCD-toetsenbordschild voor shield

Dit is een zeer populair LCD-toetsenbordschild voor shield en andere varianten. Het bevat een 2x16 LCD- display en 6 kortstondige drukknoppen. Pinnen 4, 5, 6, 7, 8, 9 en 10 worden gebruikt om te communiceren met het LCD-scherm. Er wordt slechts één analoge pin 0 gebruikt om de vijf drukknoppen te lezen. Het LCD- shield ondersteunt contrastaanpassing en back-lit aan/uit-functies. Het toont ook vijf analoge pinnen met DFRobot-kleurcode voor eenvoudig aansluiten en display van analoge sensoren. De board LED geeft aan dat de voeding is ingeschakeld.

Dit lcd arduino- shield heeft 5 toetsen - selecteren, omhoog, rechts, omlaag en links waarmee je door menu's kunt bladeren en selecties kunt maken rechtstreeks vanaf één board dat aan je Arduino-project is bevestigd zonder dat je een enorme toren van shields nodig hebt.

Dankzij dit ontwerp kun je sensoren blijven aansluiten op de rest van de pinnen en deze gebruiken voor monitoring of menuselectie met de drukknoppen, zelfs voor gamen. Projecttoepassingen vereisen testen of debuggen. Het direct weergeven van informatie helpt in de meeste gevallen wanneer een computer niet binnen bereik is. Als u van plan bent iets te bouwen dat niet op een computer is aangesloten en u moet controleren wat er gebeurt wanneer u het op positie plaatst, zal deze toevoeging zeer waardevol blijken te zijn om ervoor te zorgen dat het programma goed werkt.

De gebruikte LCD-pinnen zijn niet zichtbaar aan de bovenzijde van het board en laten alleen de ongebruikte over. Op deze manier zullen conflicten met LCD-pinnen bovenop het board niet meer voorkomen. Dit ontwerp bevat een APC / Bluetooth v3- socket om gegevensoverdracht met uw robot mogelijk te maken.

Het shield is ontworpen voor 'klassieke' Arduino zoals de Uno, Duemilanove, Diecimilla, etc.

1602 LCD-toetsenbordschild Voor shield -projecten:

Specificatie

• operating voltage : 5V
• 5 drukknoppen voor een bedieningspaneel op maat
• RST-knop voor het resetten van het arduino-programma
• Integreer een potentiometer voor het aanpassen van de achtergrondverlichting
• Pin gebruikt:
  • D4-D7 -> LCD-gegevensoverdracht
  • D8 -> Registreren selecteren
  • D9 -> Schakel pin in
  • D10 -> Tegenlichtregeling
• APC&BT pin header voor het aansluiten van draadloze apparaten, direct compatibel met:
  • APC220 Radiocommunicatiemodule
  • DFRobot Bluetooth V3
• Uitgebreide beschikbare I/O-pinnen
• Uitgebreide analoge pinout met standaard DFRobot-configuratie voor snelle sensoruitbreiding
• Afmeting: 80 x 58 mm (3,15 x 2,28 inch)

Inclusief

• LCD-toetsenbordschild voor shield x1

Projecten

• LCD voor menuselectie 3D-printer
• Bodemvocht lezer
