Gravity : analoge bodemvochtsensor voor Arduino

Een bodemvochtsensor kan de hoeveelheid vocht in de omliggende grond aflezen. Het is ideaal voor het bewaken van een stadstuin of het waterpeil van uw huisdierplant. Dit is een must-have component voor een IOT tuin / Landbouw!

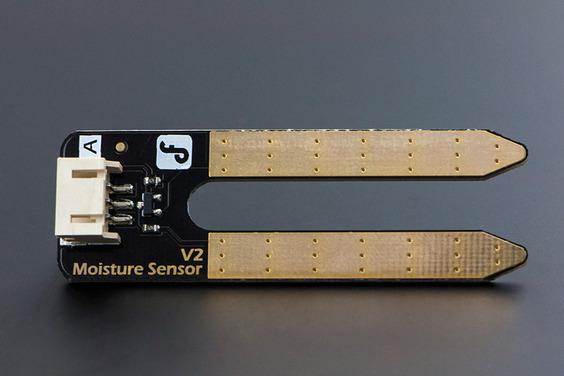

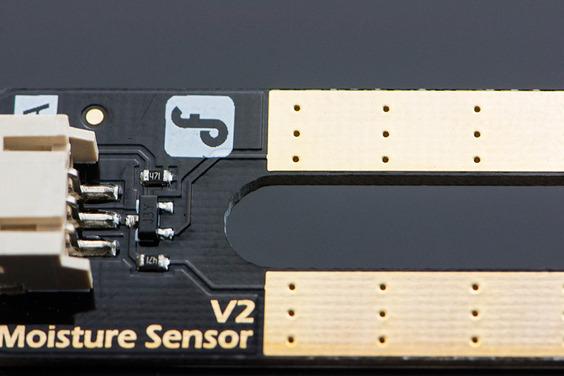

De nieuwe bodemvochtsensor maakt gebruik van Immersion Gold dat het nikkel beschermt tegen oxidatie. Stroomloos nikkel immersiegoud (ENIG) heeft verschillende voordelen ten opzichte van meer conventionele (en goedkopere) oppervlaktebeplatingen zoals HASL (soldeer), waaronder uitstekende vlakheid van het oppervlak (vooral handig voor PCB's met grote BGA-pakketten), goede oxidatieweerstand en bruikbaarheid voor onbehandeld contact oppervlakken zoals membraanschakelaars en contactpunten.

Deze arduino-sensor voor bodemvocht gebruikt de twee sondes om stroom door de grond te laten gaan en leest vervolgens die weerstand om het vochtniveau te krijgen. Meer water zorgt ervoor dat de grond elektriciteit beter geleidt (minder weerstand), terwijl droge grond elektriciteit slecht geleidt (meer weerstand). Deze sensor is handig om u eraan te herinneren uw kamerplanten water te geven of om de bodemvochtigheid in uw tuin te controleren.

Om het moeilijke gebruik van deze sensor te vergemakkelijken, is een Gravity Interface aangepast om plug&play mogelijk te maken. Het Arduino IO- shield is de beste match voor deze geluidssensor die op uw Arduino wordt aangesloten. Omdat deze sensor kan werken op 3,3 V, is hij compatibel met raspberry pi , Intel Edison, Joule en Curie.


Opmerking: Als u de sensor op zeer vochtige grond gaat plaatsen, zou dat het zeer gemakkelijk maken om binnen enkele dagen erosie van het sensoroppervlak te krijgen, daarom raden we aan om in plaats daarvan deze Analoge Capacitieve Bodemvochtsensor - Corrosiebestendig te gebruiken.

Specificaties

• Voeding: 3.3v of 5v
• output : 0~4.2v
• Stroom: 35mA

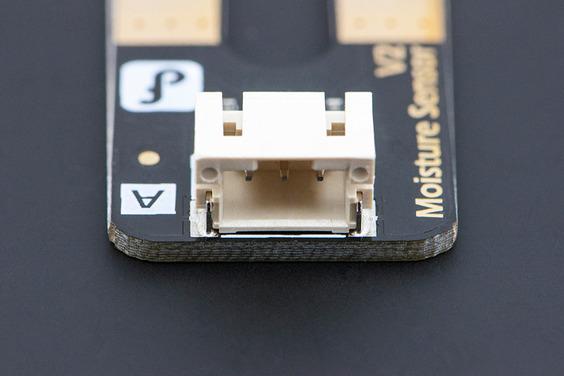

• Pin-definitie:
  • Analoge output (blauwe draad)
  • GND (zwarte draad)
  • Vermogen (rode draad)
• Maat: 60x20x5mm (2.36x0.79x0.2 ")
• Oppervlakteafwerking: Immersion Gold

Documenten

• Wiki ( Gravity : analoge bodemvochtsensor voor Arduino)
• Vochtsensor schematic
• Vochtsensor Voorbeeldcode

Verzendlijst

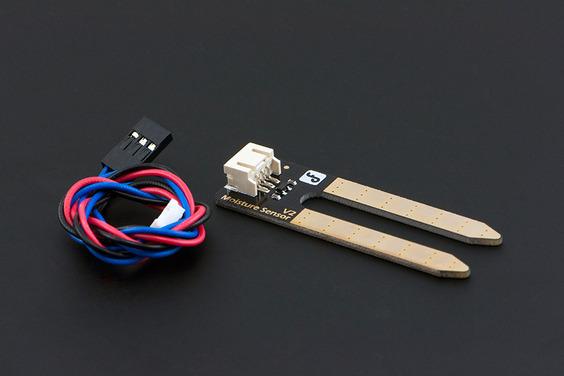

• Vochtsensor x1
• Analoge sensorkabel x1
