Gravity : Analoge AC-stroomsensor (20A)

Gravity : Analoge AC-stroomsensor (20A).
Als je de wisselstroom wilt meten, heb je dan nog steeds problemen met het doorknippen van draden, bedrading of solderen. Gravity : Analoge AC-stroomsensor komt te hulp, waardoor het niet nodig is om draden door te knippen of circuits opnieuw aan te sluiten. Klem de AC-transformator-sonde gewoon op de AC-lijn en sluit vervolgens de 3,5 mm-koptelefoonaansluiting aan op de signaalconversiemodule om de huidige AC-stroomwaarde af te lezen. De analoge output is ontworpen om compatibel te zijn met een 3V3 / 5V microcontroller. Het kan gemakkelijk worden gebruikt voor AC-stroommeting om AC-motoren, verlichtingsapparatuur, luchtcompressoren, enz. Te bewaken.

Meet en display wisselstroom van huishoudelijke apparatenKenmerken

• Contactloze meting, hoge veiligheid
• Meerdere bereiken voor verschillende meetscenario's
• Compatibel met 3V3 / 5V microcontroller

Toepassingen

• AC-motor automatische bewaking
• Meting van verlichting en elektrische apparatuur

Specificaties

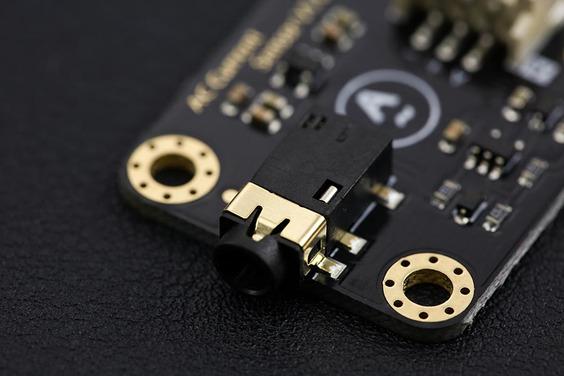

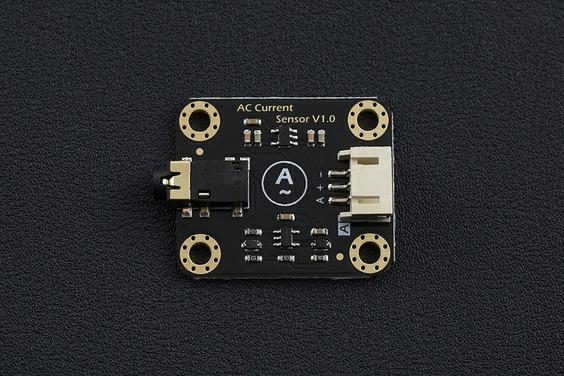

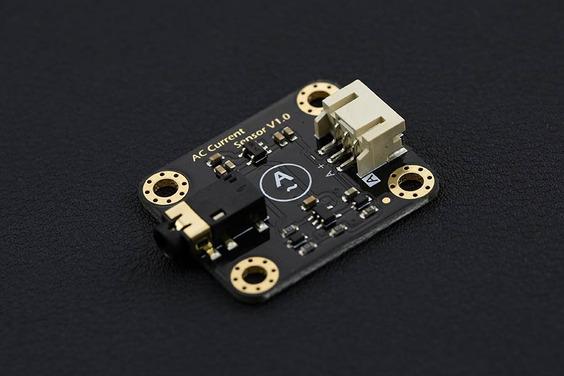

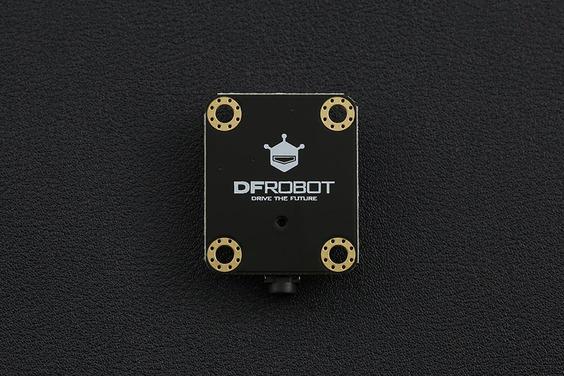

• AC-stroomsignaalconversiemodule
  • Ingangsspanning (VCC): 3.3V-5.5V
  • Interface: Gravity analoog (PH2.0-3P, analoge output 0.2-2.8V DC)
  • AC-spanningsinvoerbereik: 0-1V (AC RMS)
  • Relatieve fout: ± 4%
  • Afmeting: 32 × 27 mm /1.26 × 1.06 in
  • Gewicht: 5 gram

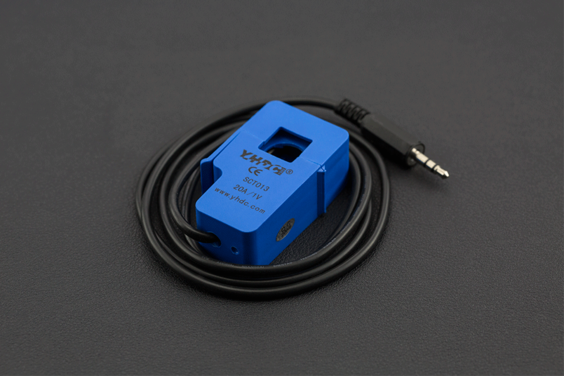

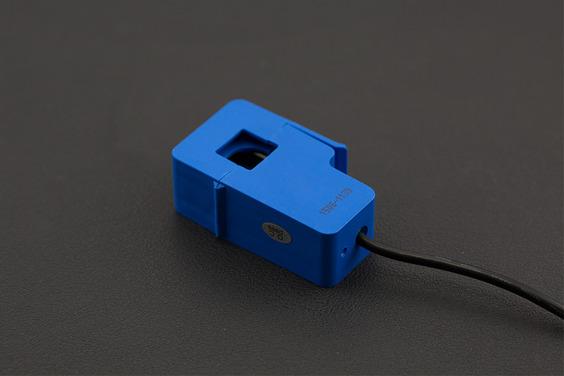

• Open Type AC Transformer Probe
  • AC-stroombereik: 0-20A
  • Signaal output (standaard Φ3.5mm 3P plug): 0-1V wisselspanning, lineaire overeenkomstige bereik 0-20A
  • Nauwkeurigheid: ± 1%
  • Niet-lineariteit: ≤ ± 0,2%
  • Frequentiebereik: 50Hz ~ 1kHz
  • Kabellengte: 1m
  • Werktemperatuur: -25 ℃ ~ + 70 ℃

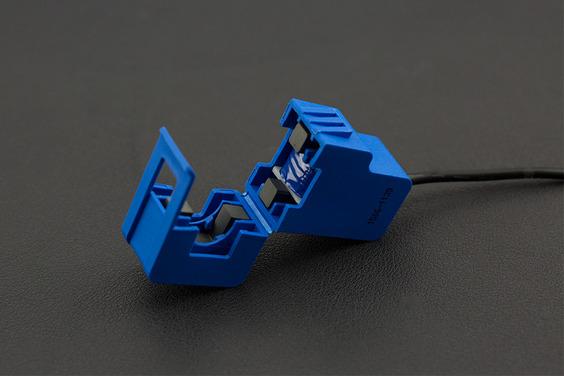

  • Grootte opening: 13 × 13 mm / 0,51 × 0,51 in
  • Gewicht: 50 gram

Documenten:

• Product wiki

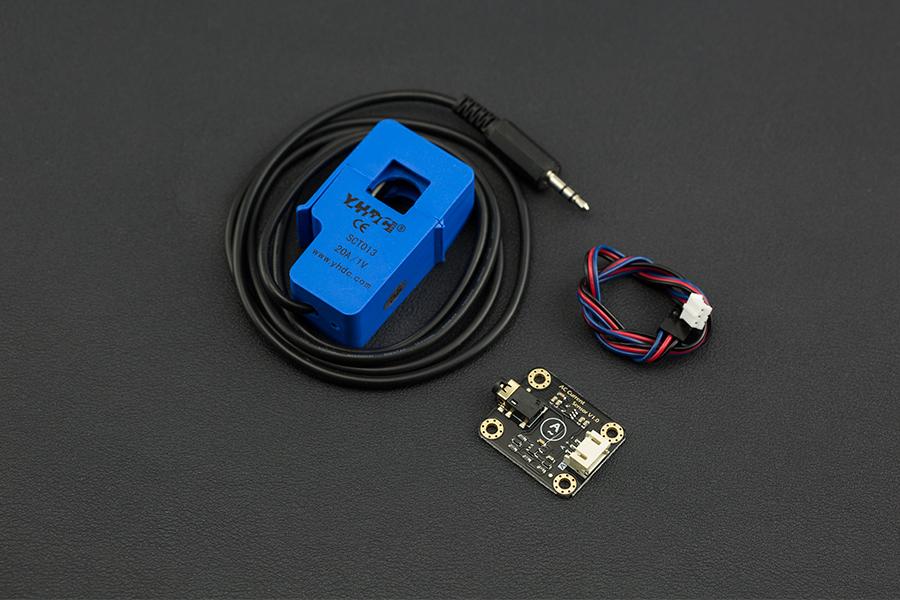

Verzendlijst:

• AC Huidige Signaal Conversie Module x1
• Open Type AC Transformer Probe (20A) x1
• Gravity -3P Analoge Sensorkabel x1
