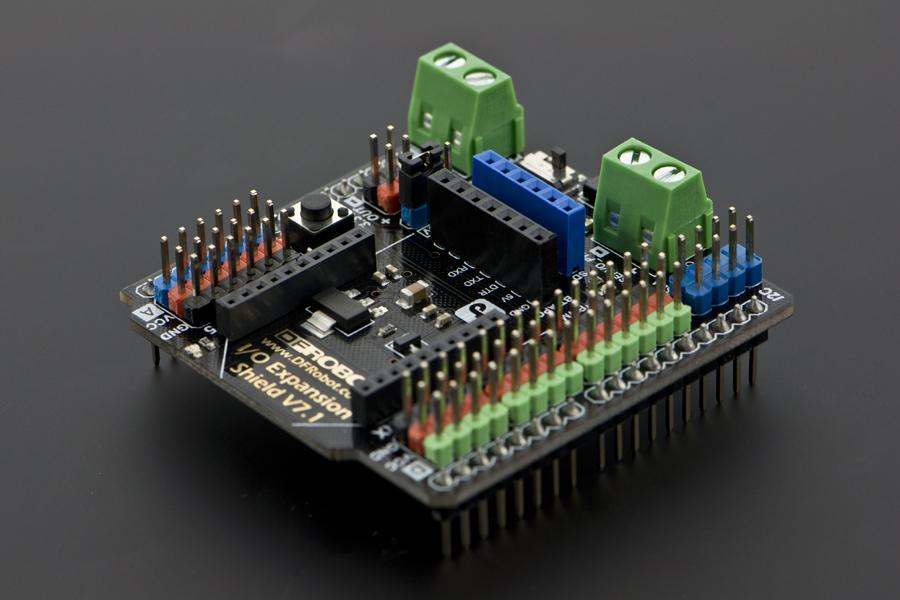

Gravity : IO Expansion Shield voor Arduino V7.1

IO Expansion shield is een van de favorieten op de markt. Dankzij dit ontwerp is snelle prototyping van robots betaalbaar en eenvoudig gemaakt. Solderen en bedraden wordt vaak een probleem wanneer er een overbrugde verbinding optreedt en componenten kapot gaan. Verhogen van tijd en kosten voor projecten. Vaak wordt zonder deze oplossing en een soldeerstation, draadbreekgereedschap of soldeerstation, robotprototyping of elektronica doe-het-zelf een zeer langetermijnproject.

Het DFRobot Expansion-shield bracht de beroemde kleurcode voor de in- en uitgang van sensoren en actuatoren op de markt. Het 3-pins formaat voor signaal, spanning en aarde is buitengewoon handig, vooral als het geheel wordt gebruikt met ons steeds groter wordende assortiment modules, sensoren en apparaten die gewoon passen.

Als alternatief bevat het bord een voedingsingang voor herstelde voedingen of laboratoriumvoedingen. Zeer gebruikelijke Xbee-aansluiting voor multifunctionele draadloze connectiviteit zoals RF, draadloos, Bluetooth.

De nieuwe versie bevat een spanningshardware-instelling via een jumper om compatibiliteit mogelijk te maken met een groter aantal componenten op 3,3 V zoals Raspberry pi, Due en anderen.

Het bevat ook een externe Servo-voeding, met een beschermende diode. Op deze manier kun je een groot aantal servo's inschakelen vanuit je Arduino.

De nieuwste versie heeft een handige schakelaar waarmee je je ATmega328-kaarten kunt programmeren zoals UNO, terwijl je een ander serieel apparaat hebt aangesloten zoals een Xbee. Schakel het om, programmeer het en zorg ervoor dat het weer aan de slag gaat met een andere schakelaar. U hoeft uw hardware of bedrading niet te demonteren.

Een LED op het bovenste bord en een resetknop zijn bedoeld om het een natuurlijke uitbreiding van Arduino-borden te maken. De LED is verbonden met pin 13.

Kenmerken

• Compatibel met de nieuwe Arduino Due
• 3.3V / 5V spanning selecteren
• Schakelaar voor draadloze communicatie en programma
• Meer Gemakkelijk herkenbare interfaces
• Kleurrijke header voor het illustreren van digitale of analoge pinnen
• Onderdompeling gouden oppervlak

Specificatie

• Ingangsspanning
• 7-12V, PWR_IN
• 4.8-6V, SERVO_PWR, afhankelijk van uw servo
• Compatibele modulespanning: 5V / 3.3V
• Ondersteuningsinterface: I2C, SPI, Xbee (Xbee pro), Bluetooth, APC220
