Adafruit Verlichte tuimelschakelaar met afdekking - Rood

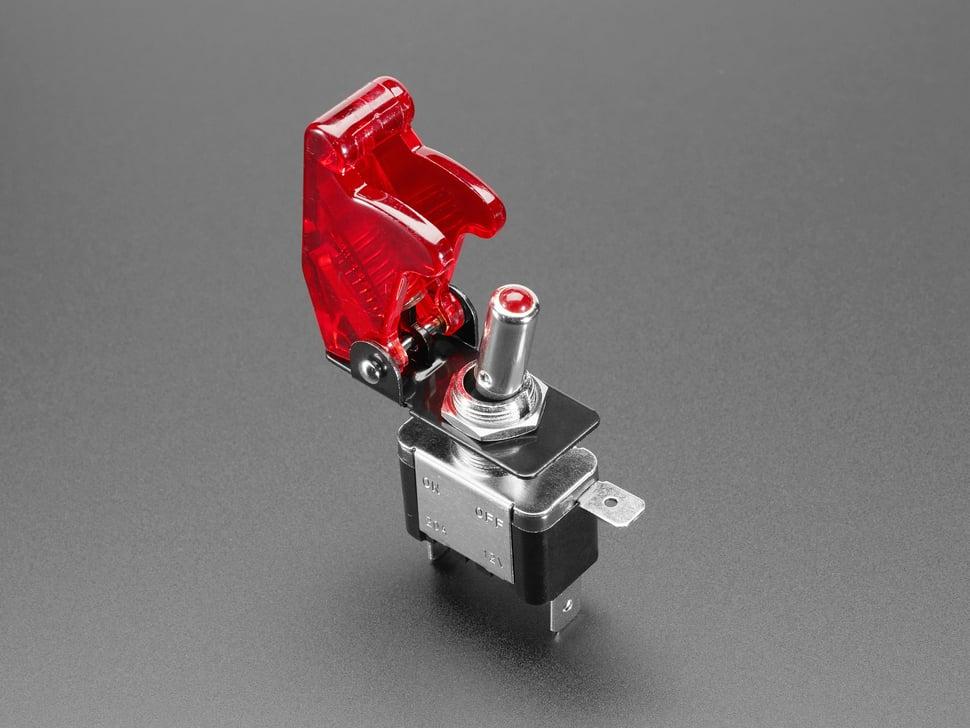

Start je motoren, want dit zijn de hotrods onder de tuimelschakelaars! Uitgerust met een aerodynamische rode beschermhoes en een rode led aan het uiteinde van de schakelaar, voegt deze rode led-tuimelschakelaar gegarandeerd flair (en flair!) toe aan je project.

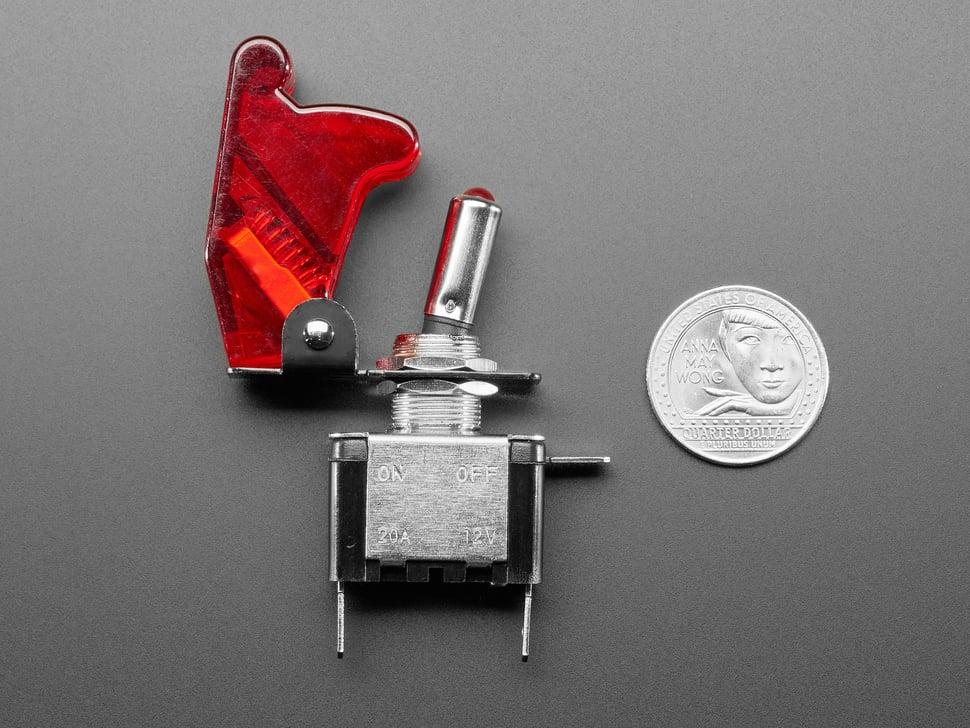

Vaak gezien op bedieningspanelen, kun je er nu een raceauto, straaljager, statuspaneel van een onderzeeër, fabrieksbediening of eigenlijk alles mee nabootsen. Ze bedienen vrijwel elk accessoire dat je erop loslaat, met een nominale spanning van maximaal 12 V. De led licht op bij 3 V, dus je kunt hem ook met lagere spanningen gebruiken. Hoewel er "20 A" op de zijkant staat, raden wij maximaal 1-2 A aan.

Omdat er een LED in zit, maar slechts drie pinnen, is de bedrading ervan iets anders dan bij de meeste tuimelschakelaars. De anode (positieve kant) van de LED is via een weerstand verbonden met de pin met het symbool 'koplamp' (=D). De kathode (negatieve kant) van de LED is verbonden met de pin met het ground , de pin die aan de zijkant van de schakelaar uitsteekt.

De schakelaar verbindt en ontkoppelt de (+) pin en de 'koplamp'-pin. Dat betekent dat je verschillende bedradingsopties hebt:

• Als u de schakelaar wilt gebruiken om iets aan of uit te zetten, kunt u met de schakelaar de twee pinnen aan de onderkant verbinden en loskoppelen.
• Als u wilt dat de LED altijd brandt, moet u 3-12V tussen de ground en de koplamppin plaatsen.
• Als u wilt dat de LED alleen brandt als de schakelaar is aangesloten, zet u 3-12V op de (+) pin en sluit u ground aan op de ground .

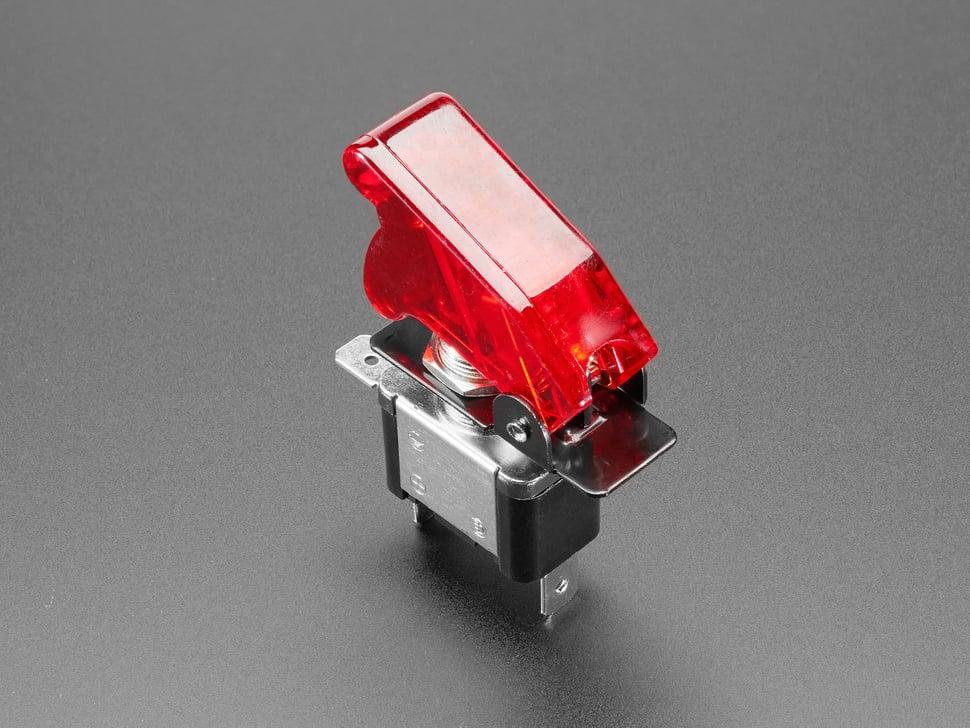

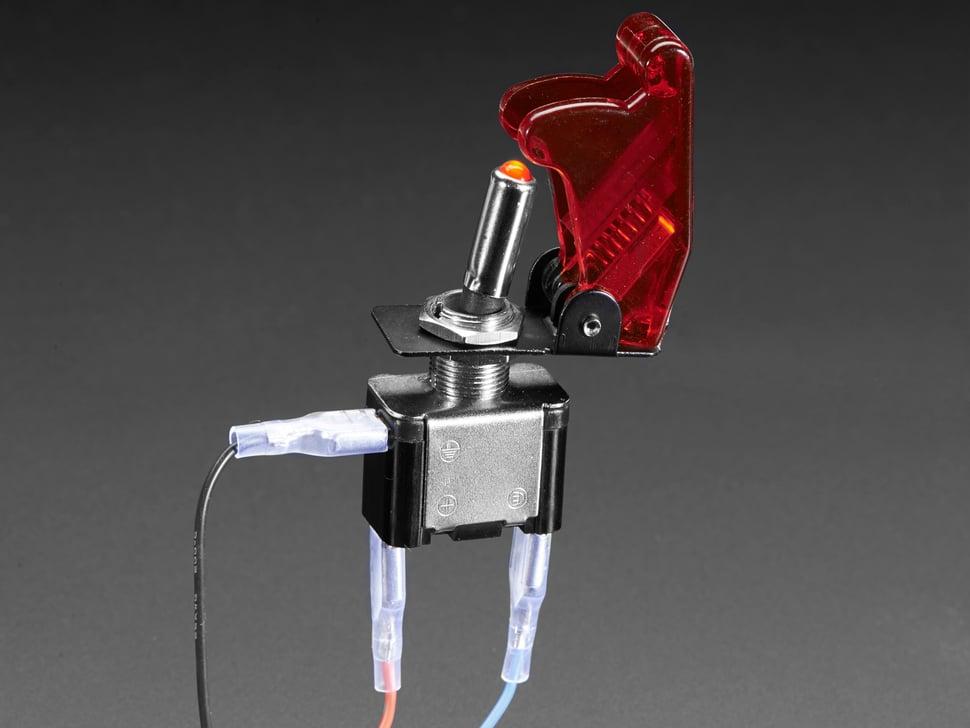

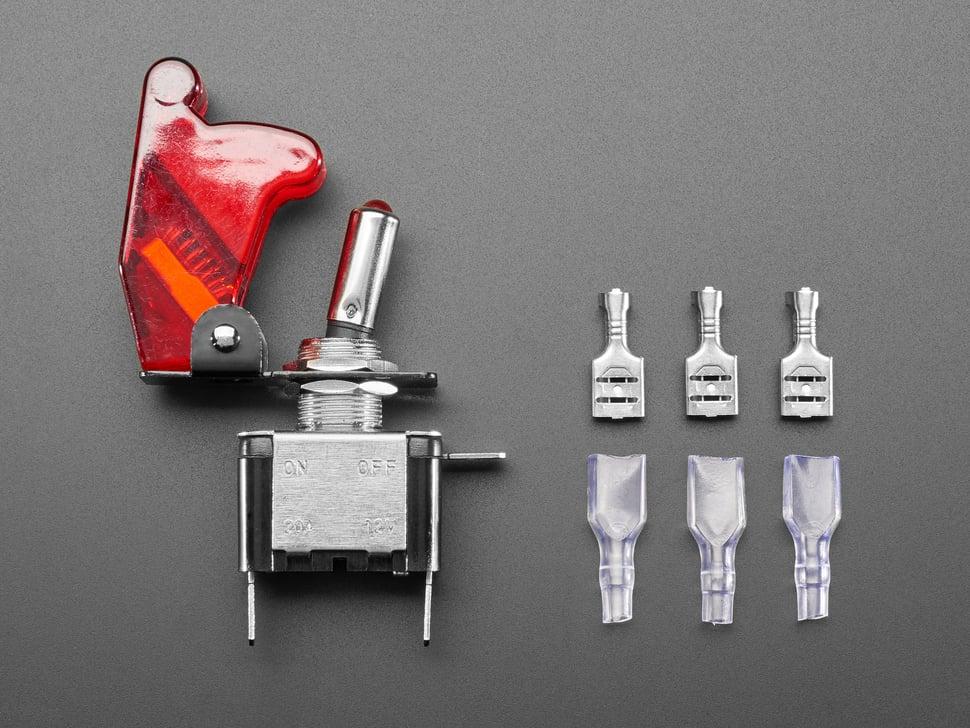

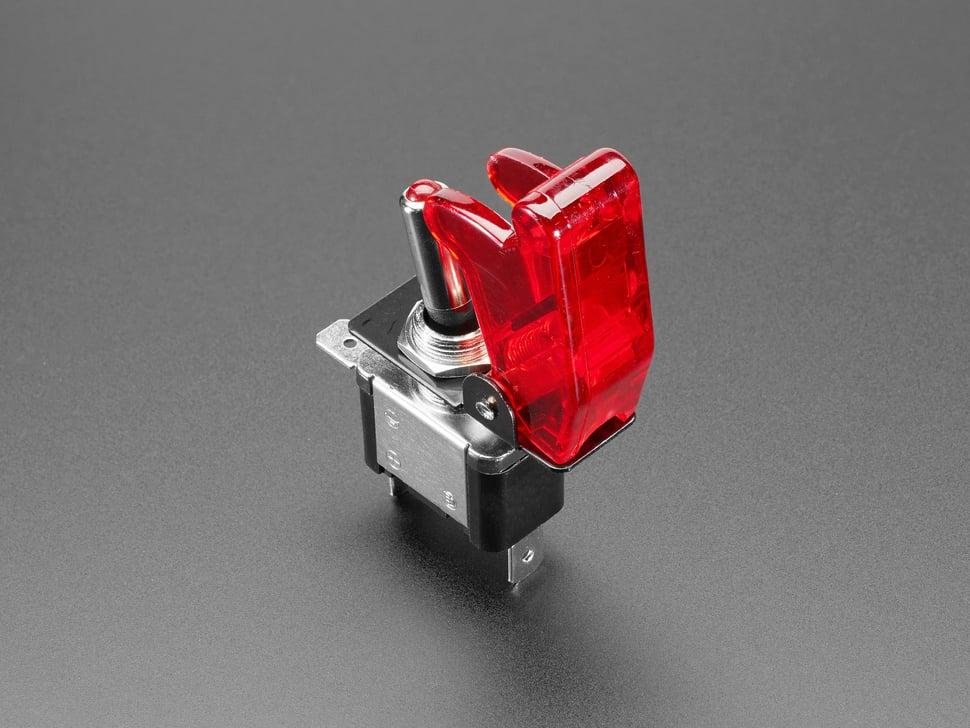

De beschermkap schakelt de schakelaar automatisch uit wanneer deze wordt dichtgeklapt, maar u kunt deze eenvoudig verwijderen als u dat niet wilt. Wordt niet geleverd met de spade-connectoren die we gebruikten om ze te demonstreren. U krijgt alleen de schakelaar zelf.
