Adafruit Inductieve oplaadset - 5V @ 500mA max

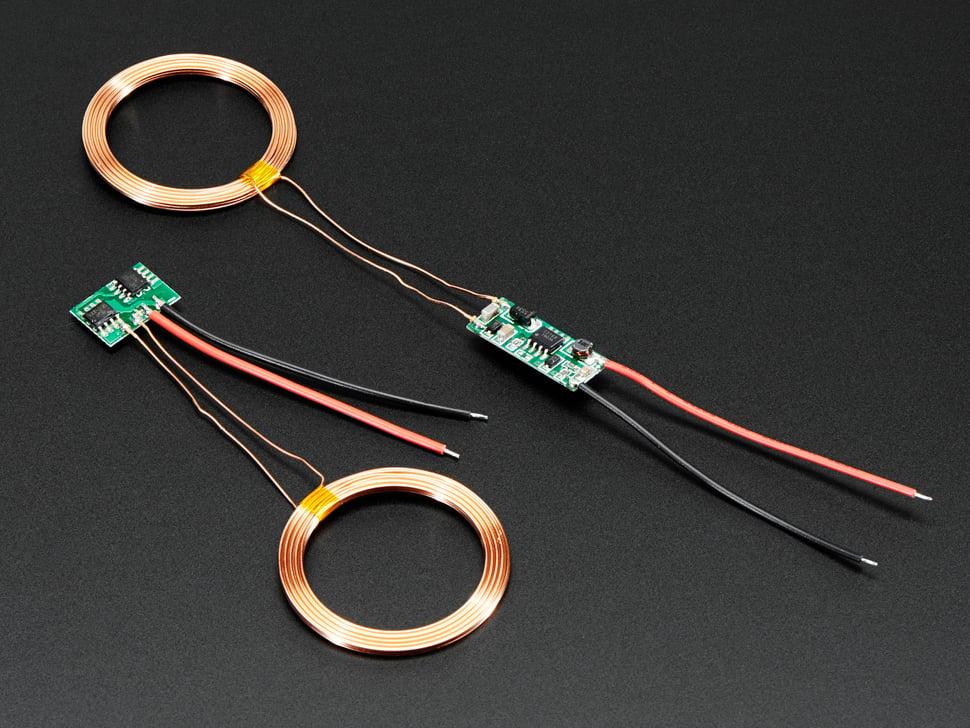

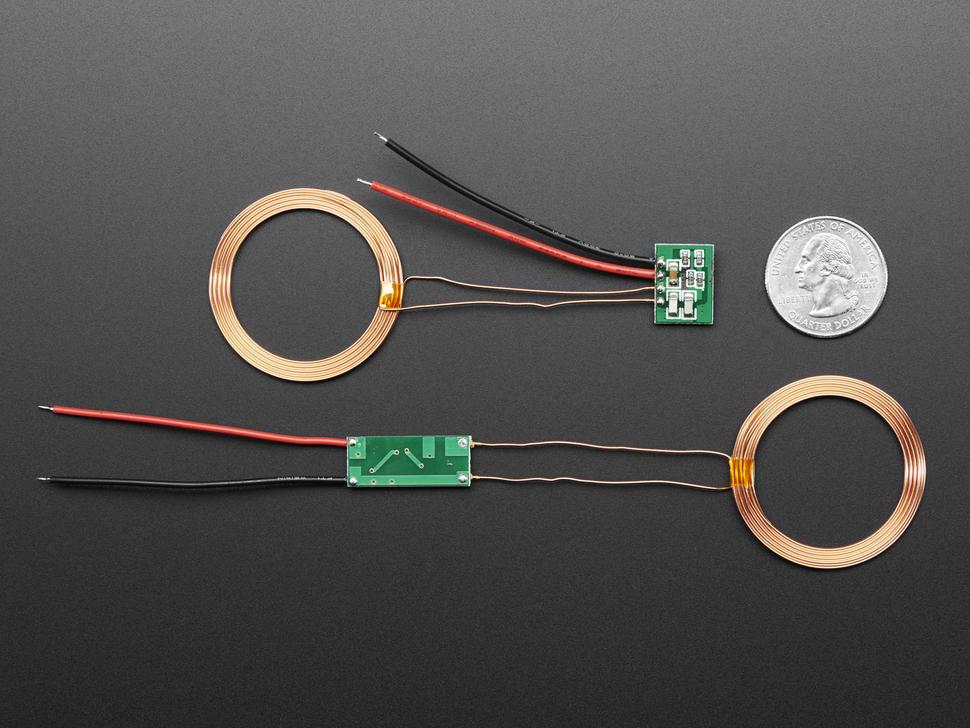

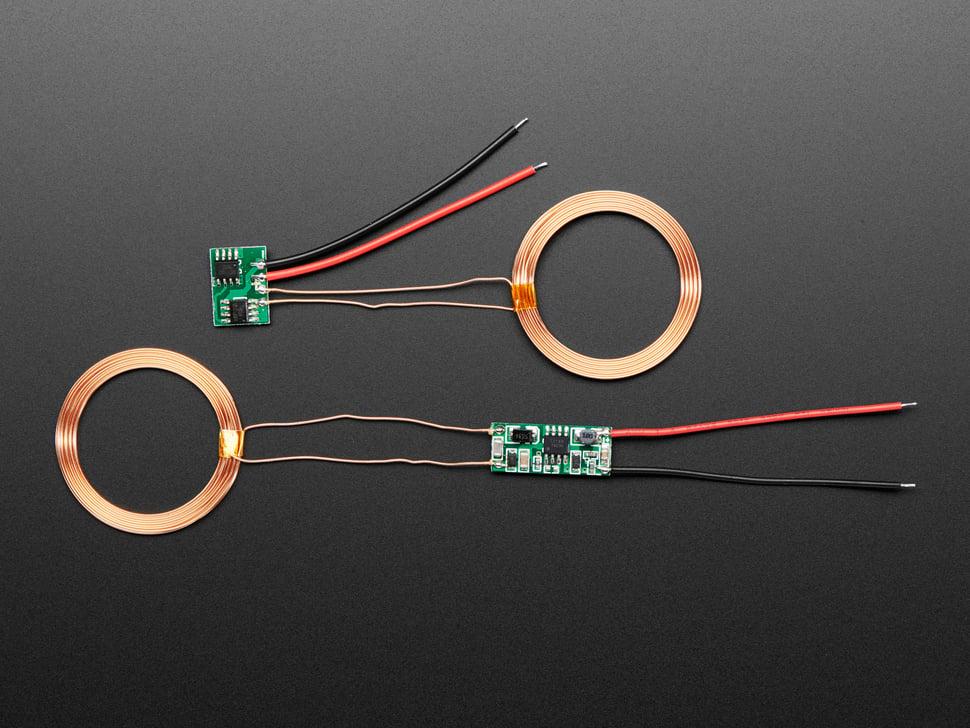

De vierkante board met twee chips is de zender, gevoed met 9 V. De langere board fungeert als output en verbindt het deel van uw project dat stroom nodig heeft. Deze basisset laders levert een 5 V DC- output wanneer de ingangszijde wordt gevoed met 9 V tot 12 V DC.

Inductief opladen maakt draadloze stroomoverdracht mogelijk. Het werkt door een transformator in twee delen te splitsen. Een wisselstroomgolf die in het ene deel wordt gegenereerd, koppelt zich aan het andere, vergelijkbaar met hoe elektrische tandenborstels worden opgeladen. Deze opstelling levert voldoende vermogen voor projecten met een lage stroombehoefte en verbruikt tot 500 mA wanneer de spoelen 2 tot 3 mm uit elkaar staan. Voor lagere stroombehoeften, zoals 100 mA, kunnen ze tot 7 mm uit elkaar worden geplaatst. Met een stroomverbruik van slechts 10 mA kunnen de spoelen een afstand van 1,25 cm overbruggen.

Non-ferrometalen en niet-geleidende materialen zoals lucht, hout, leer, plastic, papier of glas kunnen de spoelen scheiden zonder de efficiëntie te beïnvloeden, mits ze coaxiaal blijven. Hoewel het systeem relatief inefficiënt is met ongeveer 40% energieoverdracht, is het voldoende voor toepassingen met een laag vermogen of opladen. Een stroomverbruik van 5 V bij 100 mA vereist ongeveer 150 mA aan de ingangszijde, terwijl het systeem ongeveer 70 mA aanhoudt wanneer het niet actief is.

Hoewel ze eenvoudig zijn, kunnen deze modules worden aangepast. Gevorderde gebruikers kunnen de output wijzigen door de feedback-weerstandsdeler aan de output aan te passen. Met 0603 SMT-weerstanden kan een output van 3,3 V worden gegenereerd.
