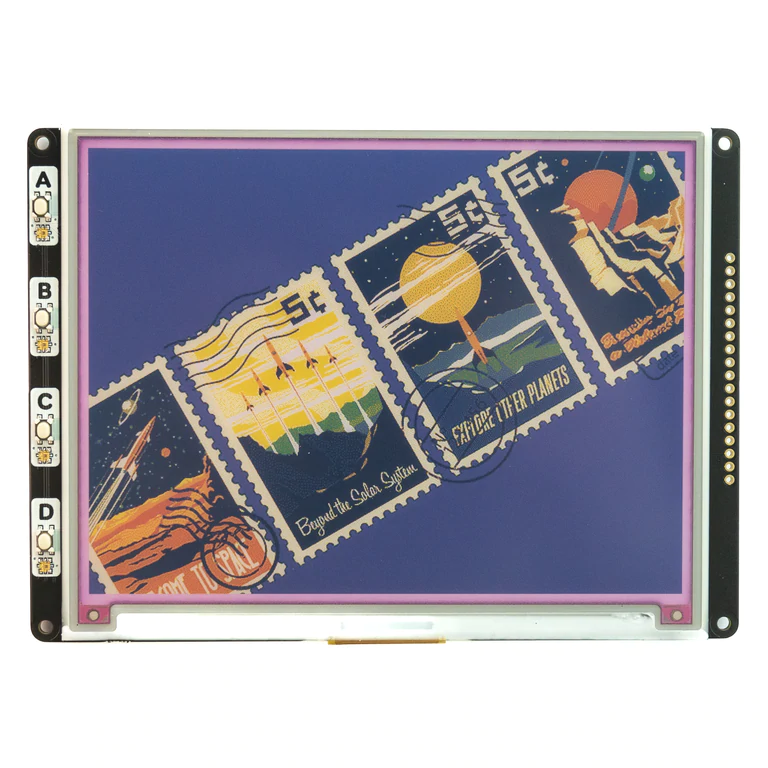

Inky Developer - 5,7-inch display (7 kleuren ePaper/eInk) - PIM609

Artikelnr. 57947 Merk Pimoroni Model PIM609 Share Schrijf een review

Beschrijving Links

Een krachtig modulair systeem voor ontwikkelaars die microcontroller/SBC-hostboards en verschillende ePaper- of E Ink®-displays willen mixen en matchen.

Ontwikkeld in samenwerking met onze vrienden bij Ineltek, biedt Inky Developer ontwikkelaars veel flexibiliteit om concepten te demonstreren en verschillende soorten ePaper-displays te presenteren. Het bestaat uit twee delen: a gastheer board die via een kabel is aangesloten op een board display . Er is momenteel slechts één soort host en display beschikbaar, maar er zitten er meer in de pijplijn!

Inky Developer bevat wat extra functionaliteit die je niet zult vinden in ons standaard Inky-assortiment. Het display biedt niet alleen een stevige basis voor het ePaper-paneel, maar board er ook vier toetsen voor inputs , vier RGB-LED's voor visuele feedback en het ondersteunt een energiezuinige slaapstand. Al deze functies zijn aangesloten via een I2C I/O-uitbreiding, zodat ze een minimum aan pinnen op uw host-microcontroller of SBC gebruiken. We hebben ook broken out headers voor zoveel mogelijk pinnen op beide borden, dus er zijn genoeg opties om extra hardware aan te sluiten. Lees meer over Inky Developer in deze video door GSeph Electronics!

Hostborden en displays worden apart verkocht zorg er dus voor dat je er een van elk oppakt! Elk board wordt geleverd met een JST-SH-kabel.

5,7-inch display Kenmerken

  • 5,7" EPD display (600 x 448 pixels), aangestuurd via SPI
  • Vier tactiele knoppen
  • Vier RGB-LED's (APA102)
  • Knoppen, LED's en energiezuinige modus aangedreven door een IO-uitbreiding (TCA9554A)
  • 14-pins JST-SH-connector voor bevestiging aan host
  • Extra pinnen broken out ( display en extra APA102 output )
  • M2.5 montagegaten

Notities

  • Host- en display hebben beide broken out headers voor de display pinnen, dus u kunt ze met alternatieve bedrading aansluiten als u geen JST-SH-kabel wilt gebruiken.
  • De Mini hat bevat niet-bevolkte headers om gemakkelijke toegang te bieden tot ongebruikte raspberry pi -pinnen (plus stroom en ground ).
  • De display bevatten een set headers voor de APA102-pinnen, dus het is mogelijk om meer LED's toe te voegen aan de ketting aan de voorkant van het board !
