Adafruit Monochroom 128x32 I2C OLED grafisch display

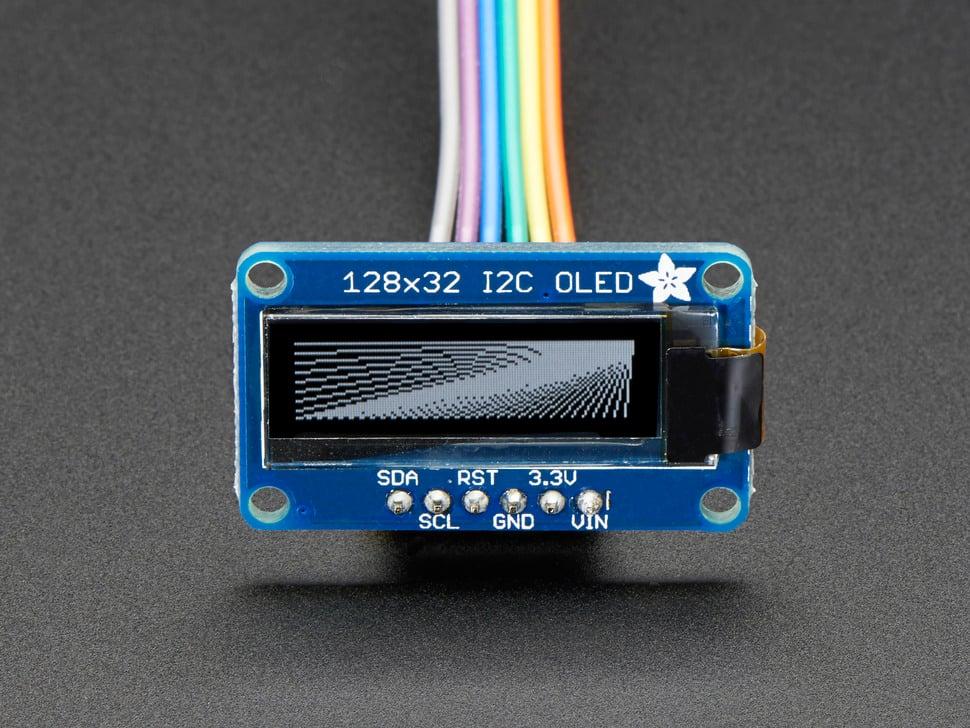

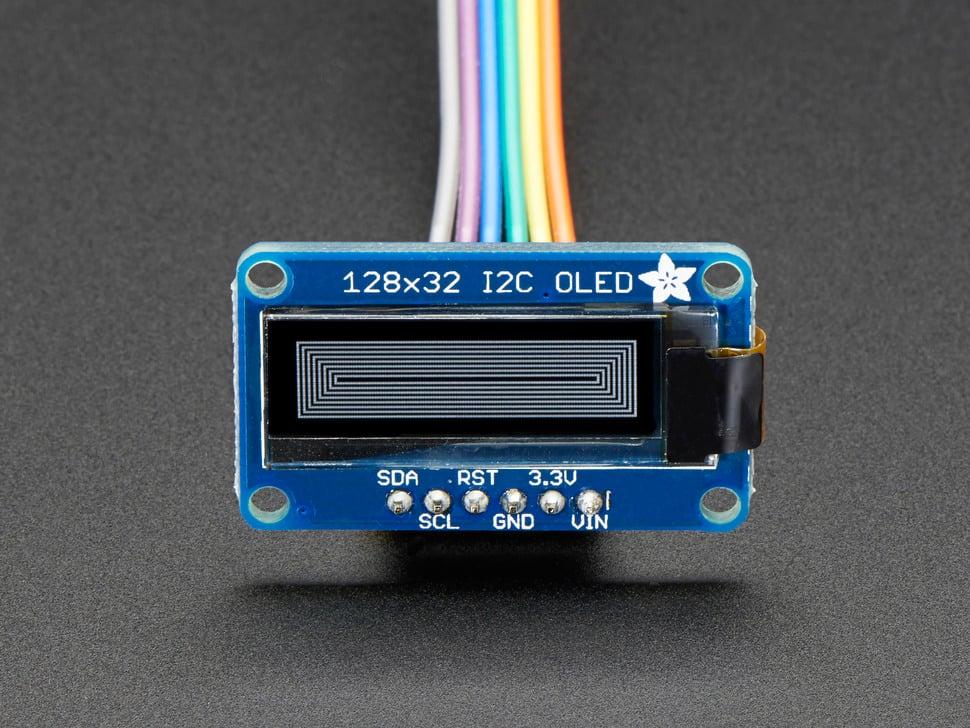

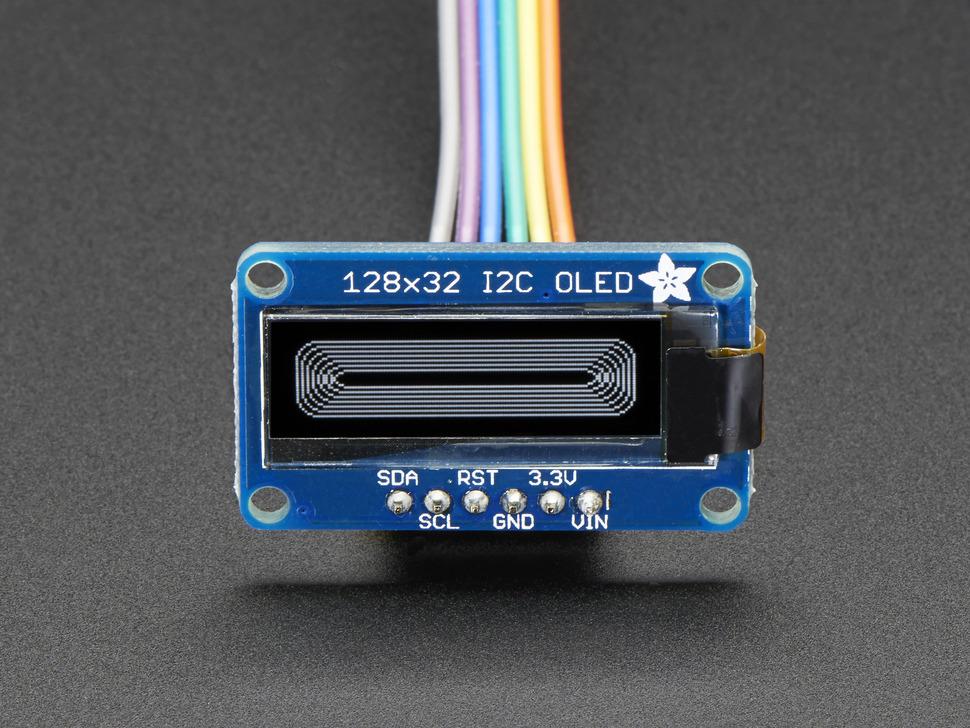

Deze displays zijn klein, slechts ongeveer 2,5 cm diagonaal, maar zeer goed leesbaar dankzij het hoge contrast van een OLED- display . Dit display bestaat uit 128x32 individuele witte OLED-pixels, die elk door de controllerchip worden in- of uitgeschakeld. Omdat het display zijn eigen licht produceert, is er geen achtergrondverlichting nodig.

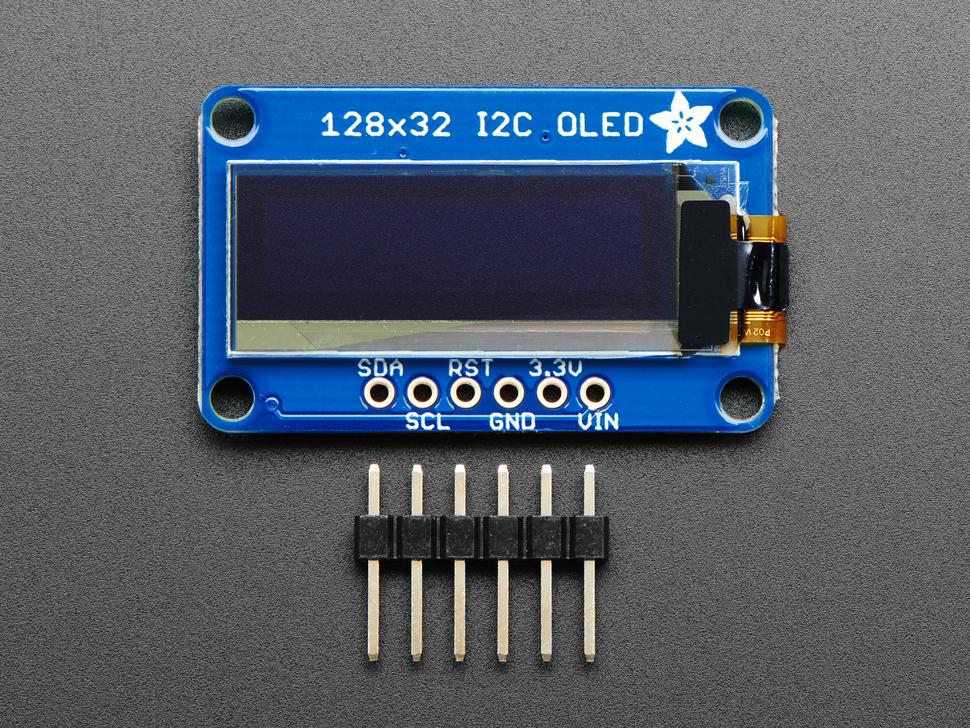

Deze ontwerpfunctie vermindert het benodigde vermogen voor de OLED, wat resulteert in een hoog contrast en opmerkelijke helderheid. De driver SSD1306 communiceert via I²C en heeft slechts 3 pinnen nodig, waarvan twee I²C-data-/klokpinnen. Dit model is voorzien van een auto-resetcircuit en een STEMMA QT/Qwiic-connector.

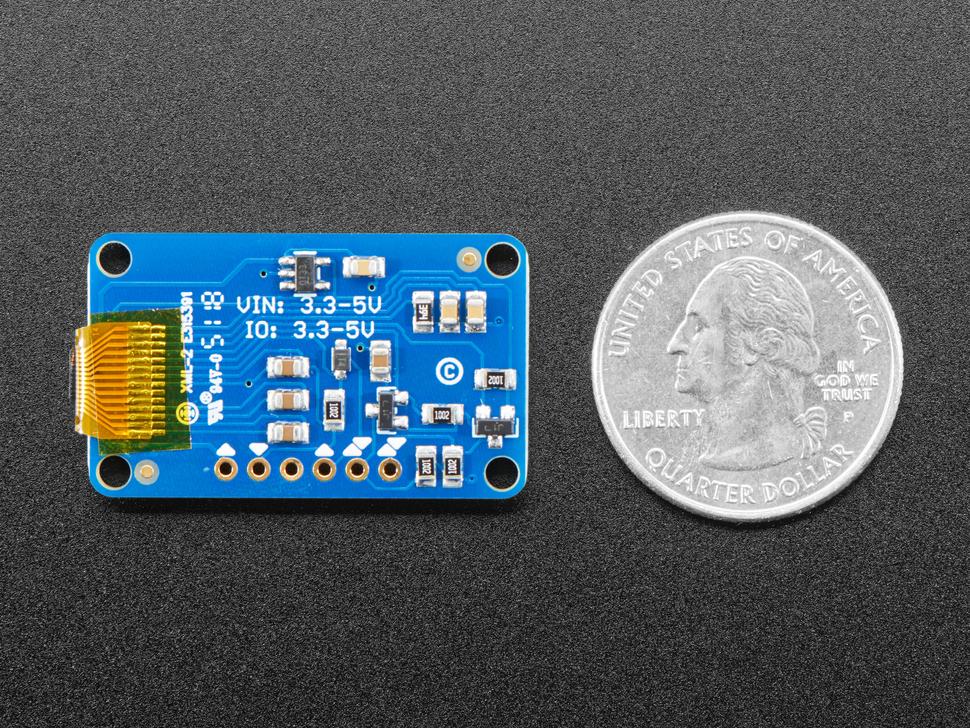

De OLED en driver vereisen een 3,3V-voeding en logic levels voor communicatie. Om de compatibiliteit te verbeteren, zijn een 3,3V-regelaar en level shifter inbegrepen, waardoor gebruik met elke 5V-microcontroller, zoals Arduino , mogelijk is. Het gemiddelde stroomverbruik bedraagt ongeveer 20 mA, afhankelijk van het gebruik display .

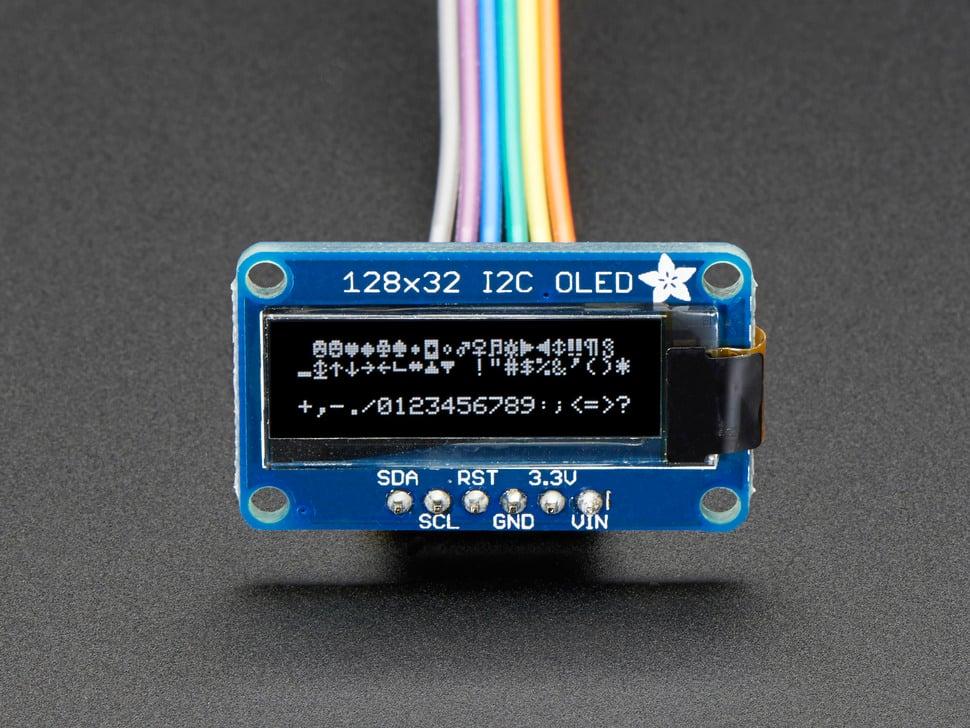

Een eenvoudige laadpomp met schakelcondensator, ingebouwd in de OLED- driver , zet 3,3-5 V om in een hoogspanningsvoeding voor de OLED's, wat de integratie in projecten vereenvoudigt. Naast een datasheet zijn een gedetailleerde tutorial en voorbeeldcode in een Arduino library beschikbaar, die display van tekst en afbeeldingen vergemakkelijken. De code vereist een microcontroller met meer dan 512 bytes RAM voor buffering, maar garandeert snelle prestaties.

Houd er rekening mee dat als u elke OLED-pixel meer dan 1000 uur continu laat branden, het scherm kan dimmen. Daarom raden we aan om het display uit te schakelen wanneer u het niet gebruikt, zodat de helderheid behouden blijft.
