Adafruit OBD-stekker (16-pins) naar DE-9 (DB-9) socket adapterkabel

OBD staat voor On board Diagnostics (on-board diagnose) en wordt gebruikt voor het analyseren en diagnosticeren van voertuigen. Het is het systeem dat uw monteur gebruikt om te achterhalen waarom uw motorlampje knippert. Technisch gezien maakt OBD gebruik van CAN-bus en, tja, weet je wel, we hebben hier bij Adafruit een aantal CAN-compatibele microcontrollerprintplaten, dus deze OBD-stekker (16-pins) naar DE-9 (DB-9) socket adapterkabel is superhandig wanneer u een van onze CAN-printplaten op uw auto wilt aansluiten!

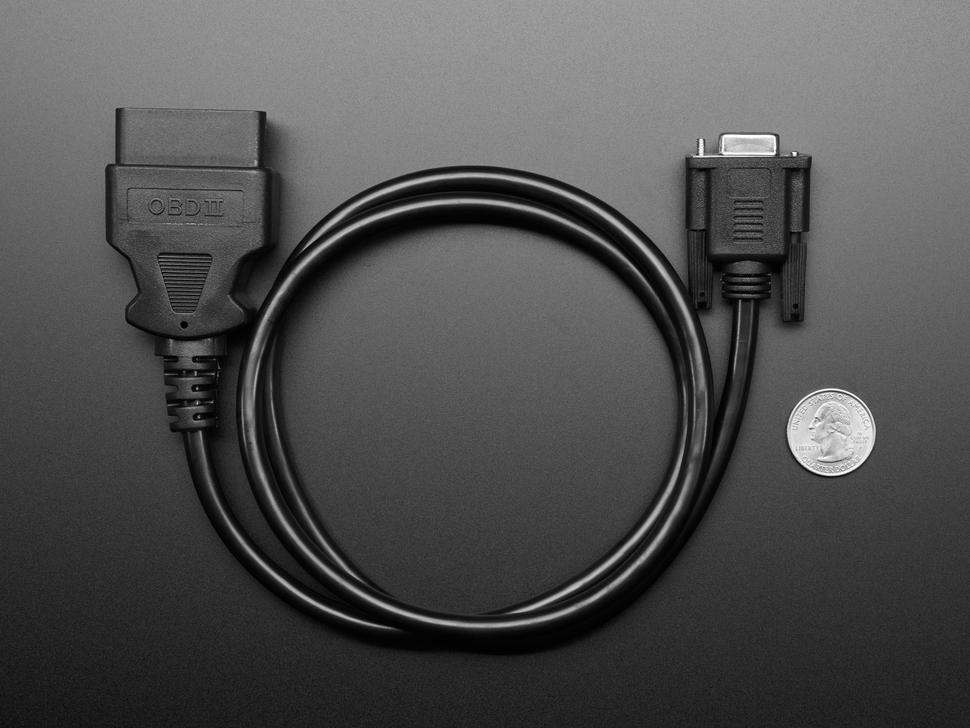

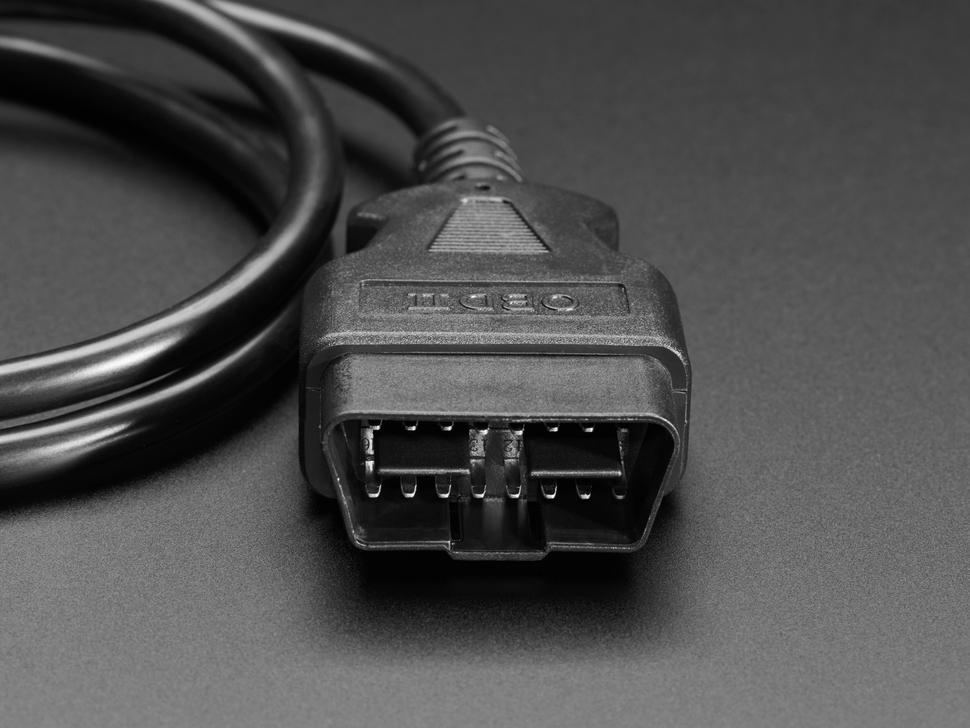

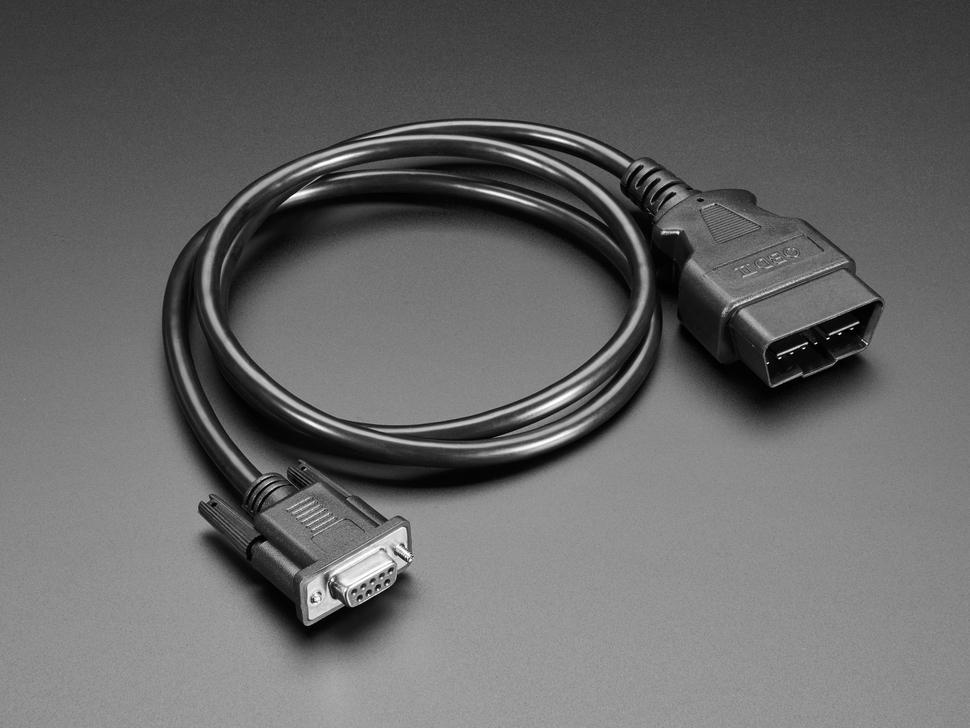

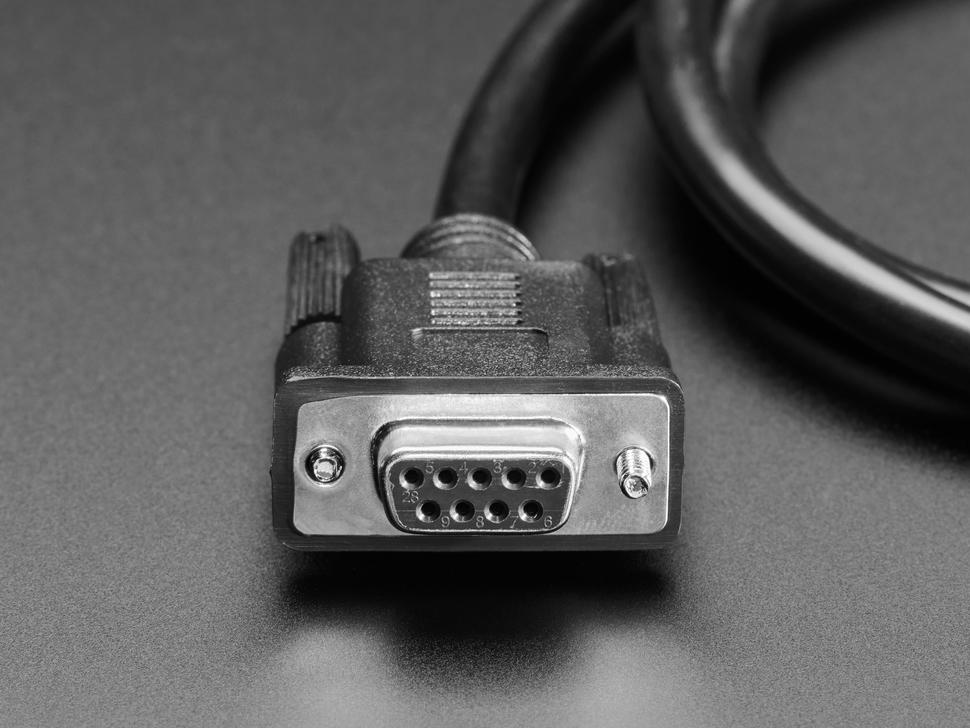

Aan het ene uiteinde zit een 16-pins OBD-stekker die rechtstreeks in de aansluiting van uw auto past. Aan het andere uiteinde zit een DE-9 'CAN-bus'-connector. Soms worden DE-9-connectoren ook wel DB-9 genoemd. Technisch gezien is dat de verkeerde naam, maar hij is zo ingeburgerd dat de meeste mensen de connector alleen als DB-9 kennen.

Let op: Hoewel deze kabel eruitziet als een seriële poort, is hij niet bedoeld om rechtstreeks op de seriële poort van een computer te worden aangesloten. Hij is bedoeld voor aansluiting op een hardwarematige CAN-BUS-interface. Hij bevat geen schakelingen of een converter, maar verbindt alleen een OBD-stekker met een DB-9-stekker.

Hier zijn de pinouts. Zorg ervoor dat deze overeenkomen met de CAN board Zorg ervoor dat de CAN H, CAN L en GND op de juiste plek zitten:

• DB-9 pin 1 maakt verbinding met OBD pin 11
• DB-9 pin 2 maakt verbinding met OBD pin 14: CAN L
• DB-9 pin 3 maakt verbinding met OBD pin 5: ground
• DB-9 pin 4 maakt verbinding met OBD pin 8
• DB-9 pin 5 maakt verbinding met OBD pin 1
• DB-9 pin 7 maakt verbinding met OBD pin 6: CAN H
• DB-9 pin 8 maakt verbinding met OBD pin 3
• DB-9 pin 9 maakt verbinding met OBD pin 16: Batterijvoeding
