OpenMV Cam LCD- shield

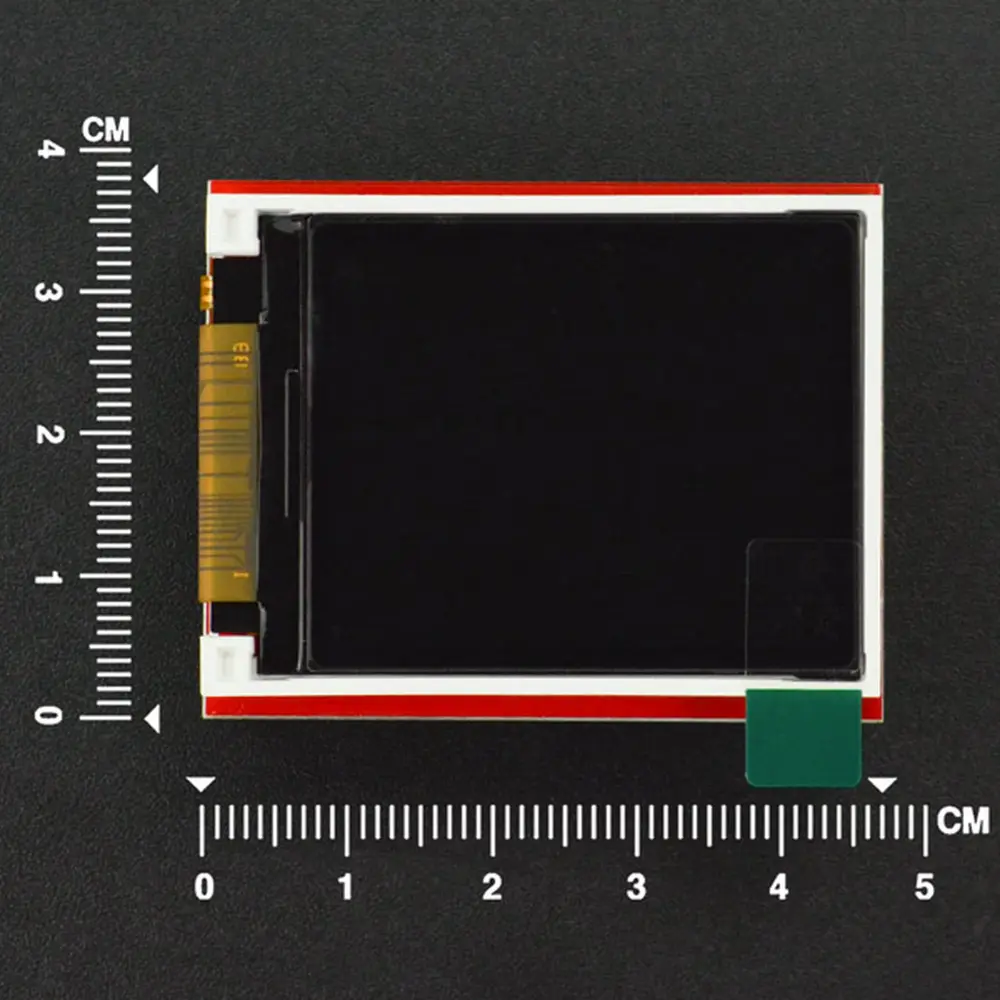

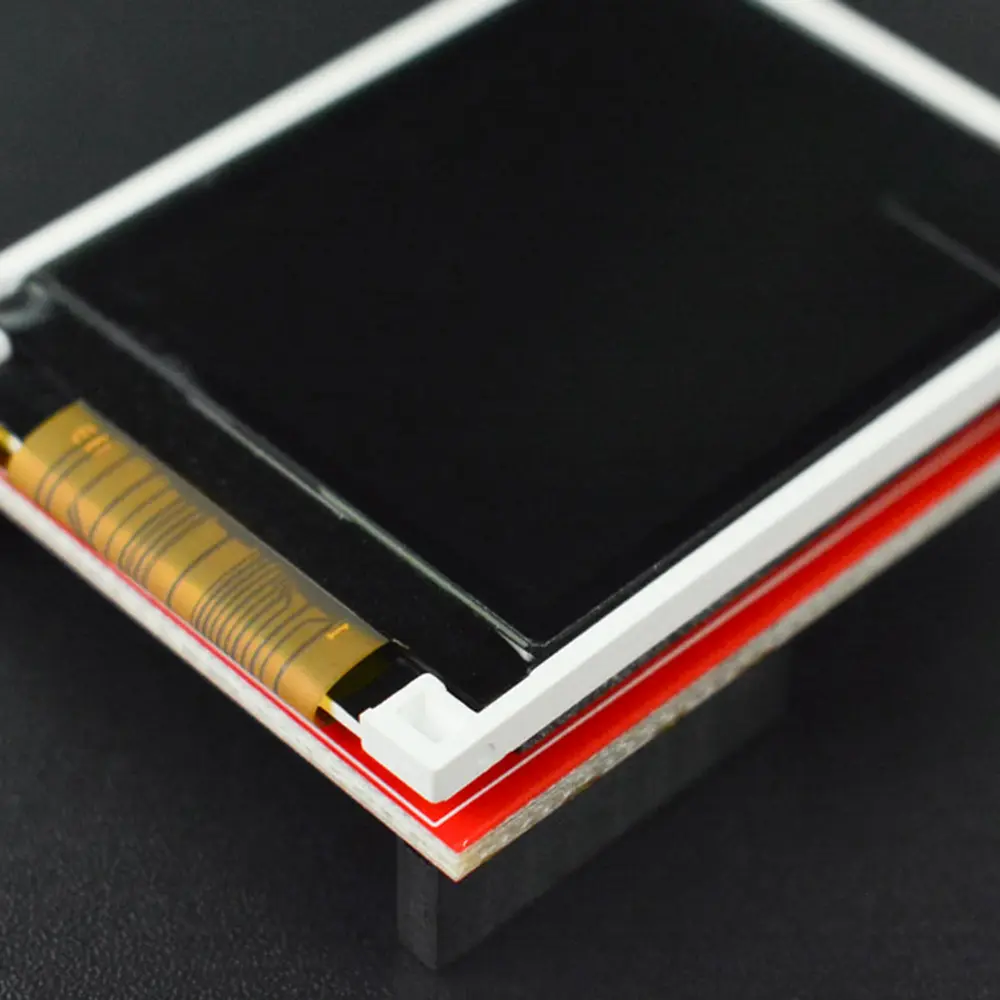

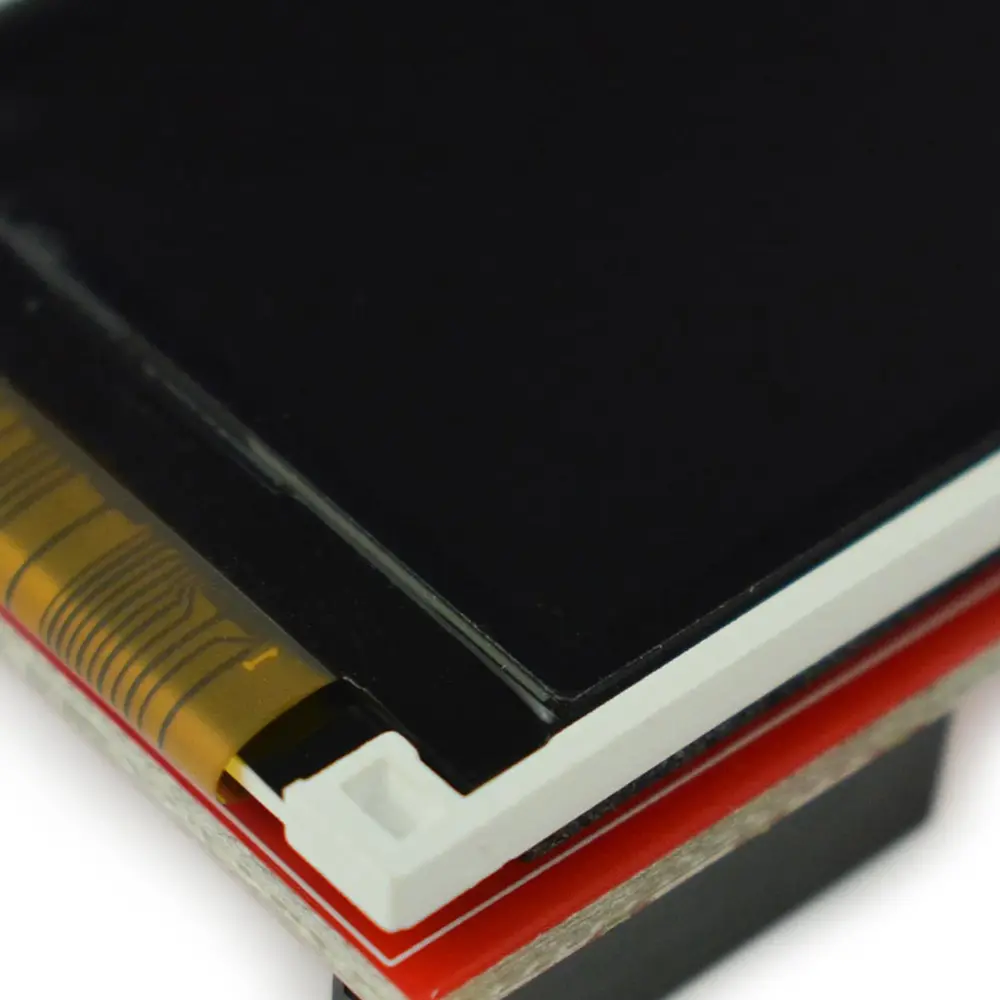

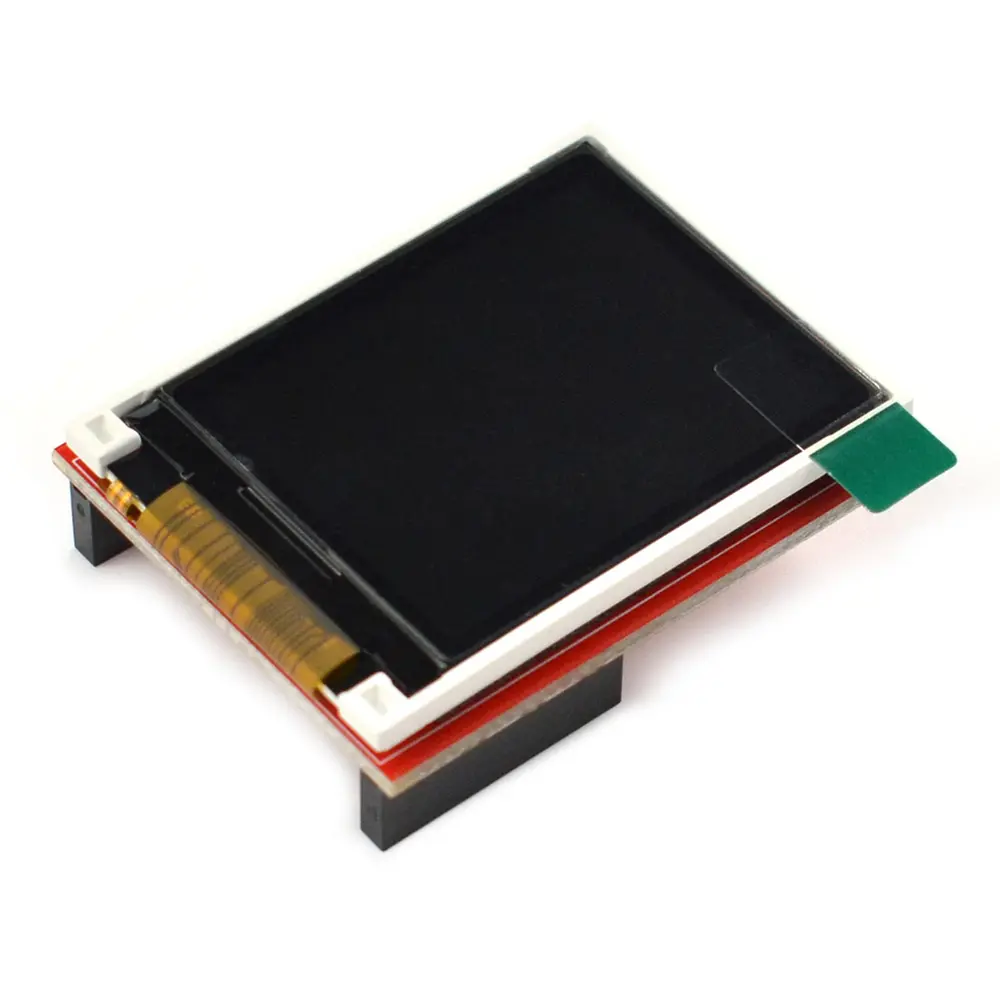

De OpenMV CAM LCD- board biedt een naadloze oplossing voor het weergeven van REAL -time beelden die zijn vastgelegd met uw OpenMV CAM. Speciaal ontworpen voor eenvoudige integratie, maakt het een computerverbinding voor display overbodig. Deze board is voorzien van een levendig TFT LCD-scherm dat scherpe en heldere beelden levert dankzij de RGB-kleurmogelijkheden en instelbare achtergrondverlichting voor verbeterde helderheid bij wisselende lichtomstandigheden.

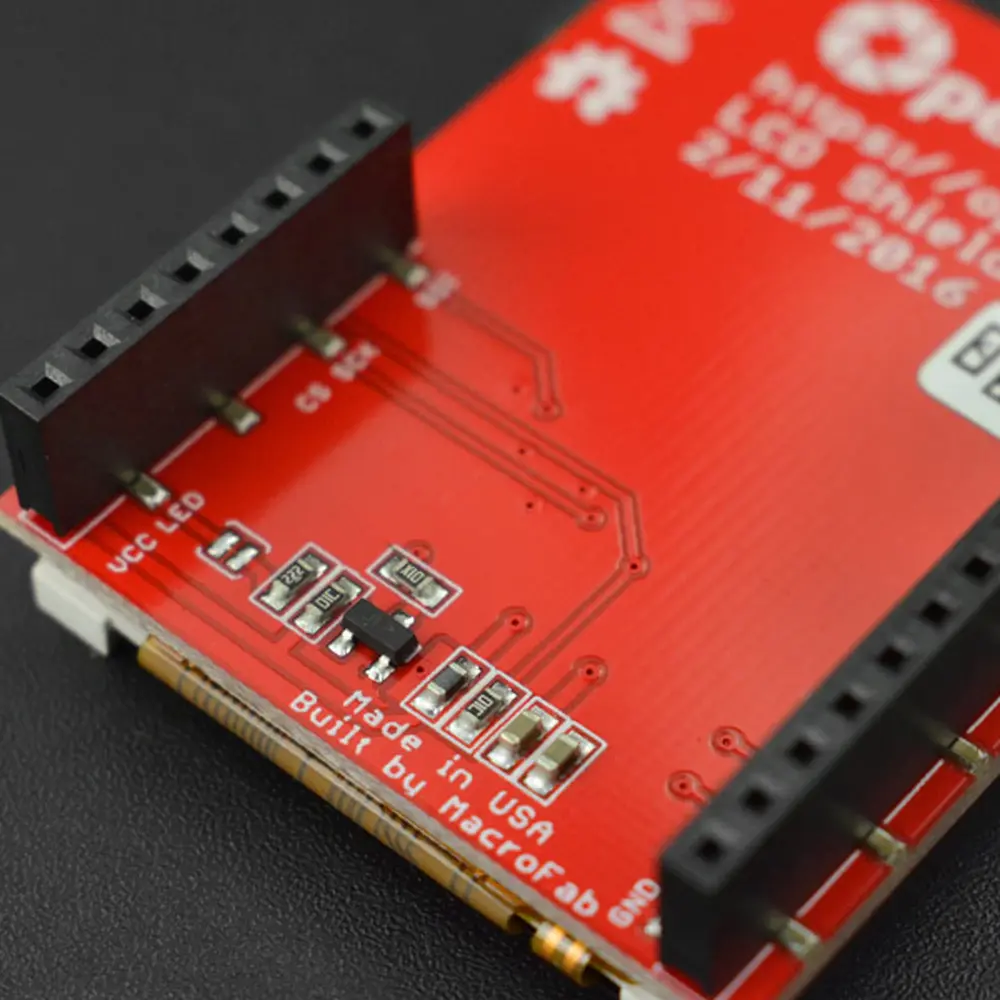

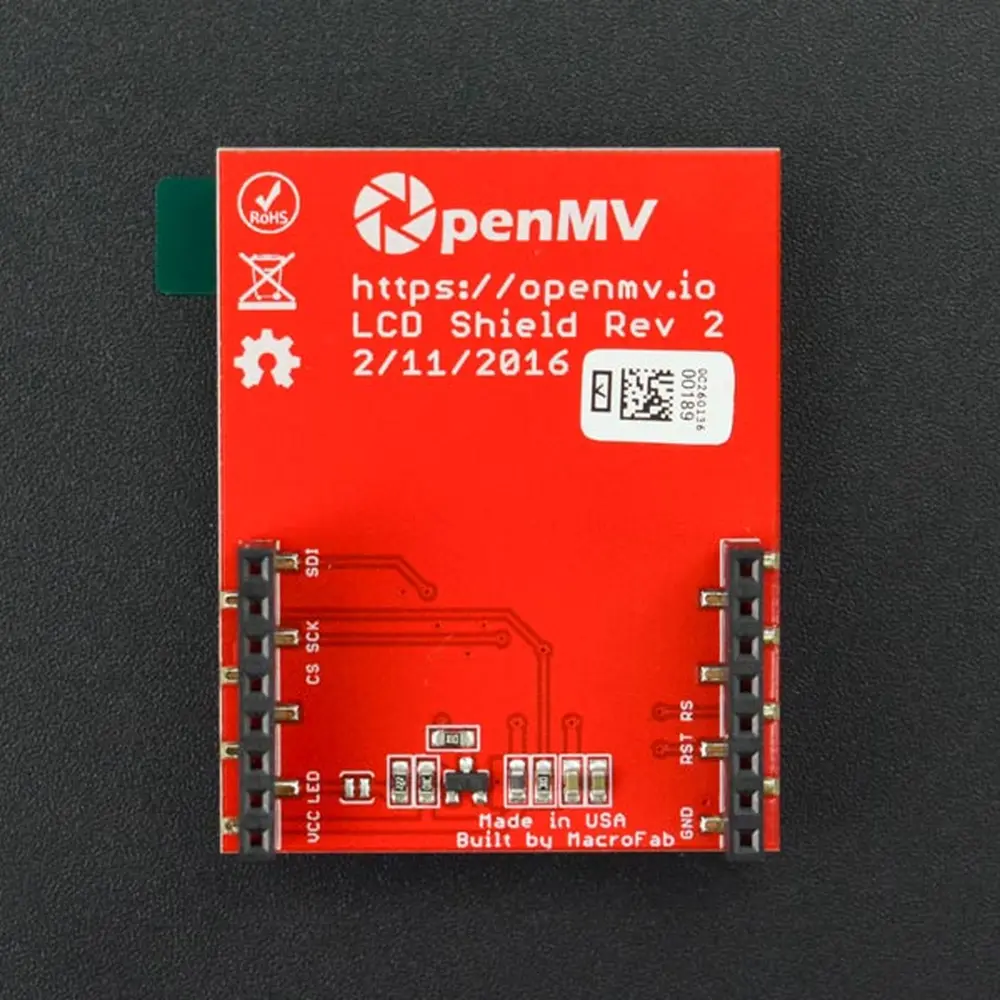

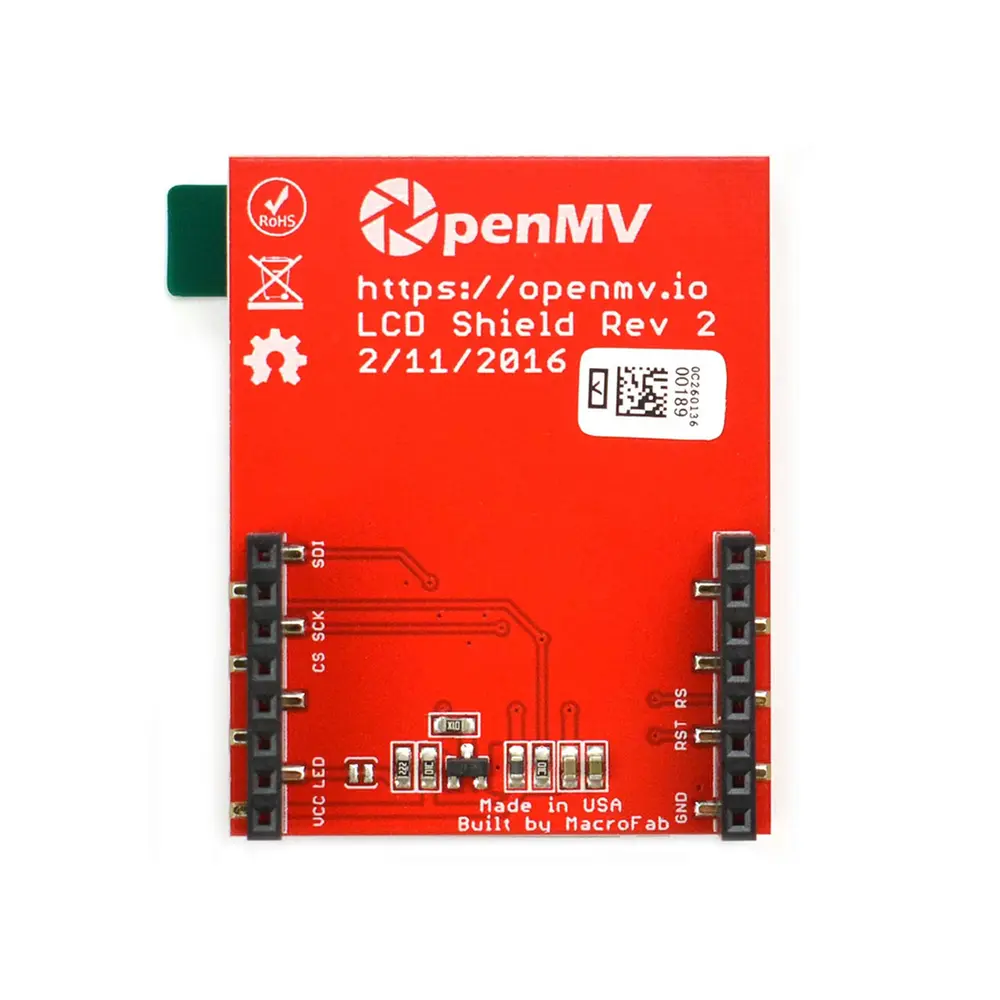

Dankzij de SPI-interface zorgt de OpenMV CAM LCD- board voor snelle en soepele gegevensoverdracht. Pinnen zoals P0 verwerken de SPI-data-invoer, terwijl P2 de SPI-klok beheert en P3 fungeert als SPI-chipselector met een 10K pull-upweerstand om de stabiliteit te behouden. Andere pinnen, zoals P6, maken LED-aansturing mogelijk, wat flexibiliteit biedt bij het regelen van de schermverlichting.

Voor de stroomvoorziening werkt de board met een 3,3V-ingang, die eenvoudig te verkrijgen is via de bijbehorende apparaten. Het ontwerp van board omvat noodzakelijke functies zoals reset en RS (register select) via respectievelijk de speciale pinnen P7 en P8, wat zorgt voor robuuste prestaties en besturing. Met zijn eenvoudige maar effectieve structuur is de OpenMV CAM LCD- board een onmisbaar onderdeel voor REAL beeldbewaking in compacte, draagbare toepassingen.
