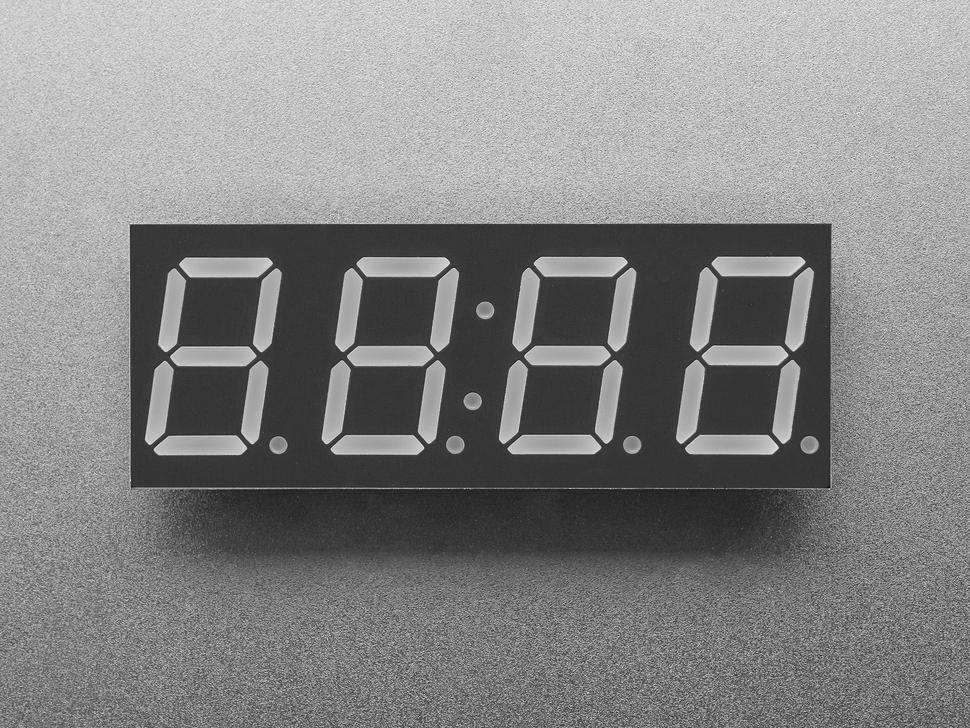

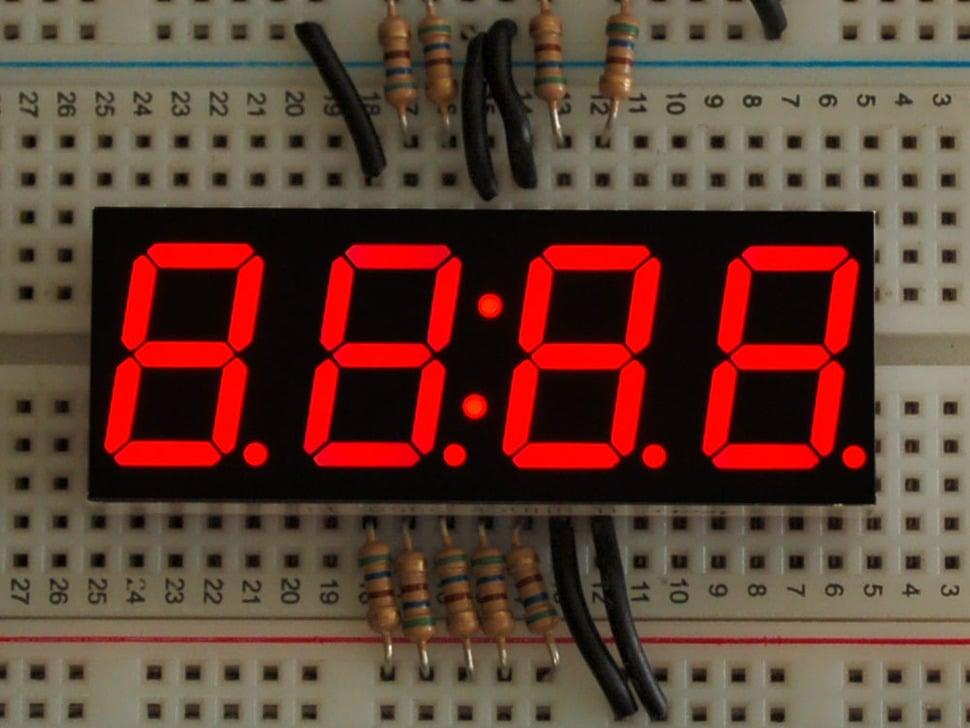

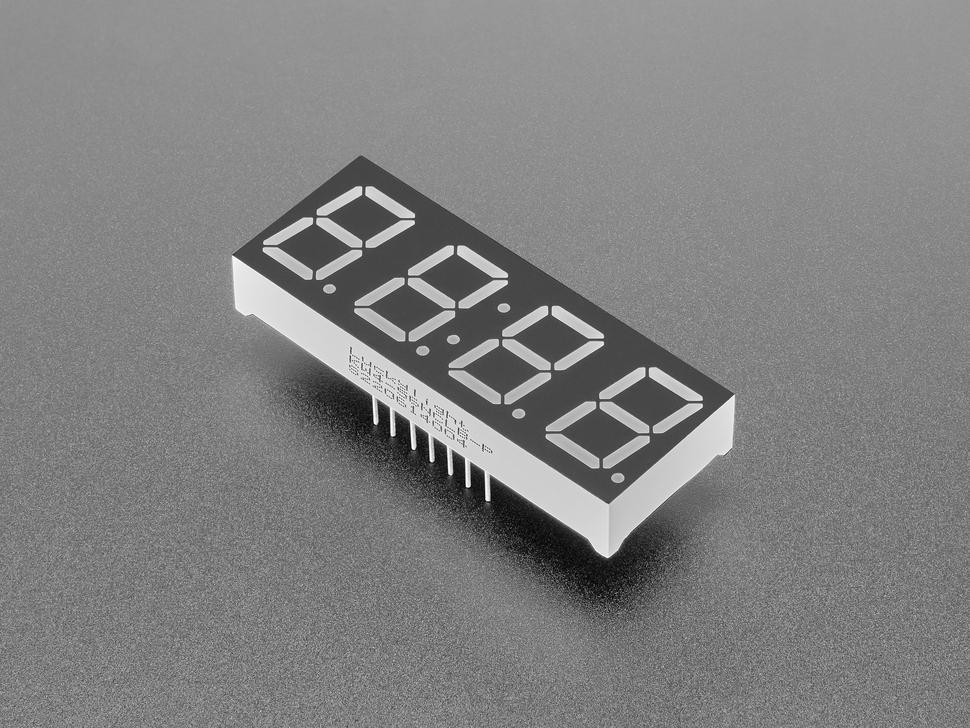

Adafruit Rood 7-segment display - cijferhoogte 0,56 inch

Ontwerp een klok, timer of teller in uw volgende project met ons levendige 4-cijferige zeven-segments display . Dit heldere en scherpe display is perfect voor het toevoegen van numerieke output aan diverse toepassingen.

Met vier 7-segmenten en decimale punten op elk cijfer, inclusief een extra draad voor dubbele punten, ideaal voor tijdgebaseerde projecten. Met een helderheid van 18 mcd kunt u het stroomverbruik verlagen voor energie-efficiëntie of verhogen tot 20 mA voor maximale helderheid.

Het display is gemultiplext en heeft een gemeenschappelijke kathode, waardoor u het kunt aansturen met een 74HC595-chip of 8 microcontrollerpinnen om de 8 anodes (7 seg + decimaal) met elk ongeveer 15 mA te verwerken. Om de maximale stroom van ~160 mA per cijfer te beheren, gebruikt u NPN-transistoren of een TPIC6B595 voor efficiënte kathoderegeling.

Deze raw display versie is verkrijgbaar in een felrode kleur en vereist meer voorbereiding, maar voegt een dynamisch element toe aan uw project. Voor een eenvoudigere montage kunt u onze rugzakversie met led- driver overwegen. Ontdek verschillende maten en kleuren die passen bij uw ontwerpbehoeften.
