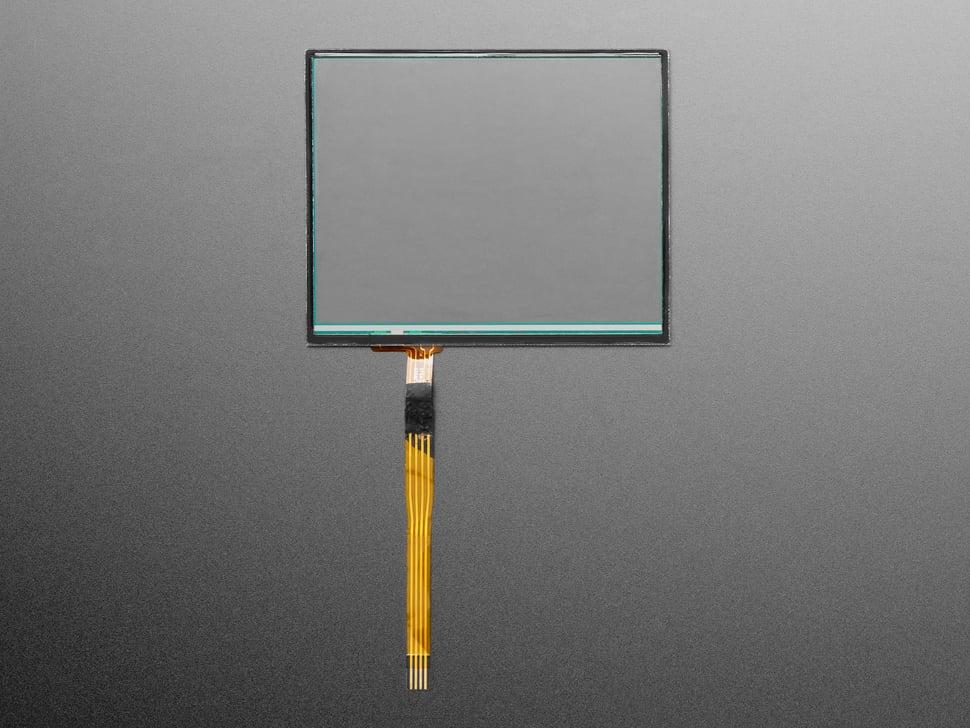

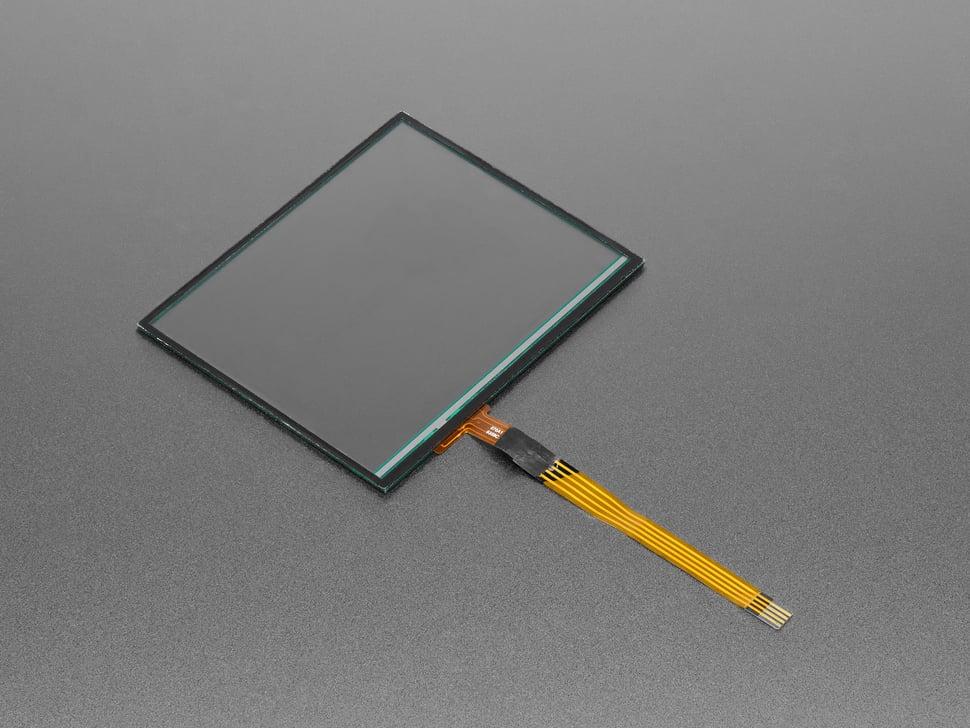

Adafruit Resistief touchscreen - 3,7 inch diagonaal

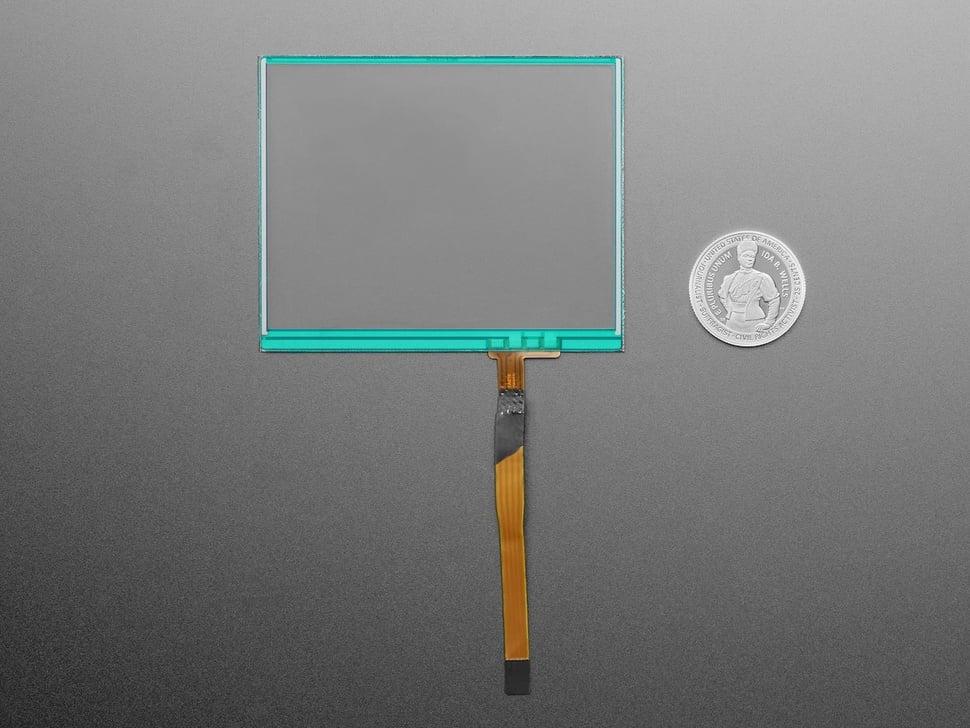

Dit resistieve touchscreen is zeer veelzijdig en compatibel met zowel stylus- als inputs , waardoor het ideaal is voor microcontrollerprojecten. De afmetingen van 62 x 76 mm (2,45 x 3 inch) en het diagonaal actieve oppervlak van 9,4 cm bieden voldoende ruimte voor interactieve interfaces.

Het touchscreen is voorzien van een 4-draads resistief display met 600 ohm over de X-pinnen en 300 ohm over de Y-pinnen, gehuisvest in een FPC-connector met een pitch van 1,0 mm. Het werkt naadloos samen met elke microcontroller met twee digitale pinnen en twee analoge ingangspinnen.

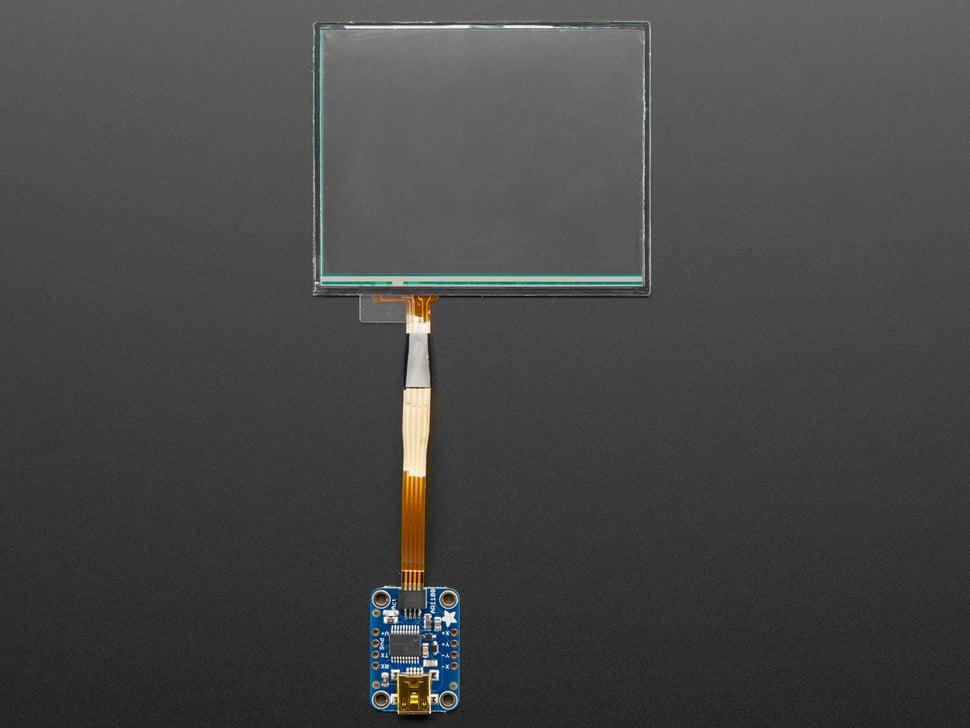

Hoewel de connector niet geschikt is voor breadboard , past hij perfect bij ons touchscreen- breakout voor eenvoudige aansluitingen. Transformeer hem in een USB touchscreen met onze AR1100 USB - board , of integreer hem met een microcontroller via onze STMPE SPI/I2C- breakout .

We hebben uitgebreide Arduino library ontwikkeld voor directe microcontrollerverbindingen. Deze code illustreert het lezen van inputs , het debouncen van signalen en het meten van aanraakdruk – essentieel voor nauwkeurige aanraakdetectie. De eenvoudige code kan eenvoudig worden aangepast aan andere microcontrollers.

Om uw kennis van de functionaliteit van touchscreens en invoerleestechnieken te verdiepen, kunt u overwegen een nuttige toepassingsnotitie te bestuderen die uw praktische experimenten aanvult.
