Adafruit Saleae Logic - 8-kanaals USB logica-analysator

Een logic analyzer is een veelzijdig apparaat waarmee u digitale signalen in uw elektronicaproject kunt volgen. In tegenstelling tot een oscilloscoop blinkt hij uit in het gelijktijdig monitoren van meerdere digitale kanalen, waardoor hij een onmisbaar hulpmiddel is voor het debuggen van diverse digitale protocollen.

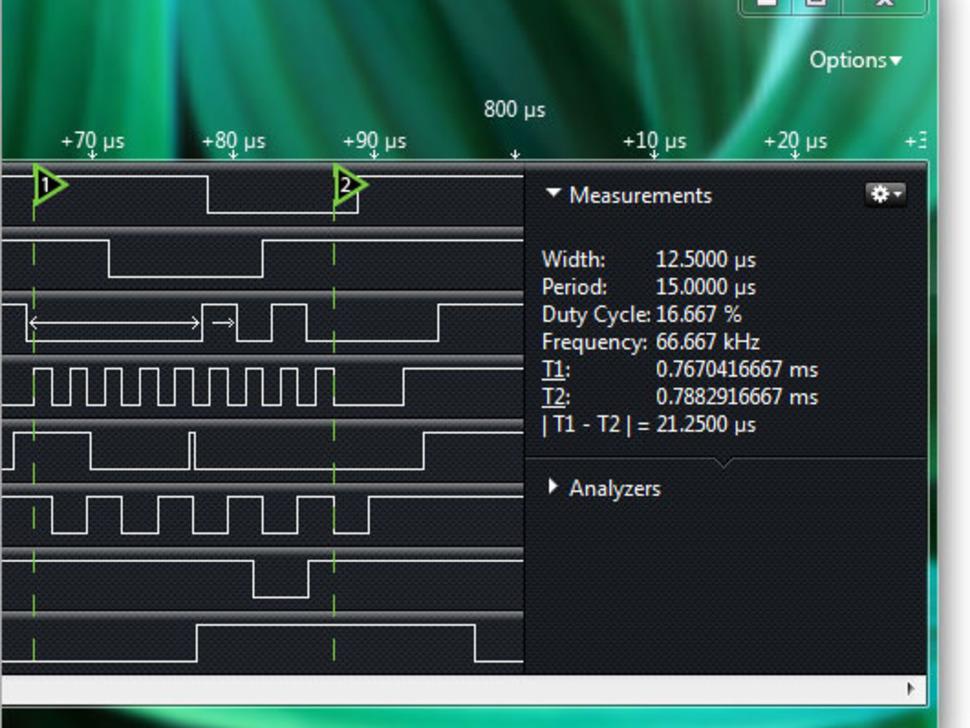

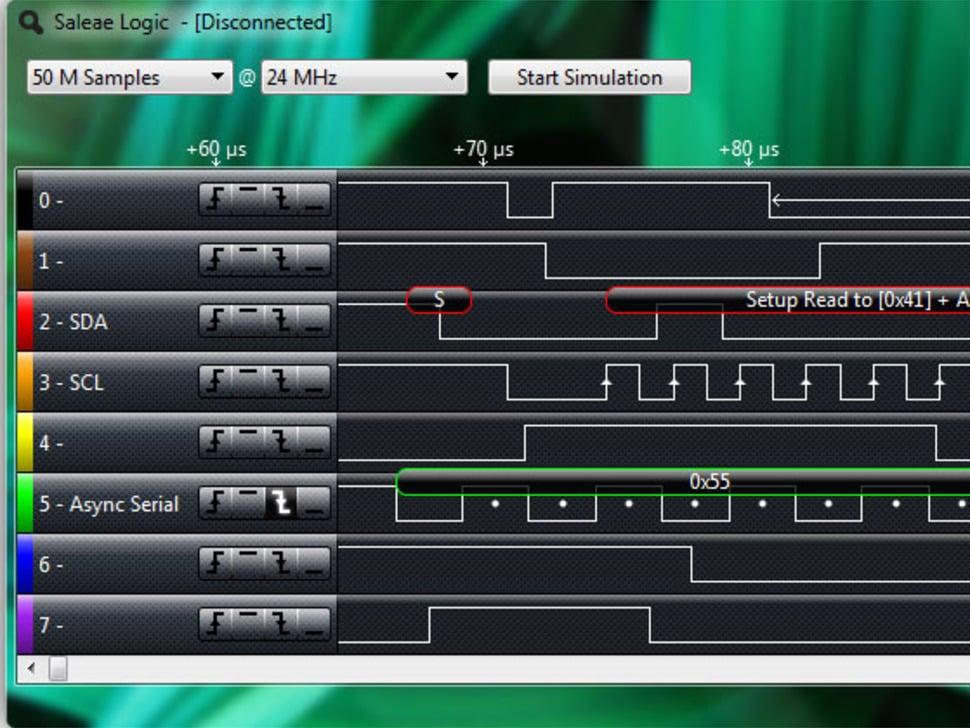

De analyzer maakt verbinding met een computer en beschikt over gebruiksvriendelijke, platformonafhankelijke software, waardoor hij klein, draagbaar en kosteneffectief is. Met snelle 24-MHz logica bemonstert hij elk kanaal tot 24 miljoen keer per seconde – perfect voor de meeste praktische toepassingen.

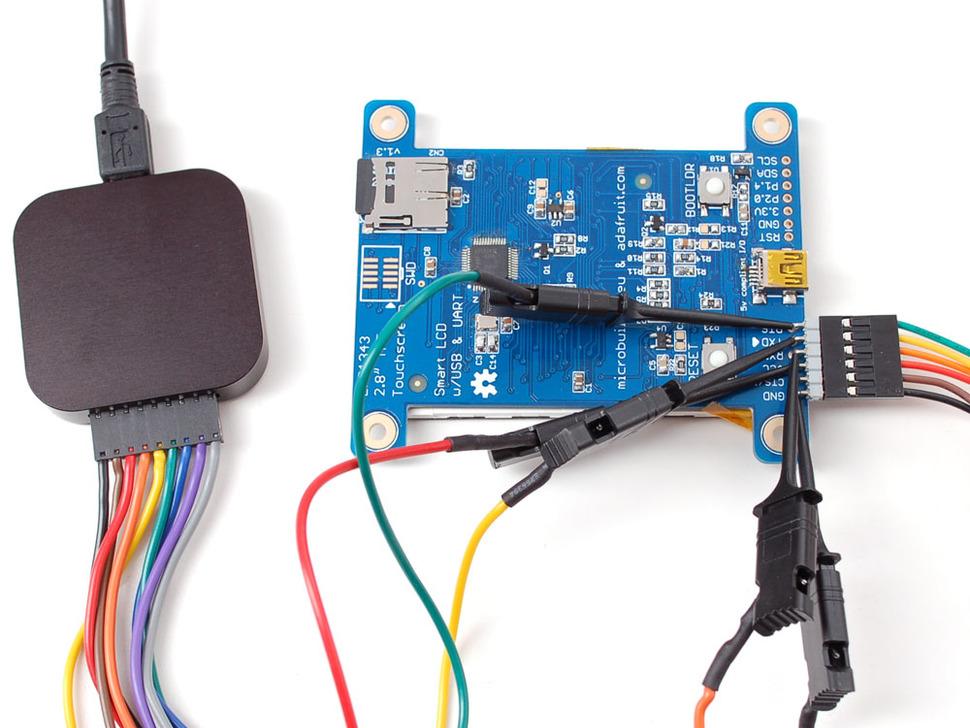

Uitgerust met 8 kanalen monitort hij efficiënt verschillende digitale signalen, ideaal voor veel microcontroller-gebaseerde ontwerpen. Zijn indrukwekkende vermogen om tot 10 miljard samples vast te leggen, zorgt ervoor dat u nooit meer ongrijpbare gebeurtenissen mist.

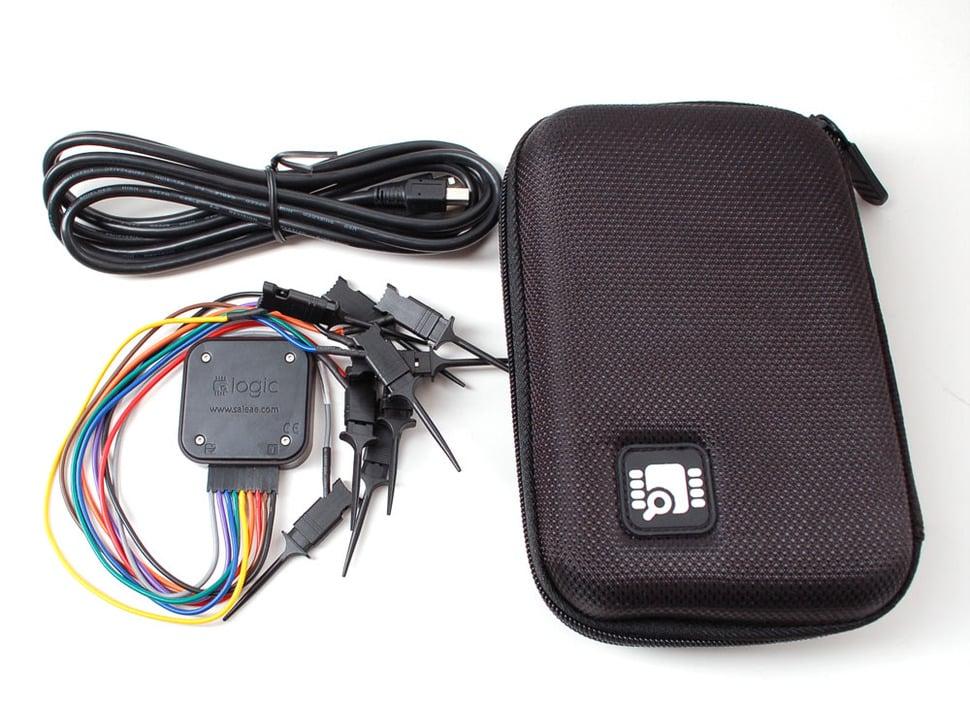

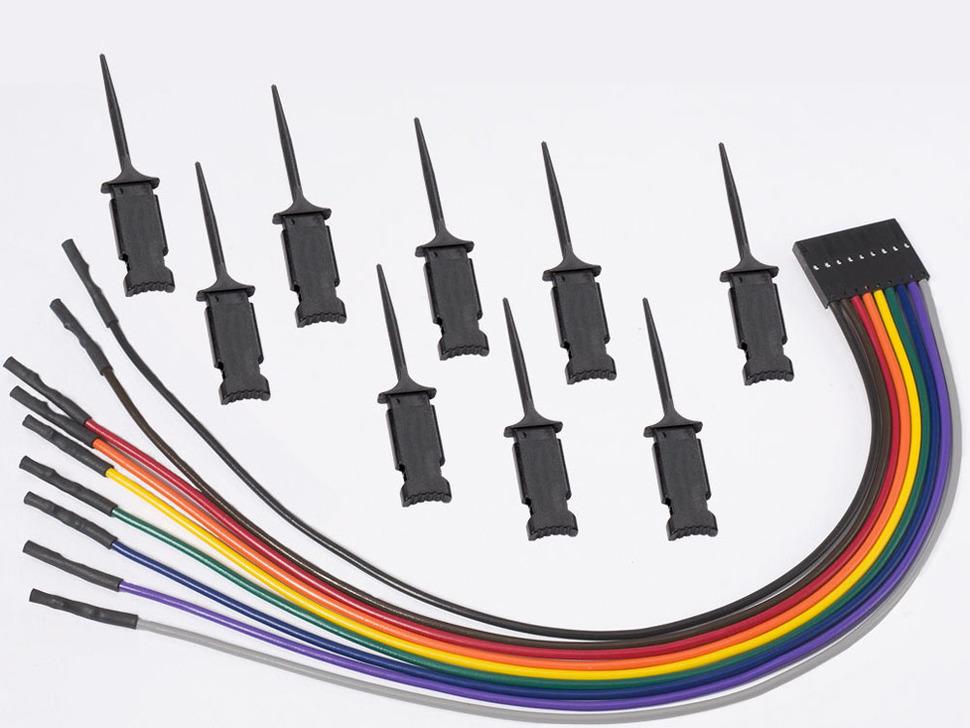

Alles wat u nodig hebt, is inbegrepen: een ultraflexibele kabelboom, hoogwaardige micro-haakprobes, een USB -kabel en een strakke case . De robuuste CNC-gefreesde aluminium behuizing en de geanodiseerde afwerking garanderen duurzaamheid en een gepolijste uitstraling.

inputs van Logic zijn beveiligd tegen overspanning met stroombegrenzende weerstanden en diodeklemmen. Een resetbare zekering beveiligt de USB ground retourleiding, waardoor de bestaande bescherming van de USB host wordt verbeterd en betrouwbaarheid en langdurige prestaties worden gegarandeerd.
