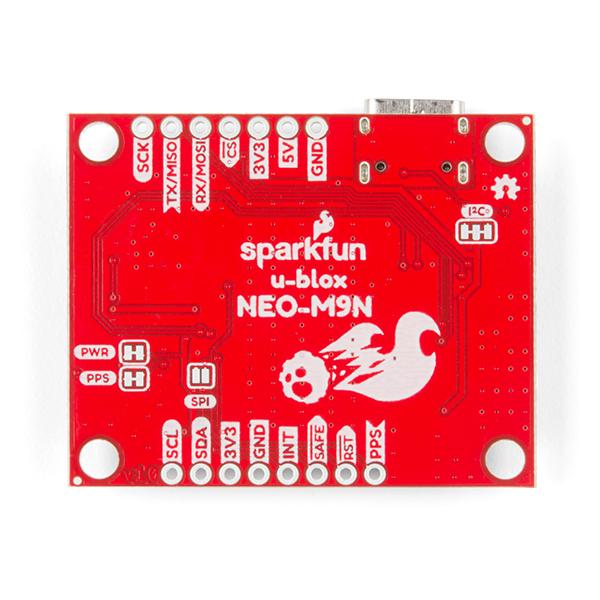

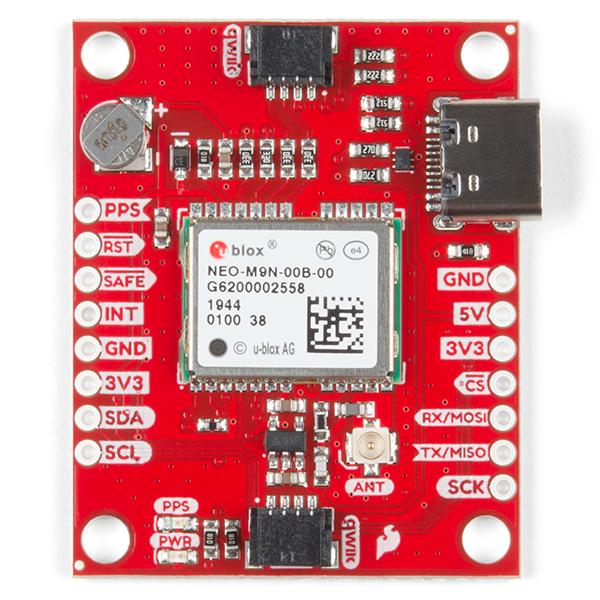

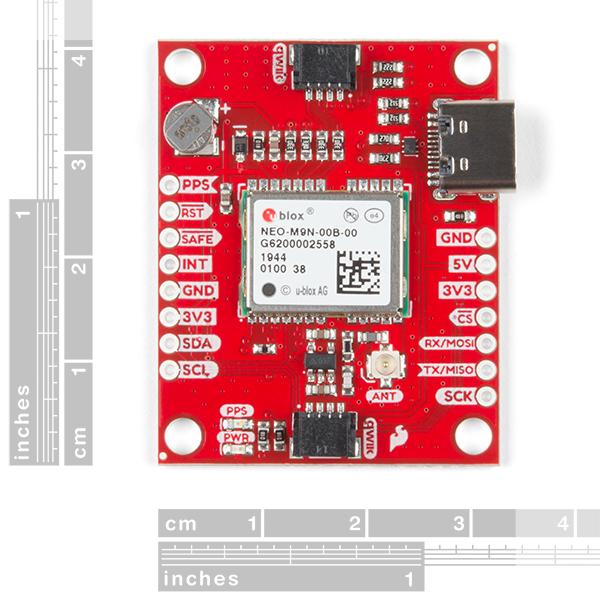

SparkFun GPS Breakout - NEO-M9N, U.FL (Qwiic)

Artikelnr. 56841 Merk Sparkfun Model GPS-15712 Share Schrijf een review
SparkFun GPS Breakout - NEO-M9N, U.FL (Qwiic)



Beschrijving Links Bijlagen

De SparkFun NEO-M9N GPS Breakout is een hoogwaardig GPS-bord met al even indrukwekkende configuratie-opties. De NEO-M9N-module is een 92-kanaals u-blox M9-engine GNSS-ontvanger, wat betekent dat hij signalen kan ontvangen van de GPS-, GLONASS-, Galileo- en BeiDou-constellaties met een nauwkeurigheid van ~ 1,5 meter. Deze breakout ondersteunt gelijktijdige ontvangst van vier GNSS maximaliseert de positienauwkeurigheid in uitdagende omstandigheden, verhoogt de precisie en verkort de vergrendelingstijd en dankzij de ingebouwde oplaadbare batterij beschikt u over back-upstroom waardoor de GPS binnen enkele seconden een hot lock krijgt! Bovendien ondersteunt deze u-blox-ontvanger I2C (u-blox noemt dit Display Data Channel), wat hem perfect maakte voor de Qwiic-compatibiliteit, zodat we onze kostbare UART-poorten niet hoeven te gebruiken. Gebruikmakend van ons handige Qwiic-systeem, is solderen niet nodig om het op de rest van uw systeem aan te sluiten. We hebben echter nog steeds pinnen met een afstand van 0,1 " naar buiten gebracht voor het geval u liever een breadboard gebruikt.

De NEO-M9N-module detecteert storingen en spoofing-gebeurtenissen en kan deze rapporteren aan de host, zodat het systeem op dergelijke gebeurtenissen kan reageren. Een SAW-filter (Surface Acoustic Wave) gecombineerd met een LNA (Low Noise Amplifier) in het RF-pad is geïntegreerd in de NEO-M9N-module die een normale werking mogelijk maakt, zelfs bij sterke RF-interferenties.

Op U-blox gebaseerde GPS-producten kunnen worden geconfigureerd met behulp van het populaire, maar compacte Windows-programma u-center. Op de NEO-M9N kunnen veel verschillende functies worden geconfigureerd: baudrates, update-rates, geofencing, spoofing-detectie, externe interrupts, SBAS / D-GPS, etc. Dit alles kan binnen de SparkFun Arduino Library!

De SparkFun NEO-M9N GPS Breakout is ook uitgerust met een ingebouwde oplaadbare batterij die stroom levert aan de RTC op de NEO-M9N. Dit verkort de tijd tot de eerste oplossing van een koude start (~ 24 sec.) Naar een warme start (~ 2 sec.). De batterij houdt RTC- en GNSS-baangegevens lang bij zonder dat deze lang op de voeding is aangesloten.

Dit product vereist een antenne: bekijk zeker de gerelateerde producten / aansluitaccessoires en kies een geschikte U.FL-antenne voor uw project. Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller maken en minder foutgevoelig. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

De NEO-M9N GPS Breakout kan ook automatisch worden gedetecteerd, gescand, geconfigureerd en gelogd met behulp van het OpenLog Artemis dataloggersysteem. Geen programmeren, solderen of instellen vereist!

Ga aan de slag met de SparkFun NEO-M9N GPS-gids

Kenmerken:
  • Geïntegreerde U.FL-connector voor gebruik met antenne naar keuze
  • 92-kanaals GNSS-ontvanger
  • 1.5m horizontale nauwkeurigheid
  • 25 Hz maximale updatesnelheid (4 gelijktijdige GNSS)
  • Time-To-First-Fix:
    • Koud: 24 s
    • Heet: 2s
  • Max hoogte: 80.000 m
  • Max G: ≤4
  • Max. Snelheid: 500 m / s
  • Snelheidsnauwkeurigheid: 0,05 m / s
  • Koersnauwkeurigheid: 0,3 graden
  • Nauwkeurigheid tijdpuls: 30ns
  • 3.3V VCC en I / O
    • Huidig verbruik: ~ 31mA Tracking GPS + GLONASS
  • Software configureerbaar
    • Geofencing
    • Kilometerteller
    • Detectie van spoofing
    • Externe onderbreking
    • Pin-besturing
    • Laag energieverbruik
    • Vele anderen!
  • Ondersteunt NMEA-, UBX- en RTCM-protocollen via UART- of I2C-interfaces

Eigenschappen

Merk informatie
Merk Sparkfun
ModelGPS-15712
Meer informatieSparkFun GPS NEO-M9N Hookup Guide - learn.sparkfun.com
