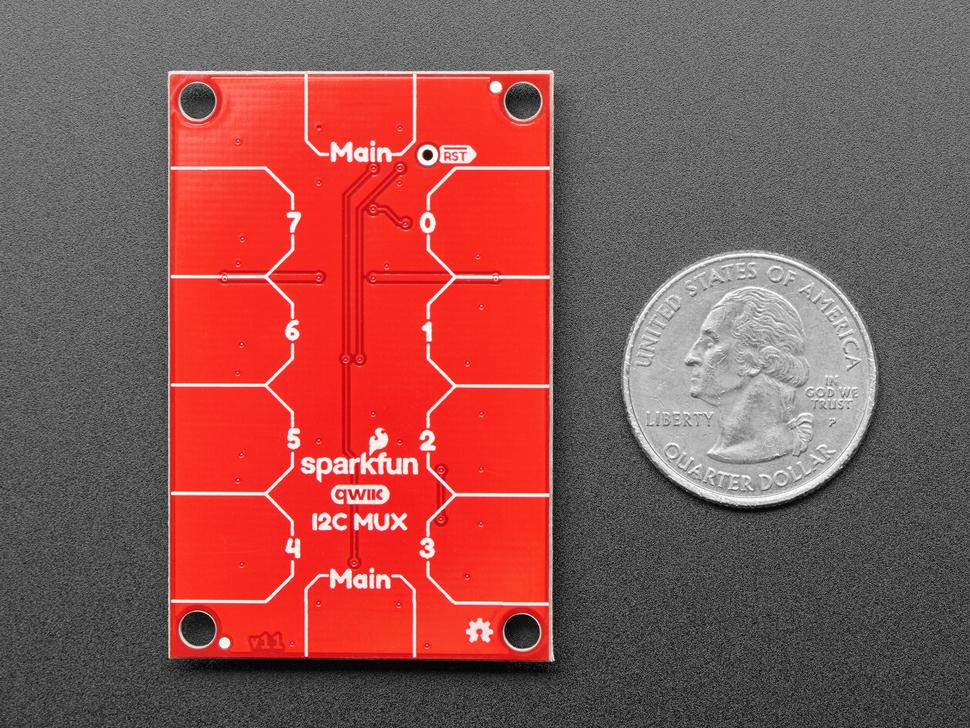

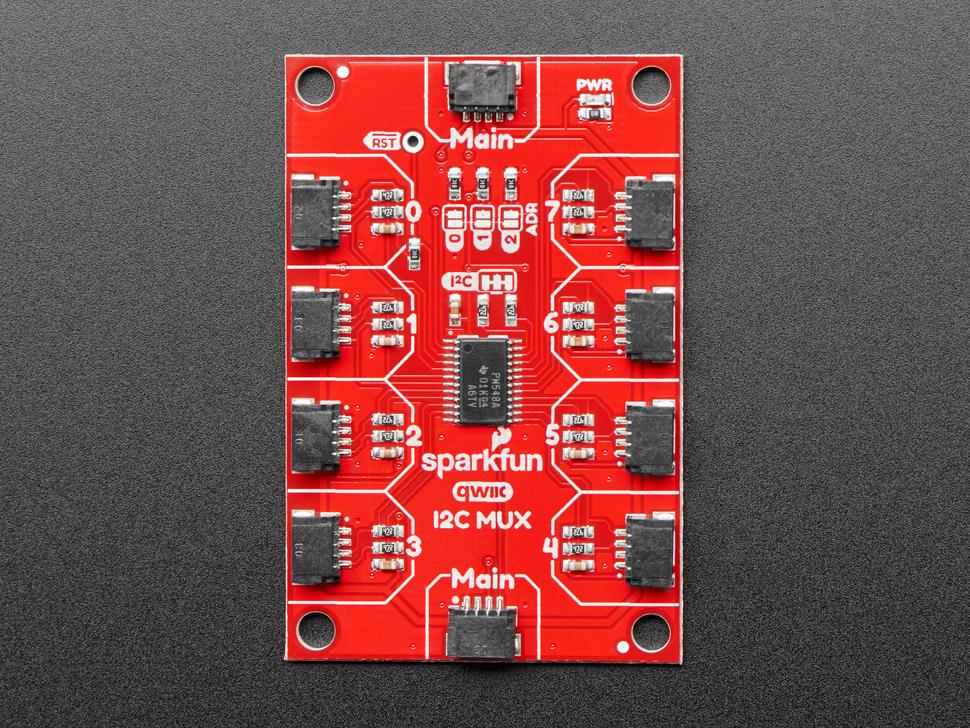

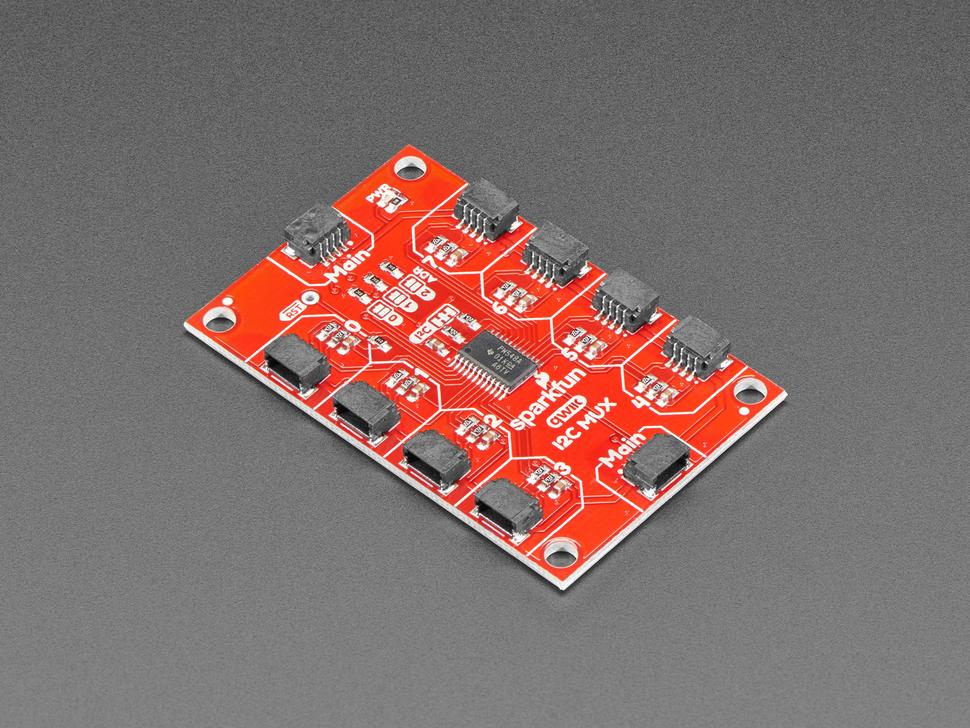

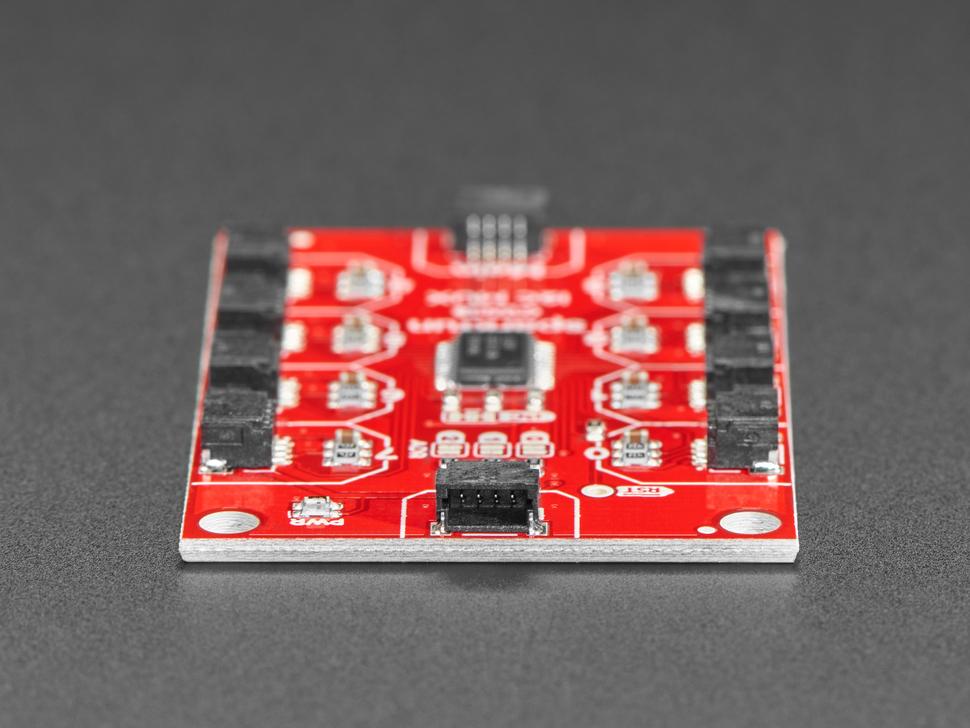

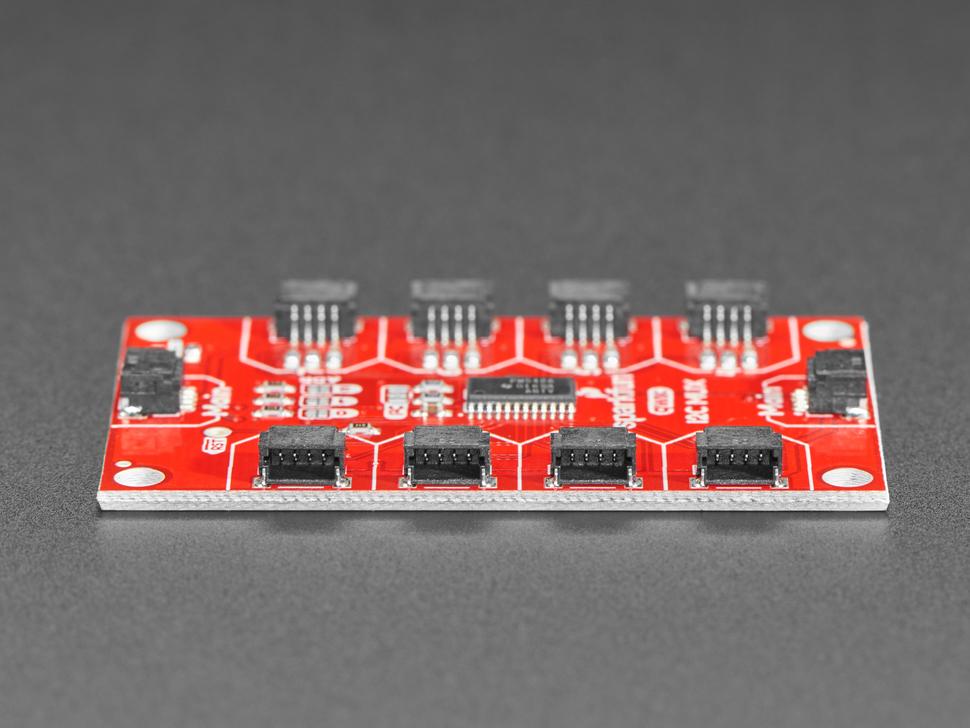

Adafruit Sparkfun STEMMA QT / Qwiic TCA9548A Mux breakout - 8 kanalen

Heb je te veel sensoren met hetzelfde I2C-adres? Sluit ze aan op de Sparkfun Qwiic Mux breakout om ze allemaal op dezelfde bus te laten communiceren! De Qwiic Mux breakout met TCA9548A maakt communicatie mogelijk met meerdere I2C-apparaten met hetzelfde adres, waardoor de interface eenvoudig is.

De Qwiic Mux biedt acht eigen configureerbare adressen, waardoor maximaal 64 I²C-bussen op één verbinding mogelijk zijn. Alle communicatie wordt beheerd via I²C, met behulp van het handige Qwiic-systeem. U kunt de laatste drie bits van de adresbyte wijzigen om acht jumper -selecteerbare adressen toe te wijzen als er meerdere Qwiic Mux- breakouts op dezelfde I²C-poort worden gebruikt. Het aanpassen van het adres is eenvoudig door soldeer toe te voegen aan een van de drie ADR- jumpers .

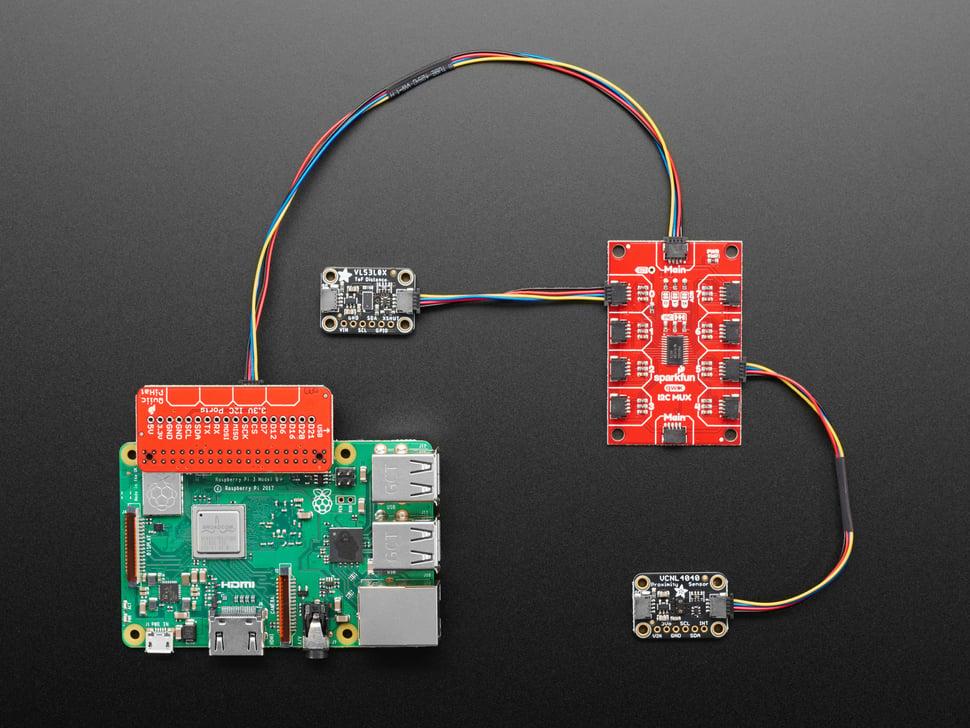

Elke Sparkfun Qwiic Mux- breakout werkt tussen 1,65 V en 5,5 V en is compatibel met alle door Sparkfun geproduceerde Qwiic-boards. De gebruikte multiplexer is de TCA9548A, waarvoor Arduino en CircuitPython- drivers beschikbaar zijn. Omdat STEMMA QT Qwiic-compatibel is, werkt hij bovendien naadloos met alle STEMMA QT-boards en -componenten die verkrijgbaar zijn in de Adafruit -winkel.

Het pakket wordt alleen geleverd met de geassembleerde printplaat. Er zijn geen kabels of sensoren meegeleverd, maar er is een ruime selectie afzonderlijk verkrijgbaar.
