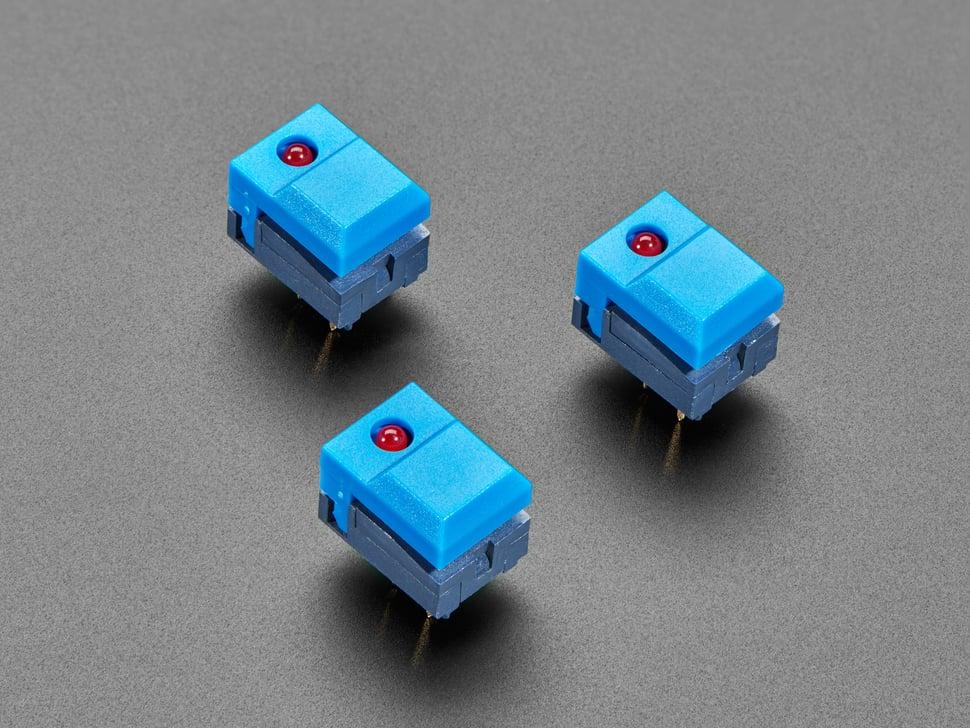

Adafruit Stap Schakelaar met LED - Drie Stuks Blauwe Plastic met Rode LED

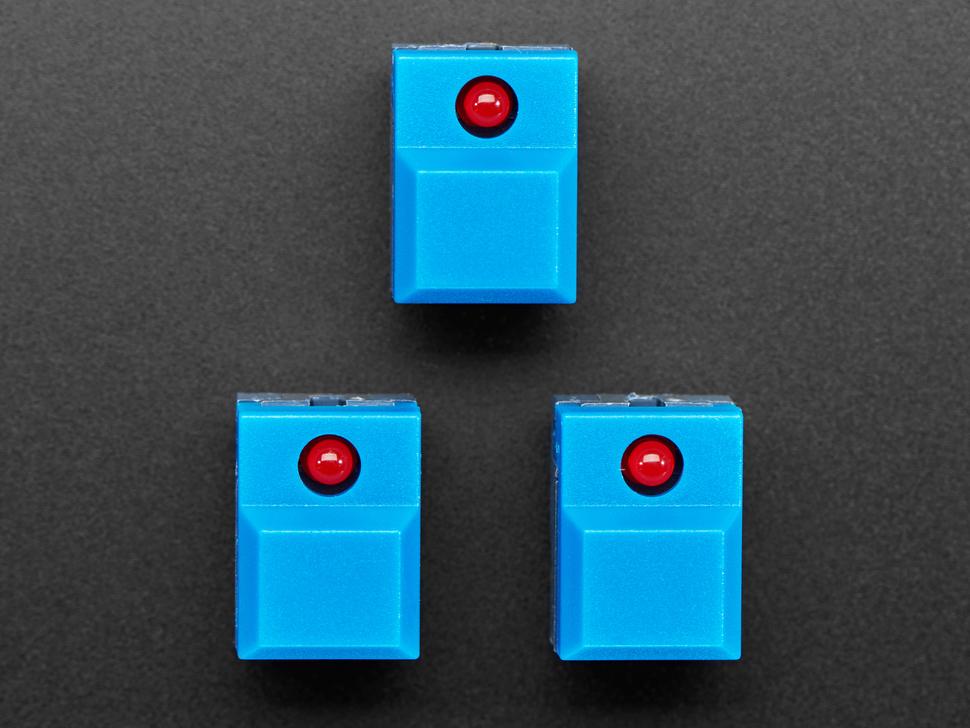

Deze scharnierende momentane stappen schakelaars doen denken aan de iconische 16-step sequencer toetsen op de TR-808 synthesizers, en bieden een tactiele en klikkerige ervaring. Ze worden vaak gebruikt in A/V-apparatuur en hebben een ingebouwde rode LED voor duidelijke aan/uit aanduiding of visuele feedback bij activatie.

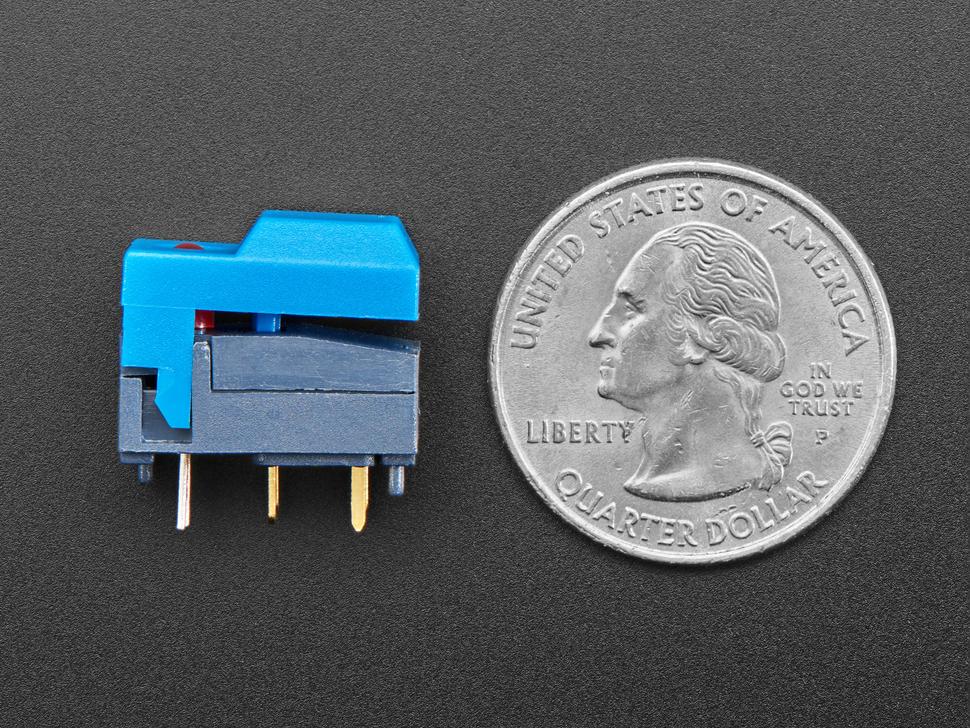

Ontworpen met vier poten voor betere mechanische stabiliteit, is de schakelaar van het type momentary Single Pole, Double Throw (SPDT). Twee pinnen fungeren als de gemeenschappelijke aansluiting en verbinden met een van de overige pinnen wanneer ingedrukt. Het is belangrijk om een multimeter te gebruiken of de meegeleverde tekening te raadplegen om de pool en schakelingen nauwkeurig te bepalen.

Hoewel ze niet geschikt zijn voor gebruik op een breadboard of perfboard, kunnen de schakelaars met de hand worden bedraad of in een PCB-ontwerp worden geïntegreerd. De LED is een 3mm, 20mA maximaal, 2.1V forward voltage onderdeel, waarvoor een externe weerstand nodig is, zoals een 1K weerstand, om doorbranden te voorkomen. Pas de helderheid aan via PWM van een microcontroller of verbind hem met een digitale output als dat nodig is.
