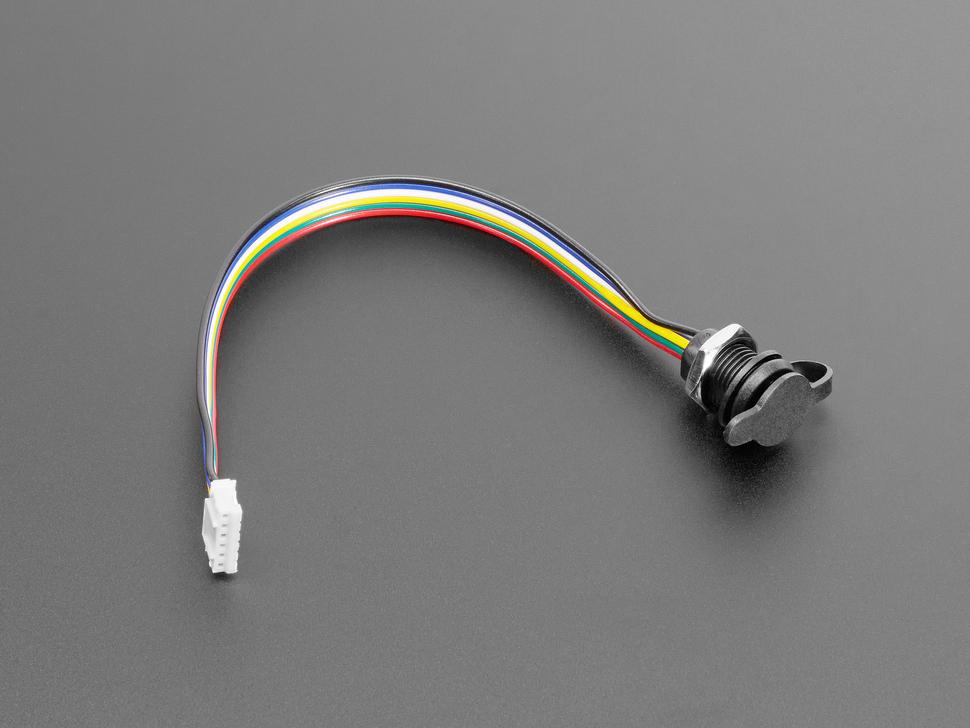

Adafruit USB Type C Schroef Paneelmontage naar 6-pins JST PH Kabel

Deze paneelmontagekabel biedt naadloze USB Type C-aansluitingen voor paneelmontage-opstellingen. Aan de montagekant heeft hij een USB C-connector, met aan de andere kant power, ground, D+ / D- en CC1/CC2 lijnen. De compacte montagekant, slechts een halve inch in diameter, bespaart ruimte terwijl hij toch betrouwbare integratie biedt.

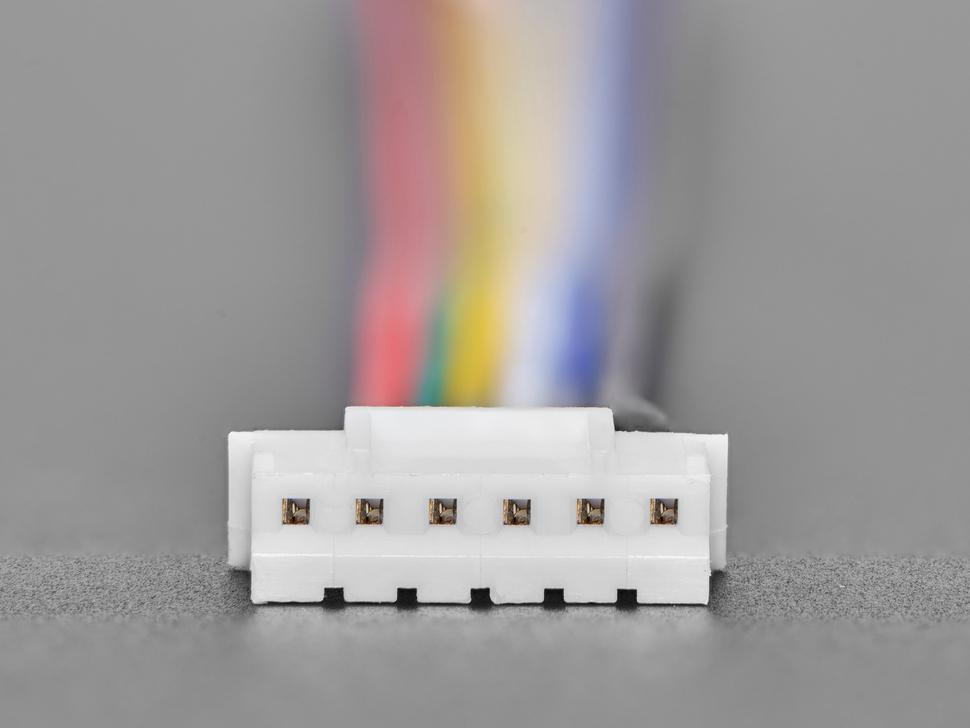

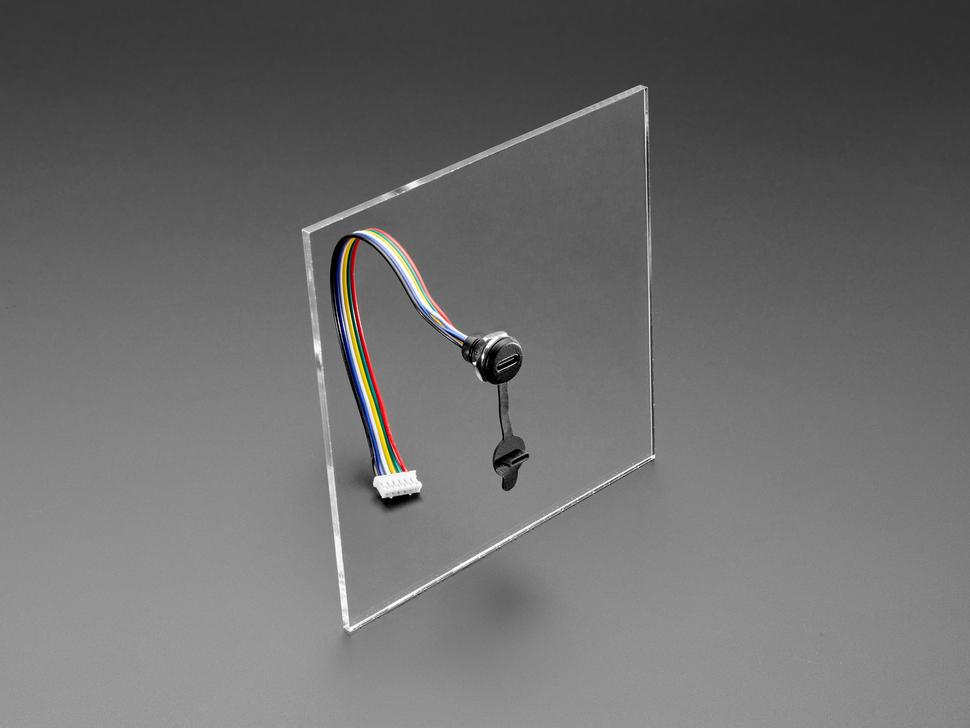

Het andere uiteinde is uitgerust met een JST PH-kabel voor snelle en gemakkelijke integratie. De adapter past in gaten van 11 mm tot ongeveer 13,5 mm, en is geschikt voor gangbare boorbits. Installatie is simpel—schroef de plastic moer los, steek de plug erin en schroef hem weer vast om de USB C-poort te bevestigen aan panelen tot 7 mm dik.

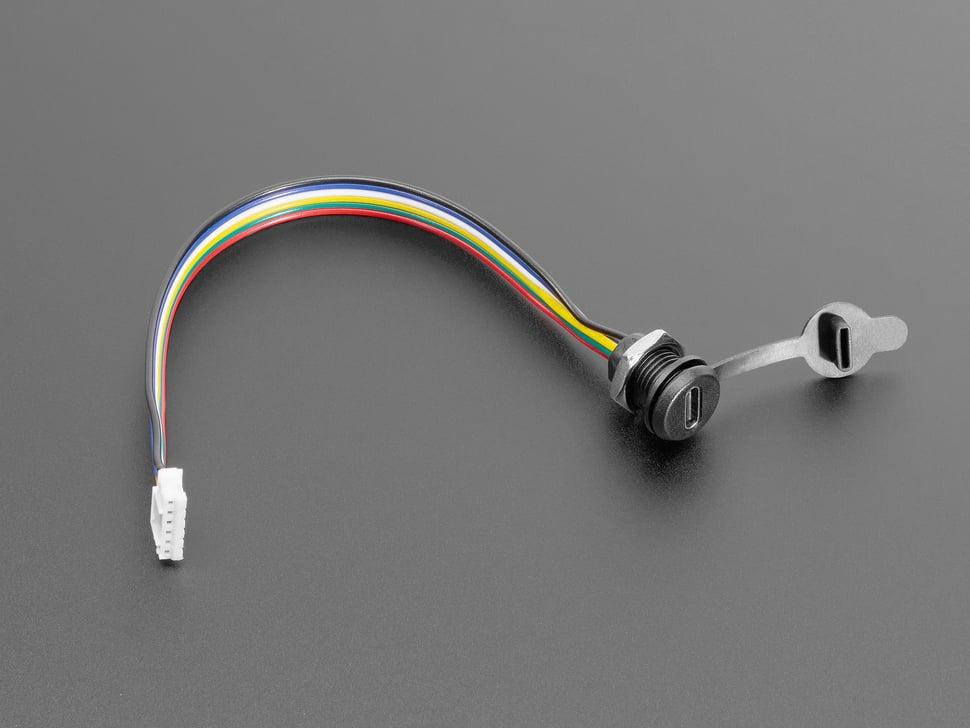

Voor optimale functionaliteit, onthoud dat de CC-pinnen wel blootgesteld zijn, maar niet verbonden. Voeg 5,1K pull-down weerstanden toe voor elke pin voor een standaard 5V 2A verbinding, of koppel met USB PD-compatibele apparaten om hogere spanningen te onderhandelen. Er zit een afneembare dop bij om de USB-C-poort te beschermen tegen vuil en stof, zodat alles goed blijft werken.
