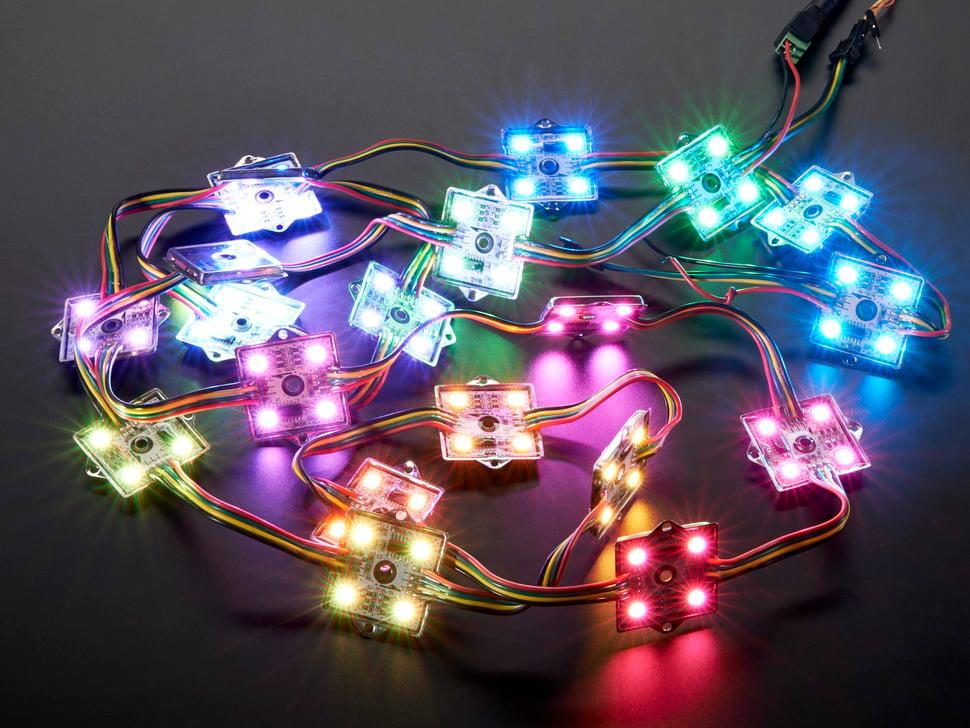

Adafruit 36 mm vierkante 12V digitale RGB LED-pixels (streng van 20)

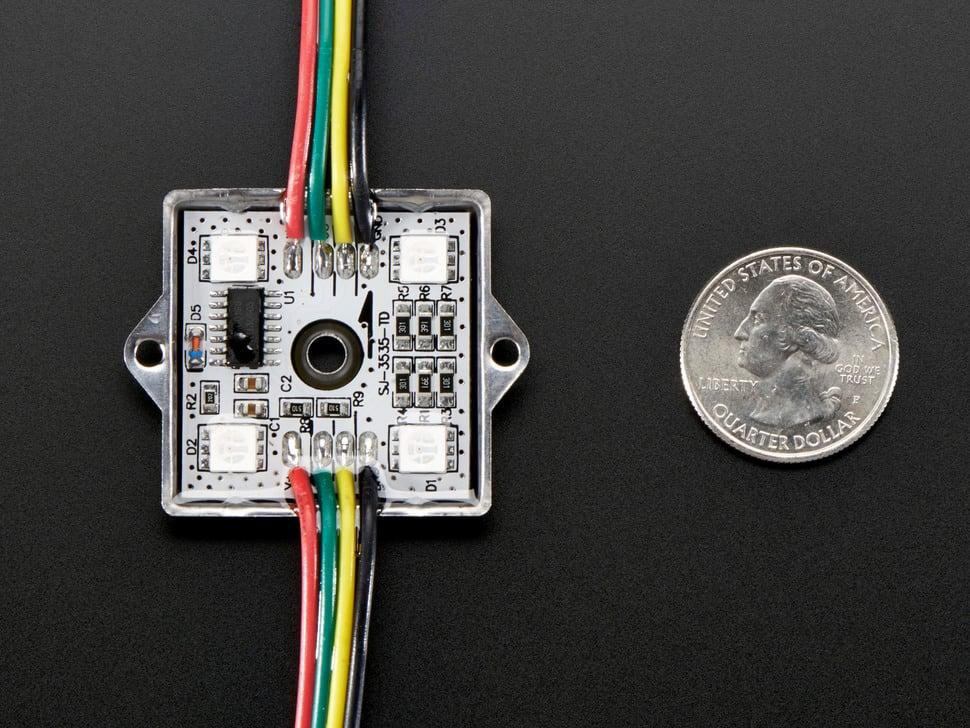

RGB-pixels zijn digitaal aanstuurbare lampjes die elke gewenste kleurinstelling of animatie mogelijk maken. Elk robuust metalen pixelvierkant bevat 4 RGB-leds en een controllerchip, gesoldeerd op een printplaat en omhuld met epoxy voor waterbestendigheid. Voor extra duurzaamheid kan in sommige toepassingen extra epoxy nodig zijn.

Deze extra grote, heldere pixels hebben veelzijdige montagemogelijkheden, waaronder dubbele metalen flenzen en een centraal gat met een diameter van 4 mm (0,15"), perfect voor directe installatie op het oppervlak. Ideaal voor grootschalige installaties zoals buitenreclame, worden ze aangesloten via een 4-aderige kabel met +12 VDC, ground , data en kloklijnen.

Integratie is eenvoudig, met data die van de ene pixel naar de andere stroomt, waardoor strengen eenvoudig kunnen worden doorgeknipt of verlengd. Elke pixel beschikt over een digitaal aangestuurde 8-bits PWM LED- driver , die een kleurdiepte van 24 bits met 16 miljoen tinten biedt. Hiervoor is een microcontroller nodig voor de klok. Voorbeeldcodes voor Arduino zijn beschikbaar om de aanpassing aan verschillende microcontrollers te vereenvoudigen.

De pixels maken gebruik van 4 x 5050 RGB-leds met een bundelbreedte van 120 graden, wat een totale maximale helderheid van ongeveer 6000 mcd oplevert. Houd er rekening mee dat alle leds in een pixel gelijktijdig worden aangestuurd, wat betekent dat de kleuraanpassing slechts per pixelvierkant plaatsvindt.

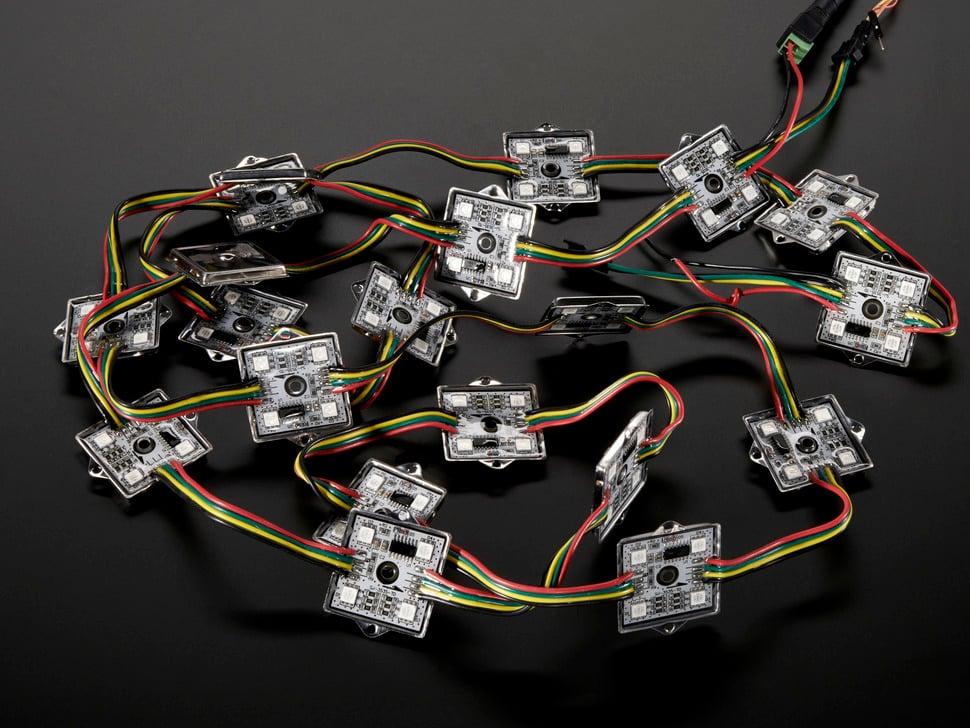

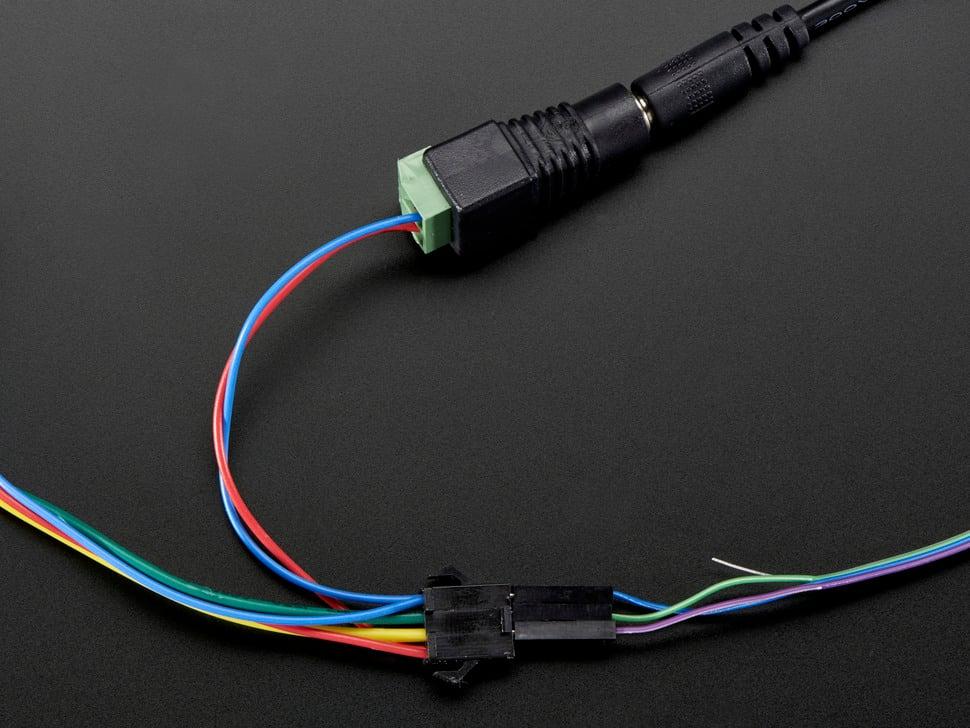

De draden worden verkocht als strengen van 20 pixels in serie, elk met twee JST SM 3-pins connectoren voor naadloze verbinding. Zorg voor voldoende vermogen, aangezien er bij meerdere strengen een hoge stroomvraag kan ontstaan. Voor een efficiënte bedrading zijn de twee voedingsdraden gescheiden en is een 2,1mm-klemmenblokadapter handig voor het aansluiten van een DC-voeding, zoals een 12V/5A-bron die meerdere strengen kan ondersteunen, afhankelijk van de stroomsterkte.

Deze LED's worden aangestuurd door een constante stroom en behouden gelijkmatige kleuren over de hele streng dankzij een stabiele 12V-voeding. Gebruik een Arduino of vergelijkbare microcontroller met twee willekeurige digitale pinnen en maak gebruik van beschikbare libraries en tutorials voor uitgebreide begeleiding.
