Beschrijving

PowerBoost 500C is de perfecte voeding voor uw draagbare project! Met een ingebouwd batterijopladercircuit kunt u uw project draaiende houden, zelfs tijdens het opladen van de batterij! Deze kleine DC / DC boost-omzettermodule kan worden gevoed door elke 3,7 V LiIon / LiPoly-batterij en converteert de batterijoutput naar 5,2 V DC voor het uitvoeren van uw 5 V-projecten.

Als je een 1A-batterijlader, slimme load-sharing en 1A iOS-weerstanden nodig hebt, bekijk dan de Powerboost 1000C

Net als onze populaire 5V 1A USB-wandadapter, hebben we de output aangepast naar 5.2V in plaats van 5.0V, zodat er een beetje 'headroom' is voor lange kabels, hoge trekkracht, de toevoeging van een diode aan de output desgewenst enz. De 5,2 V is veilig voor alle 5V-aangedreven elektronica zoals Arduino, Raspberry Pi of Beagle Bone en voorkomt icky brown-outs tijdens hoge stroomafname vanwege de weerstand van de USB-kabel.

De PowerBoost 500C heeft in het hart een TPS61090 boost-converter van TI. Deze boost converter-chip heeft een aantal erg leuke extra's zoals detectie van lage batterijspanning, 2A interne schakelaar, synchrone conversie, uitstekende efficiëntie en 700KHz hoogfrequente werking. Bekijk deze specificaties!

  • Synchrone werking betekent dat u de uitgang volledig kunt loskoppelen door de ENable pin te connecten met de ground. Hierdoor wordt de output volledig uitgeschakeld.
  • 2A interne schakelaar (~ 2.5A piekbegrenzing) betekent dat u kunt krijgen 500mA + van een 3.7V LiPoly / LiIon-batterij. We hadden geen probleem met het tekenen van 1000mA, zorg er gewoon voor dat uw batterij het aankan!
  • Indicatie-LED voor lage batterijspanning licht rood op wanneer de spanning onder 3,2 V daalt, geoptimaliseerd voor LiPo / LiIon-batterijgebruik
  • Ingebouwde 'iOS'-gegevensweerstanden met laadsnelheid van 500 mA. Soldeer de USB-connector in en u kunt elke iPhone of iPod aansluiten voor een laadsnelheid van 500 mA. Niet aanbevolen voor grote iPads.
  • Volledige doorbraak voor batterij in, controlepennen en stroom uit
  • 90% + operationele efficiëntie in de meeste gevallen (zie datasheet voor efficiëntiegrafieken), en lage ruststroom: 5mA indien ingeschakeld en voedings-LED brandt, 20uA indien uitgeschakeld (voeding en LED voor lage batterijspanning zijn uit)
Om dit nog handiger te maken hebben we aan de andere kant een MicroLipo oplader geplakt. Het laadcircuit wordt gevoed via een microUSB-aansluiting en laadt elke 3,7 V / 4,2 V LiIon- of LiPoly-batterij op met een maximale snelheid van 500 mA. Er zijn twee LED's om de oplaadsnelheid te controleren, een gele geeft aan dat hij werkt, een groene licht op als hij klaar is. U kunt zonder problemen tegelijkertijd opladen en boosten, zonder enige onderbreking van de uitgang, dus het is prima te gebruiken als een "UPS" (niet-onderbreekbare voeding) voor een apparaat met een lage stroomsterkte. Houd er rekening mee dat de oplaadsnelheid maximaal 500 mA is, dus als u continu meer dan ~ 300 mA aan de 5V-uitgangszijde trekt, zal de batterij langzaam leeglopen omdat de oplaadsnelheid lager is dan de ontlaadsnelheid.

Houd er rekening mee dat dit bord is ontworpen om alleen te worden gebruikt met een LiPoly eraan bevestigd, het zal niet werken zonder een batterij.

Geweldig voor het voeden van uw robot, Arduino-project, single-board-computer zoals Raspberry Pi of BeagleBone! Elke bestelling wordt geleverd met een volledig geassembleerde en geteste printplaat en een losse USB A-aansluiting. Als u uw project van stroom voorziet via USB, soldeer dan de USB A-aansluiting erin (een soldeertaak van 3 minuten). Als je een aansluitblok wilt gebruiken, pak dan hier een 3,5 mm 2-pins blok op en soldeer op de uitgang waar de USB-aansluiting zou komen. Of soldeer niets in voor een compacter accupakket.

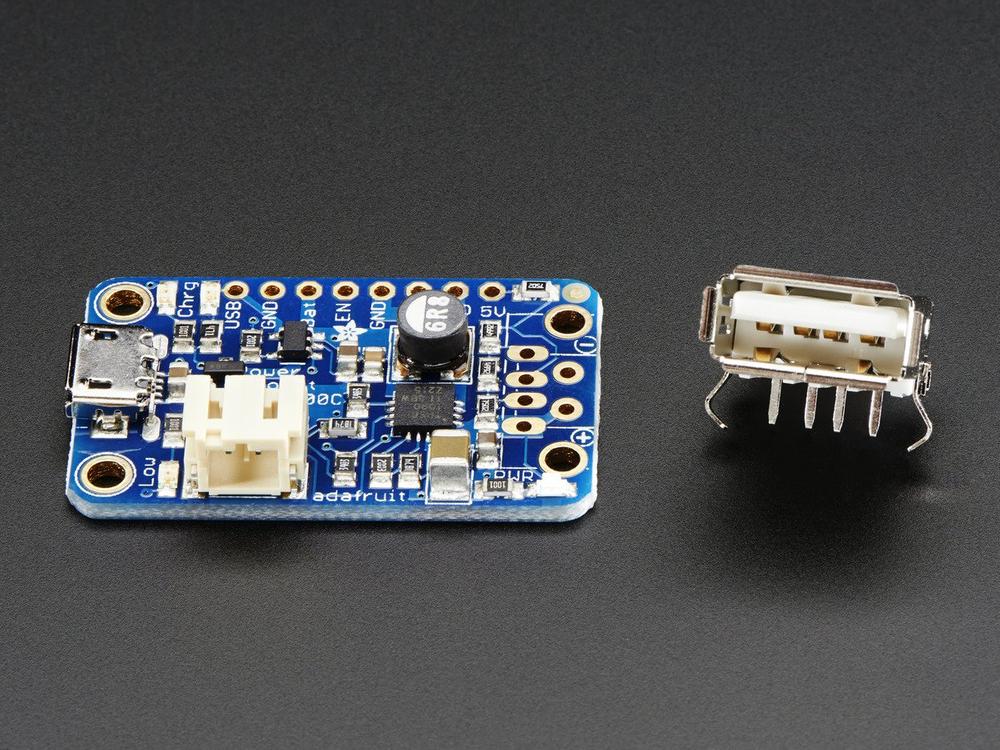

Elke bestelling wordt geleverd met een volledig gemonteerde en geteste PowerBoost 500C + USB-aansluiting. Wordt niet geleverd met een Lipoly- of LiIon-batterij, maar we hebben tonnen in de winkel, kies er gewoon een met een capaciteit van meer dan 500 mAh. Komt ook niet met de mooie iPhone- of oplaadkabel. Je kunt ook een schakelaar pakken die kan worden gesoldeerd om een output aan / uit-schakelaar te maken. Lees zeker onze mooie tutorial voor details, schema's en meer!

Als je erachter wilt komen hoeveel stroom je project gebruikt, kijk dan eens naar de CHARGER DOCTOR!
