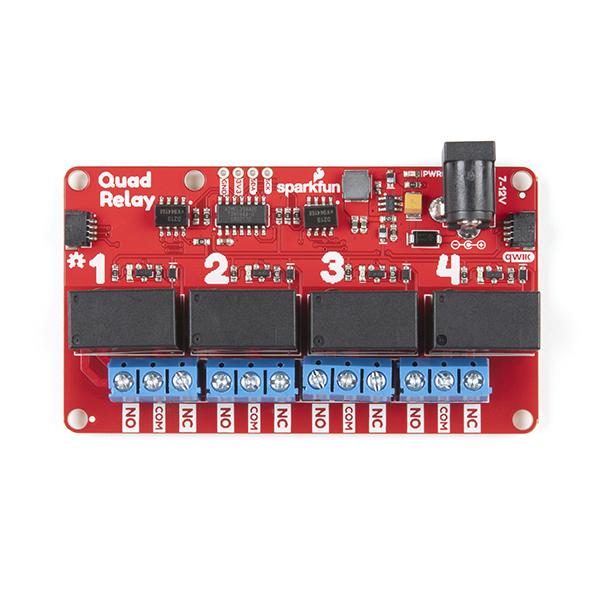

De SparkFun Qwiic Quad Relay is een uniek accessoirebord voor voeding dat is ontworpen om niet één maar vier krachtige apparaten van je Arduino of een andere microcontroller met laag vermogen met I2C te schakelen. Als we naar het bord kijken, heeft het Quad-relais vier afzonderlijke relais met een vermogen van maximaal 5 Ampère per kanaal bij 250 VAC of 30 VDC. Elk kanaal heeft ook zijn eigen uniek gekleurde LED, zijde voor gemakkelijke identificatie en schroefklemmen voor optionele aansluiting. Gebruikmakend van ons handige Qwiic-systeem, is solderen niet nodig om het op de rest van uw systeem aan te sluiten!

Het hart van de SparkFun Qwiic Quad Relay is een ATtiny84 die verschillende commando's nodig heeft om de vier relais te schakelen. Het I2C-adres van de ATtiny84A is softwarematig configureerbaar, dus als u de wens en kracht had, kunt u meer dan 100 Qwiic Quad-relais doorlussen. Er is ook een header die de vier I2C-lijnen uit elkaar haalt als je geen gebruik maakt van de Qwiic-connectoren. En als laatste is de barrel-aansluiting geschikt voor muuradapters in het bereik van 7-12V, maar we hebben dit relaisbord uitgerust met een jumper aan de onderkant van het bord als je muuradapters op 5V wilt gebruiken.

Knoeien met zo'n hoge spanning is gevaarlijk! We hebben veel veiligheidsmaatregelen op de printplaat aangebracht, waaronder brede sporen die zijn ontworpen voor hoge stroomsterkte, aarde-isolatie tussen het relais en andere circuits en een uitgefreesd gebied rond de gemeenschappelijke pin van het relais. Met alle veiligheidsmaatregelen die bij de SparkFun Qwiic Quad Relay zijn inbegrepen, is dit echter nog steeds een voedingsaccessoire voor gebruikers die ervaring hebben met en goed geïnformeerd zijn over hoge wisselspanning. Als dat niet helemaal jouw jam is, is dat oké! Bekijk in plaats daarvan het IoT Power Relay om te leren hoe u eenvoudig vermogensrelais kunt gebruiken!

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

Ga aan de slag met de SparkFun Qwiic Quad Relay-gids

Kenmerken:
  • Vier JZC-11F-relais
    • 5A bij 250VAC, 30VDC
    • Elk relais heeft zijn eigen gekleurde LED- en zijden labels voor gemakkelijke identificatie.
  • Safey-functies
    • Ground plane geïsoleerd van relais.
    • Luchtspleet rond gemeenschappelijke pin op de relais.
    • Grote spoorbreedte op relaispennen die de piekstroom van 5A ver overschrijden.
  • ATtiny84A
    • I2C-opdrachten voor het schakelen van individuele relais of alle relais tegelijk.
    • I2C-opdrachten voor het in- of uitschakelen van alle relais.
    • Twee I2C-adressen
      • 0x6D (standaard)
      • 0x6C
    • Het I2C-adres is softwarematig configureerbaar.
    • Alle commando's worden vermeld in de voorbeeldcode.
  • Schroefaansluitingen
    • 26-14 gauge AWG-draad
  • Kracht
    • Max. Stroomverbruik ~ 250mA
    • Barrel Jack
      • 7V tot 12V
    • Vin via Barrel Jack w / Bypass Jumper gesloten
      • 5V
Herzieningswijzigingen: De laatste revisie bevat de volgende updates.
  • Inclusief een normaal gesloten jumper voor de power-LED.
  • Schakelregelaar in plaats van een lineaire regelaar.
  • Verbeterde schakelingen rond de relais.

Eigenschappen

Stroom 0,25 A
Spanning 3,3 V
Model JZC-11F
Communicatie I2C
Schakel vermogen 5 A 250VAC, 30VDC
Aantal relais 4
