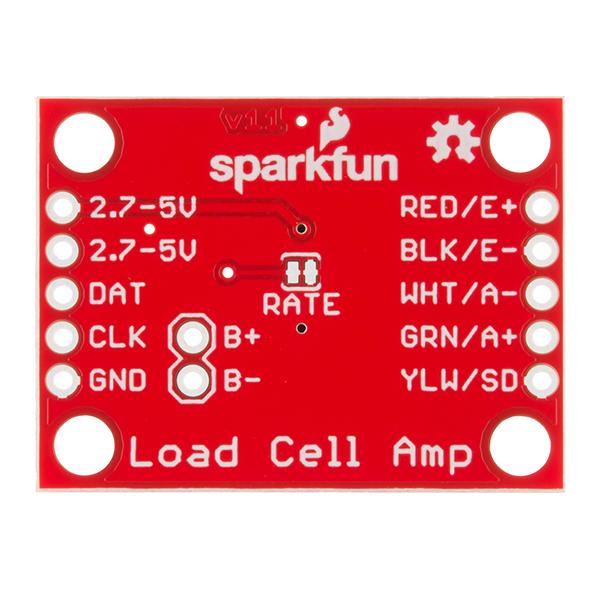

De SparkFun Load Cell Amplifier is een klein breakout board voor de HX711 IC waarmee je gemakkelijk load cells kunt uitlezen om het gewicht te meten. Door de versterker op uw microcontroller aan te sluiten, kunt u de veranderingen in de weerstand van de weegcel aflezen en met wat kalibratie kunt u zeer nauwkeurige gewichtsmetingen krijgen. Dit kan handig zijn voor het creëren van uw eigen industriële schaal, procescontrole of eenvoudige aanwezigheidsdetectie.

Deze versie van de SparkFun Load Cell Amplifier bevat een paar wijzigingen waar je specifiek om hebt gevraagd! We hebben de analoge en digitale voeding gescheiden, evenals een 3.3uH-inductor en een 0.1uF-filtercondensator voor digitale voeding toegevoegd.

De HX711 gebruikt een tweedraads interface (klok en data) voor communicatie. De GPIO-pinnen van elke microcontroller zouden moeten werken en er zijn talloze libraries geschreven, waardoor het gemakkelijk is om gegevens van de HX711 te lezen. Bekijk de aansluitgids hieronder voor meer informatie.

Weegcellen gebruiken een vierdraads Wheatstone-brugconfiguratie om verbinding te maken met de HX711. Deze zijn gewoonlijk gekleurd ROOD, ZWART, WHT, GRN en YLW. Elke kleur komt overeen met de conventionele kleurcodering van weegcellen:
  • Rood (Excitatie + of VCC)
  • Zwart (Excitatie- of GND)
  • Wit (versterker +, signaal + of uitgang +)
  • Groen (A-, S- of O-)
  • Geel (shield)
De YLW-pin fungeert als een optionele ingang die niet is aangesloten op de spanningsmeter, maar wordt gebruikt om te aarden en af te schermen tegen EMI van buitenaf (elektromagnetische interferentie). Houd er rekening mee dat sommige loadcellen kleine variaties in kleurcodering kunnen hebben.

Kenmerken:
  • Spanning: 2,7V - 5V
  • Operatie Stroom: <1.5mA
  • Selecteerbare uitvoersnelheid van 10SPS of 80SPS
  • Gelijktijdige afwijzing van 50 en 60 Hz toevoer
