Adafruit 16-kanaals PWM / Servo Bonnet voor Raspberry Pi

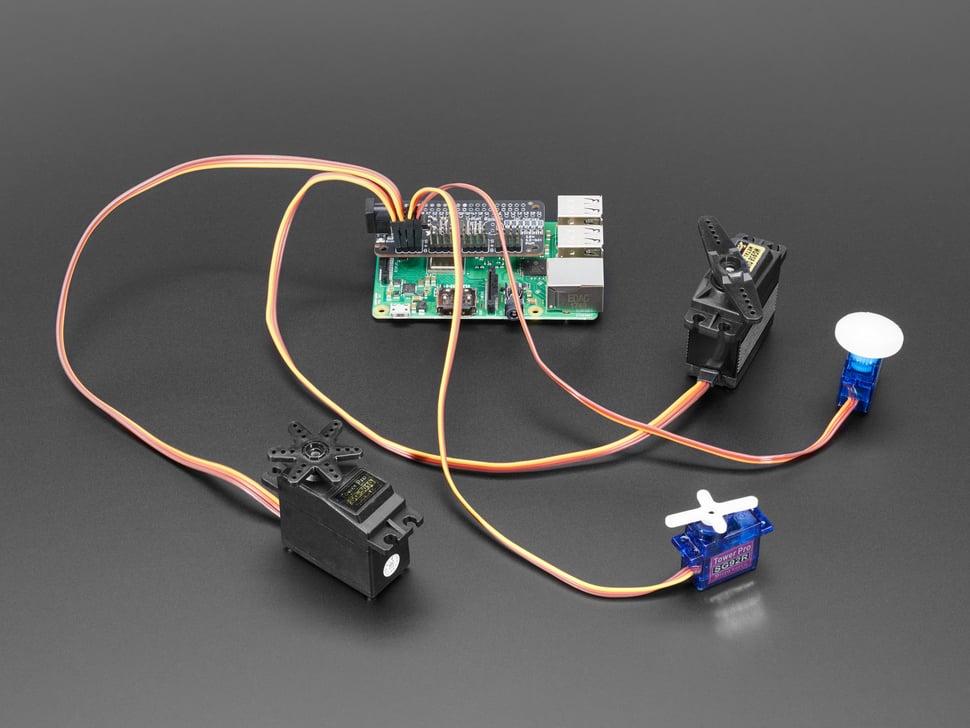

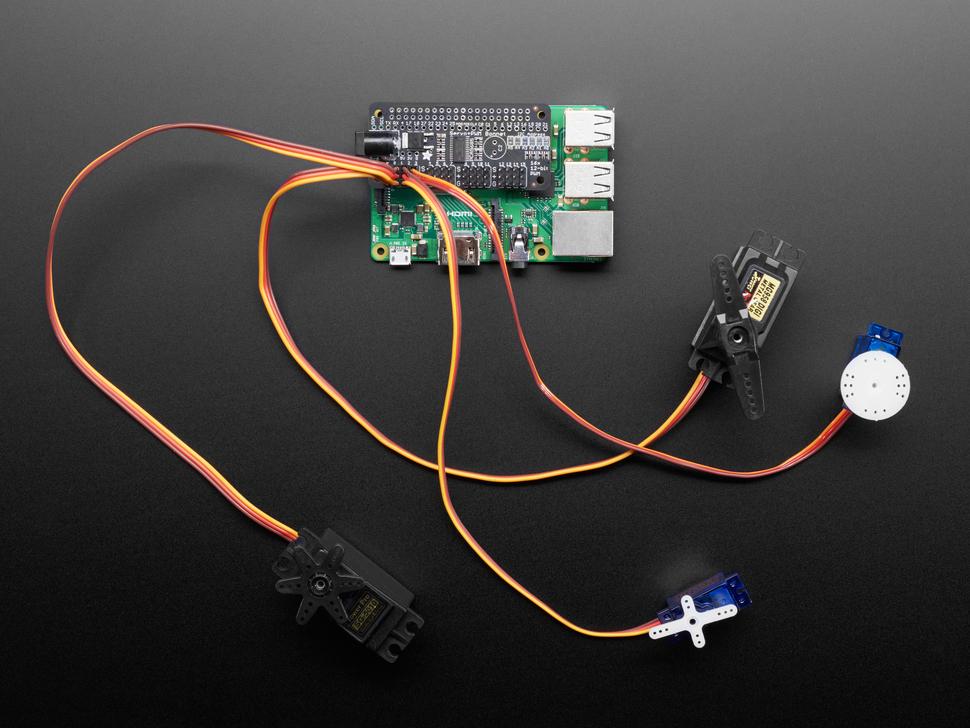

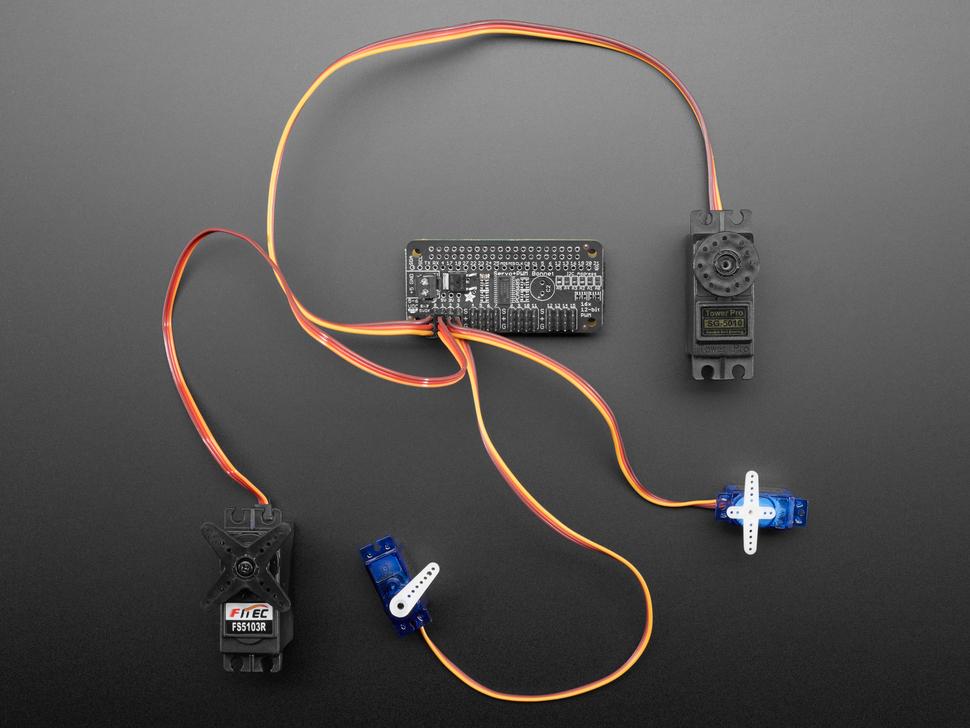

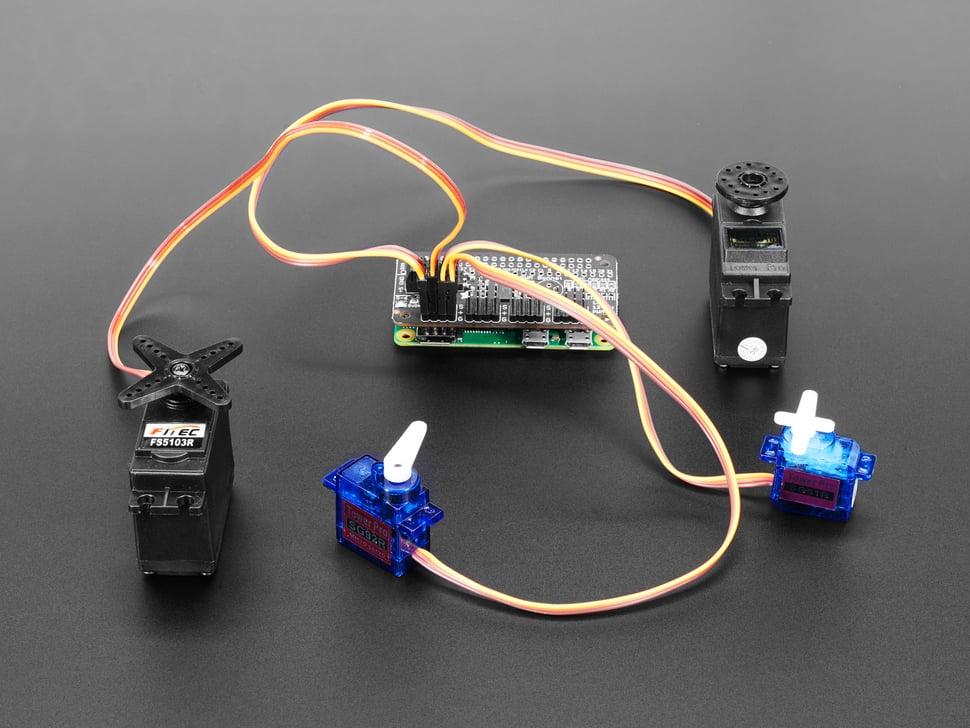

De Raspberry Pi is een veelzijdige computer, maar kent beperkingen bij het aansturen van servomotoren, waarvoor nauwkeurige timingpulsen nodig zijn. De toevoeging van deze Adafruit 16-kanaals 12-bits PWM/Servo Bonnet lost dit op met perfecte timingregeling voor maximaal 16 servo's.

Deze motorkap ondersteunt PWM tot 1,6 kHz met 12-bits precisie, wat zorgt voor een soepele werking. Compatibel met Raspberry Pi Model zero , A+, B+, Pi 2, Pi 3, Pi 4 en Pi 5 en integreert naadloos met je setup. Let op: niet compatibel met modellen met een 2x13-pins header .

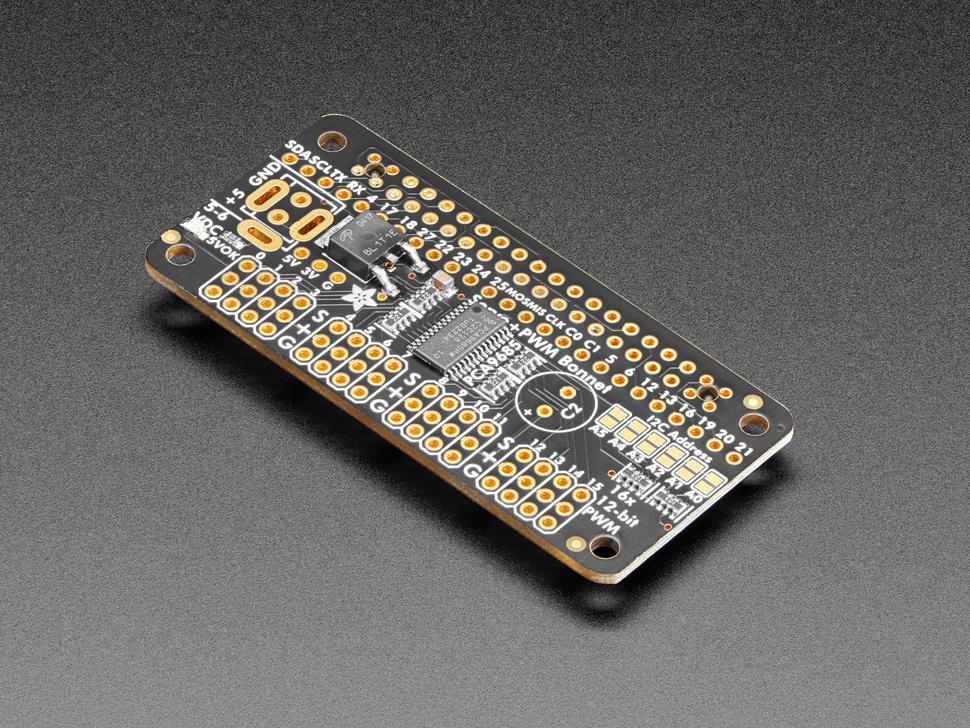

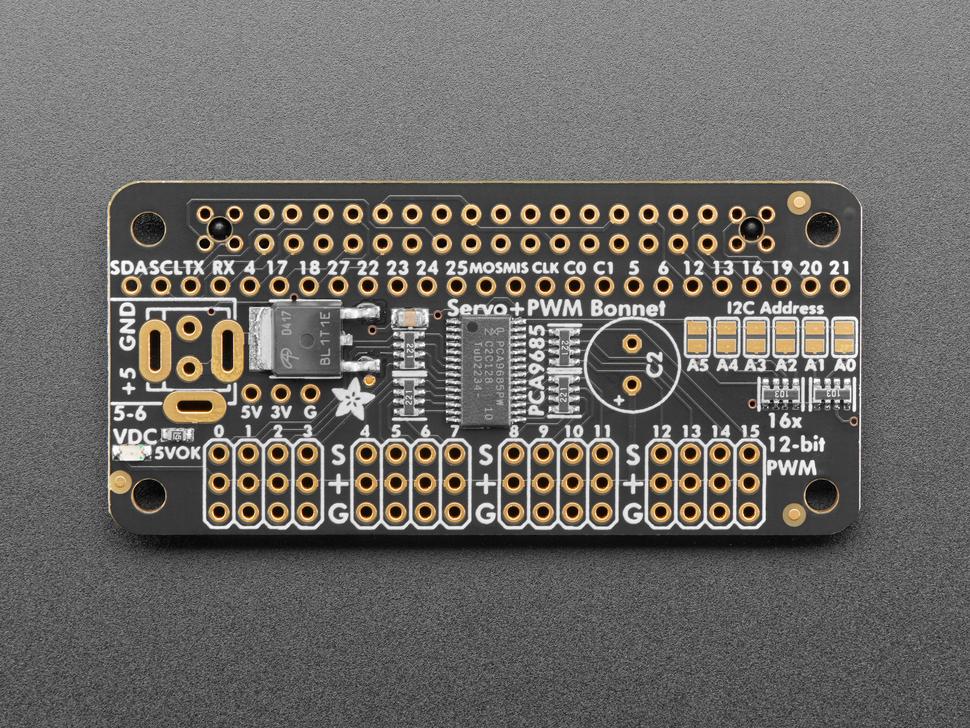

De ingebouwde PWM-controller werkt via I2C met slechts 2 pinnen en stuurt alle 16 kanalen gelijktijdig aan, waardoor de verwerkingstaken van de Pi worden vereenvoudigd. Je kunt tot 62 bonnets stapelen om maar liefst 992 servo's met dezelfde pinnen aan te sturen, wat uitgebreide mogelijkheden biedt voor je projecten.

De motorkap is compatibel met servo's die werken op 5 V en 3,3 V logic levels accepteren. De motorkap is voorzien van een configureerbare jumper om de logische niveau- output indien nodig naar 5 V te schakelen. Onze Python- library zorgt voor een snelle installatie en maakt moeiteloos animaties van uw roboticaprojecten mogelijk.

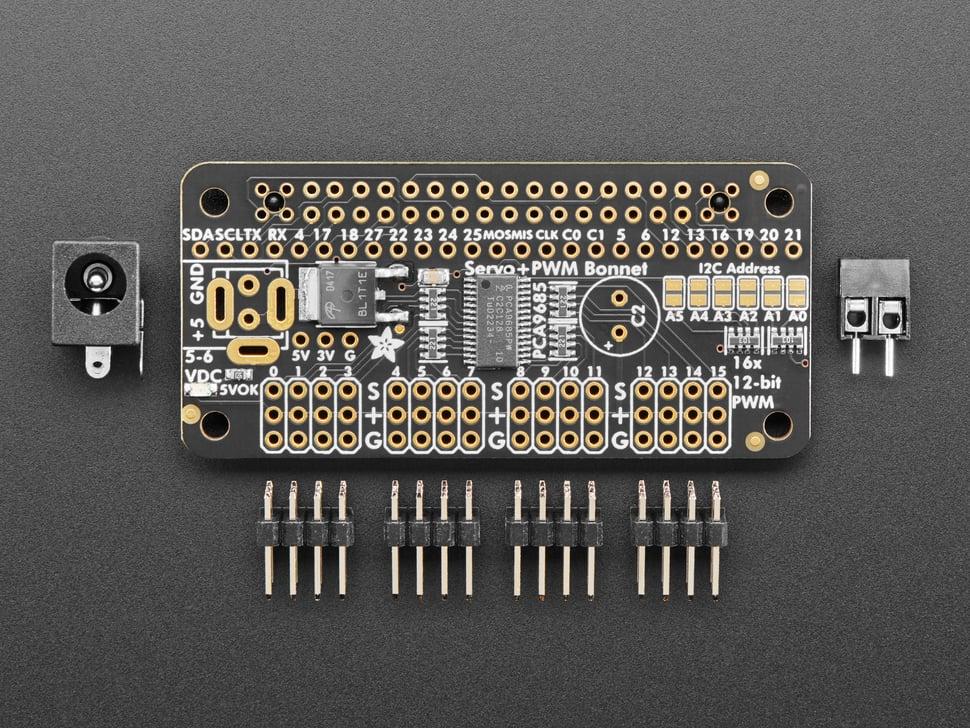

Elke bestelling bevat een servo-kap, een 2-pins aansluitblok, een 2,1 mm DC-aansluiting en vier 3x4- headers . De montage is eenvoudig te solderen. Overweeg voor het stapelen van meerdere kappen een 2x20- header en haakse 3x4- headers toe te voegen.

Let op: Raspberry Pi , servo's en 5V-voeding zijn niet inbegrepen; aanbevolen voedingen vindt u in onze tutorial. De kleur van het meegeleverde aansluitblok kan variëren.
