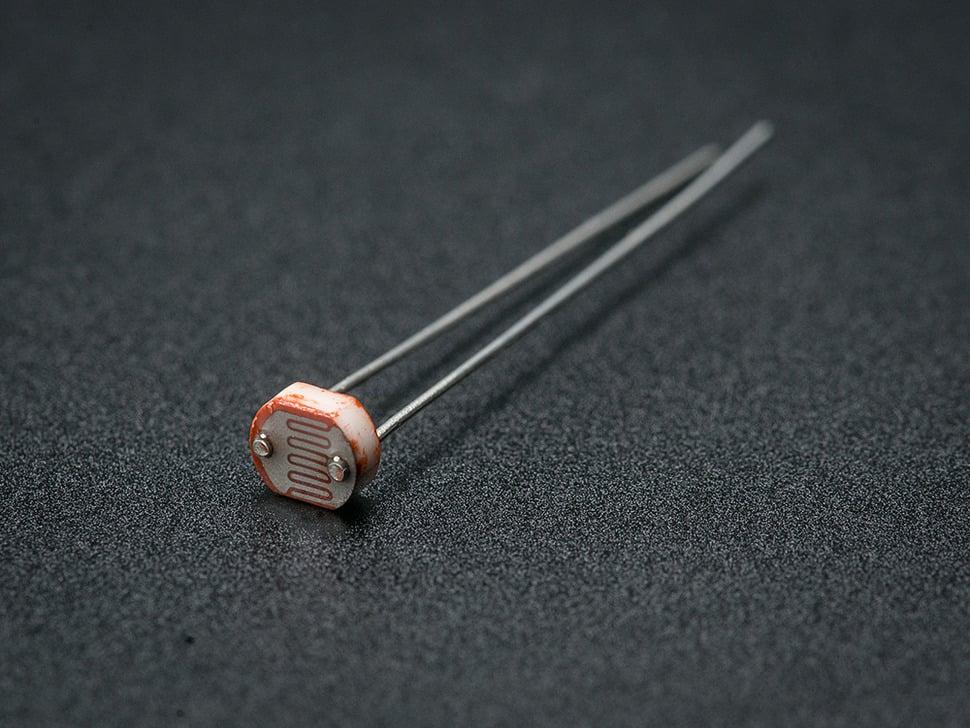

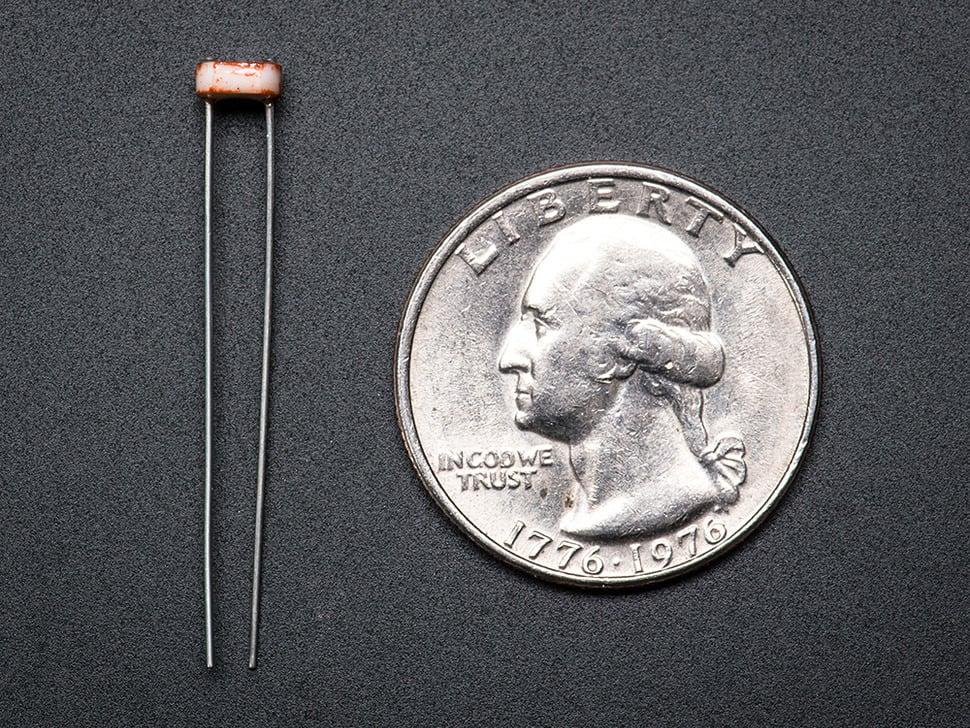

Adafruit Fotocel (CdS-fotoweerstand)

CdS-cellen dienen als compacte lichtsensoren waarvan de weerstand varieert afhankelijk van de lichtinval. Bij helder licht bedraagt de weerstand ongeveer 1 kΩ, terwijl deze in het donker oploopt tot ongeveer 10 kΩ.

Om een CdS-fotocel te gebruiken, sluit u de ene kant aan op een stroombron, bijvoorbeeld 5 V, en de andere kant op een analoge ingang van een microcontroller. Sluit daarnaast een pull-downweerstand van 10 kΩ aan tussen de analoge pin en de ground . Wanneer de pin verlicht is, is de pinspanning hoger dan 2,5 V; wanneer het donker is, nadert deze zero .

Deze fotocellen zijn symmetrisch, wat de installatie eenvoudig maakt. Het is echter belangrijk om te weten dat ze niet aan de RoHS-richtlijn voldoen. Als naleving noodzakelijk is, overweeg dan een fototransistor als alternatief.
