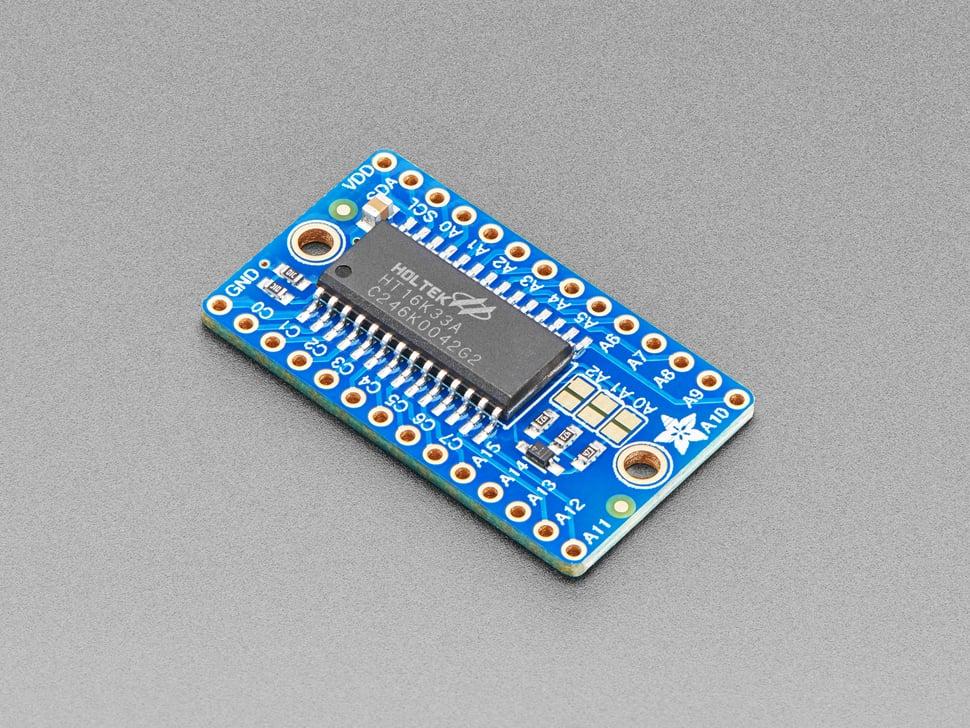

Adafruit 16x8 LED Matrix driver Rugzak - HT16K33 breakout

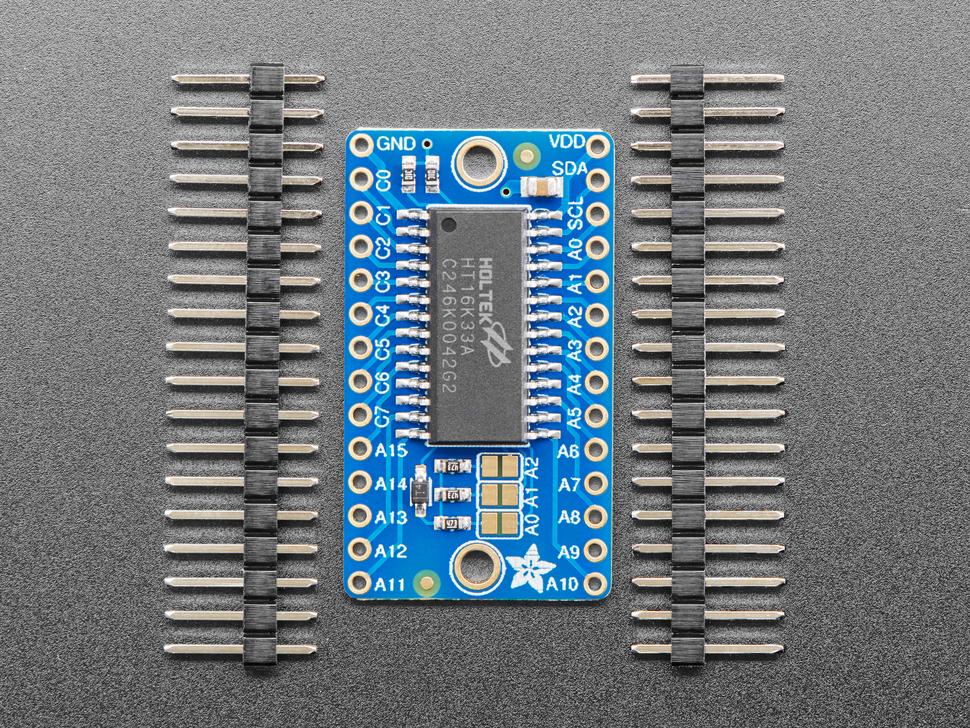

Dit is de magische saus in onze 7-segment- en matrixrugzakken, nu verkrijgbaar in een breadboard -vriendelijk breakout board . De HT16K33 is een handige kleine chip die een gemultiplexte 16x8 matrix kan aansturen, wat overeenkomt met 128 individuele leds.

Deze chip maakt gebruik van het I²C-communicatieprotocol, werkt met slechts 2 pinnen en ondersteunt maximaal 8 selecteerbare I²C-adressen. Deze configuratie maakt in totaal 8 matrices mogelijk, die elk een indrukwekkende 16x8 LED's aansturen, wat neerkomt op een totaal van 1024 LED's.

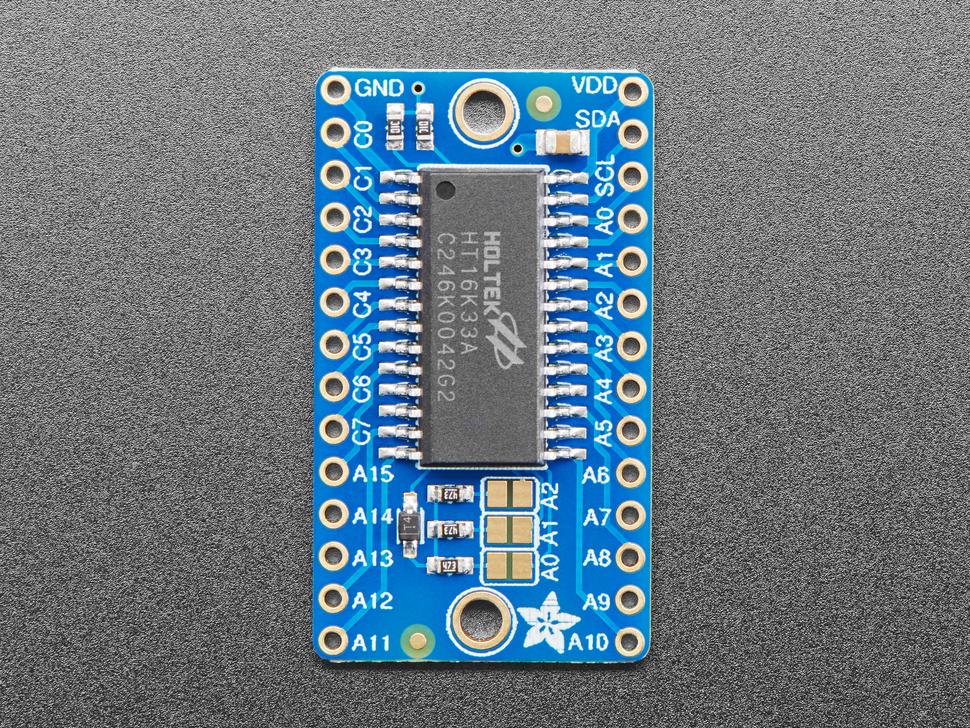

In tegenstelling tot onze LED-matrixsegmentrugzakken heeft deze breakout geen voorgeboorde gaten voor een bestaande LED-module. In plaats daarvan zijn alle 16 anodes en 8 kathodes broken out over de I²C- en voedingspinnen. U moet de anodes en kathodes aansluiten op basis van uw datasheet en ervoor zorgen dat de pinnen correct zijn uitgelijnd.

Met de vrijheid om elke gewenste matrix aan te sluiten, kunt u met onze handige library aangepaste configuraties programmeren en display . Hoewel de driver LED's kan in- en uitschakelen, mist hij de functionaliteit om ze individueel via PWM te dimmen.

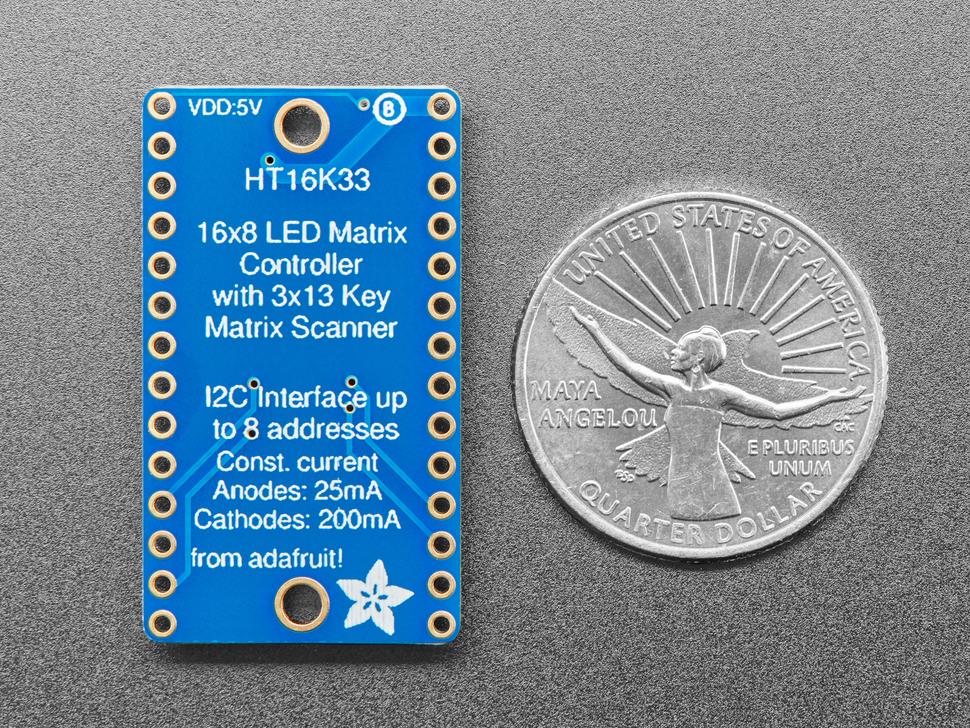

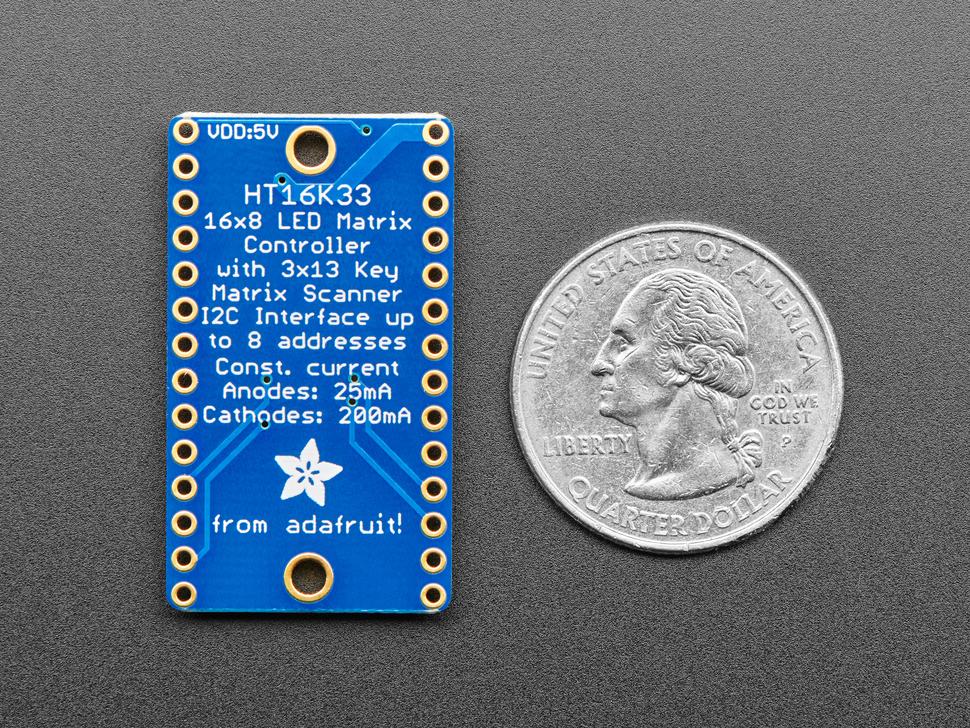

Deze chip is stabiel en wordt ondersteund door zowel Arduino als Pi, met de meegeleverde voorbeeldcode. De chip ondersteunt ook het lezen van een 3x13-toetsenbordmatrix, hoewel de voorbeeldcode hiervoor niet in onze library is opgenomen. Raadpleeg de datasheet voor gedetailleerde informatie over de mogelijkheden van het toetsenbord.
