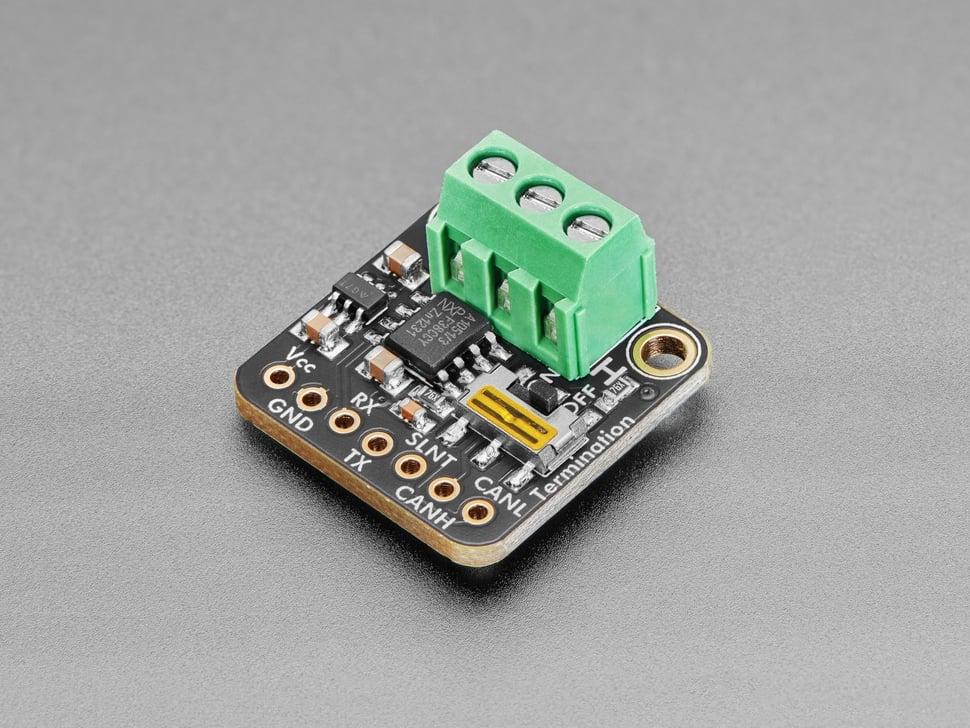

Adafruit CAN Pal - CAN-bus Transceiver

Als je een board wilt verbinden met native CAN Peripheral-ondersteuning, dan zet de Adafruit CAN Pal Transceiver de 3V logicasignalen om naar CAN-logicaniveaus met de benodigde differentiële signalering. Let op dat niet alle chips CAN-ondersteuning hebben!

De transceiver is compatibel met de ESP32, SAME51, STM32F405 en de Teensy 4 serie. Zorg ervoor dat de chip van je board CAN-ondersteuning heeft en dat de RX- en TX-pinnen beschikbaar zijn voor aansluiting. Ook al delen ze de namen 'RX' en 'TX' met UART, CAN Bus is een aparte interface die bekend staat om zijn betrouwbare communicatie binnen kleinschalige netwerken zoals die in auto's, robotica of sensoroplossingen.

CAN-bus werkt met tweedraadse differentiële signalering, perfect voor lange afstanden en rumoerige omgevingen, en stuurt berichten met een snelheid van ongeveer 1 Mbps. Netwerkknooppunten synchroniseren zich op een vaste frequentie en gebruiken adressen om binnenkomende berichten te filteren, waardoor meerdere knooppunten makkelijk kunnen meedoen en communiceren. Mechanismen voor botsingsdetectie en opnieuw verzenden verbeteren de betrouwbaarheid van de communicatie.

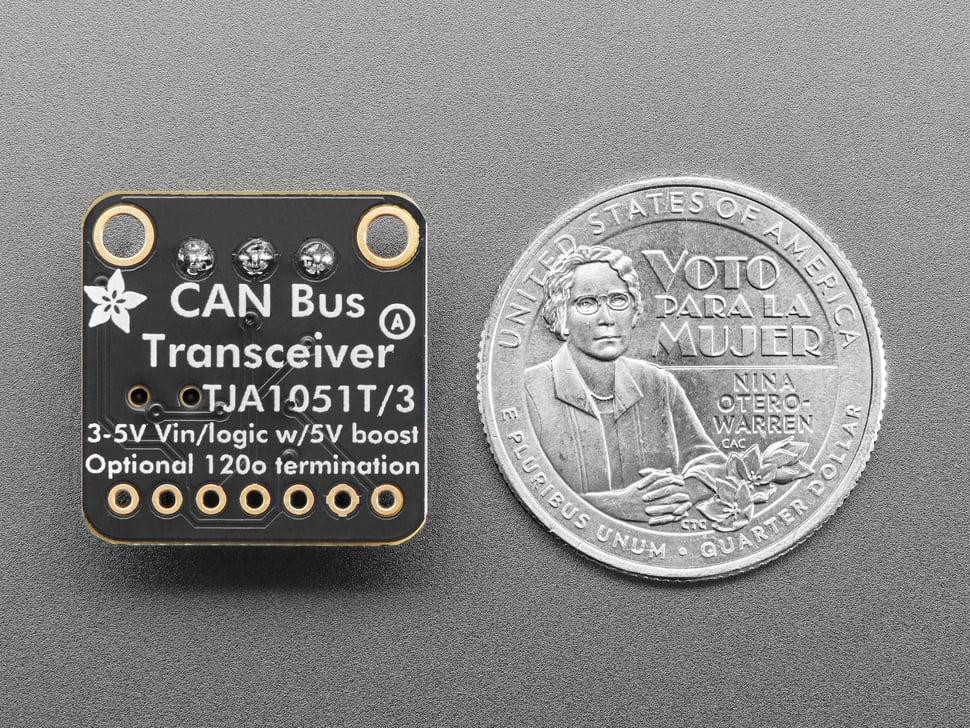

Deze breakout-maatje is ontworpen met verbeteringen voor veelzijdige CAN-toepassingen. De TJA1051/T3 maakt communicatie mogelijk met 3,3V tot 5V logica, waardoor het geschikt is voor moderne microcontrollers. Een ingebouwde 5V charge-pump spanningsgenerator voorziet de transceiver van stroom zonder een aparte 5V ingang nodig te hebben. Voorzien van een vooraf gesoldeerd 3,5mm terminalblok, biedt het snelle toegang tot de High en Low datalijnen en aarde. Een schakelaar aan boord maakt het makkelijk om de 120-ohm serieweerstand te beheren.

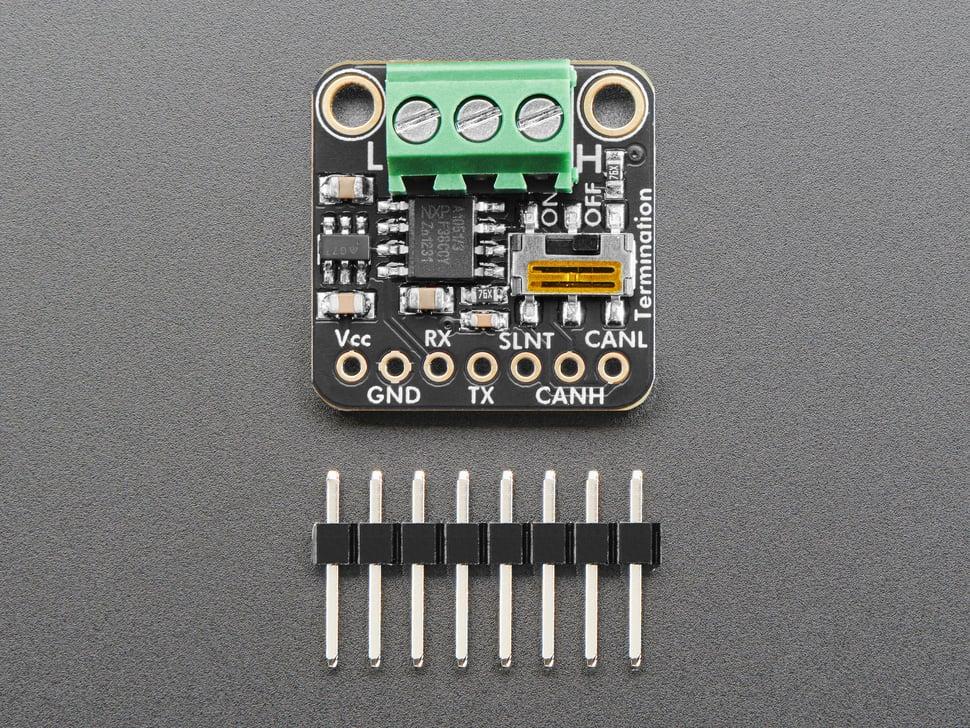

Elke bestelling bevat een gemonteerd maatje, een voorgemonteerd terminalblok en headers - klaar voor jou om af te maken met minimale soldeerinspanningen.
