Adafruit DRV8833 DC/stappenmotor motor driver breakout board

Artikelnr. P3297 Merk Adafruit Model 3297 Share Schrijf een review

Beschrijving

Laat twee DC motors draaien of stap een bipolaire of unipolaire stepper met maximaal 1,2 A per kanaal met behulp van de DRV8833. Deze motor driver chip is een mooi alternatief voor de TB6612 driver . Net als die chip krijg je 2 volledige H-bruggen, maar deze chip is beter voor laagspanningsgebruik (kan lopen van 2,7 V tot 10,8 V motorvermogen) en heeft een ingebouwde stroombegrenzing. We hebben hem ingesteld voor 1A stroombegrenzing zodat je niet meer dan 2A per chip krijgt, maar je kunt de stroombegrenzing ook uitschakelen, of wijzigen in een andere limiet!

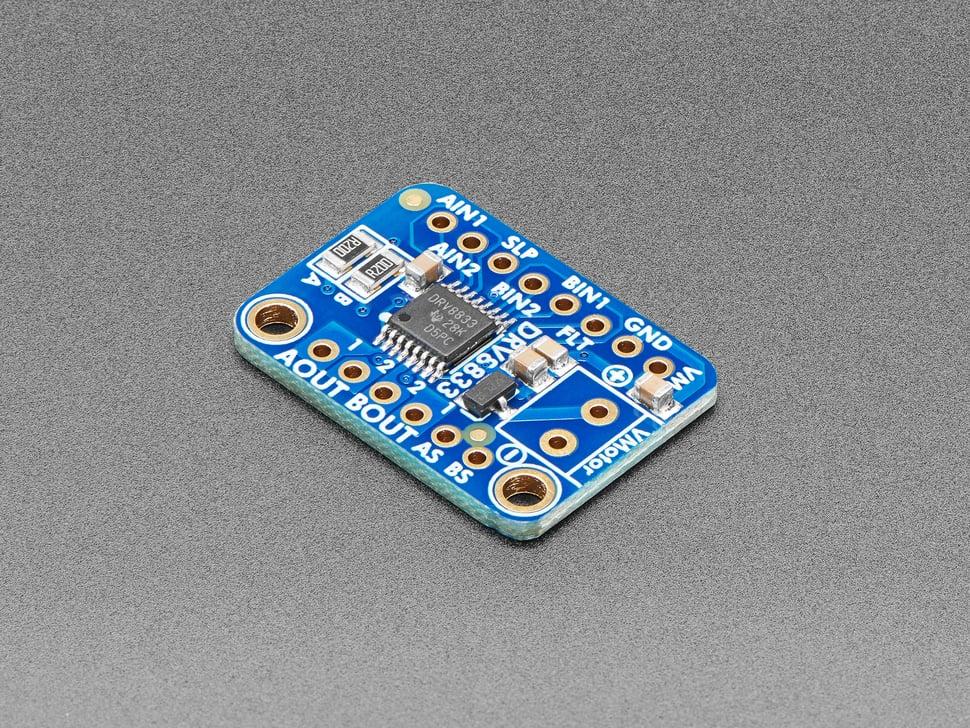

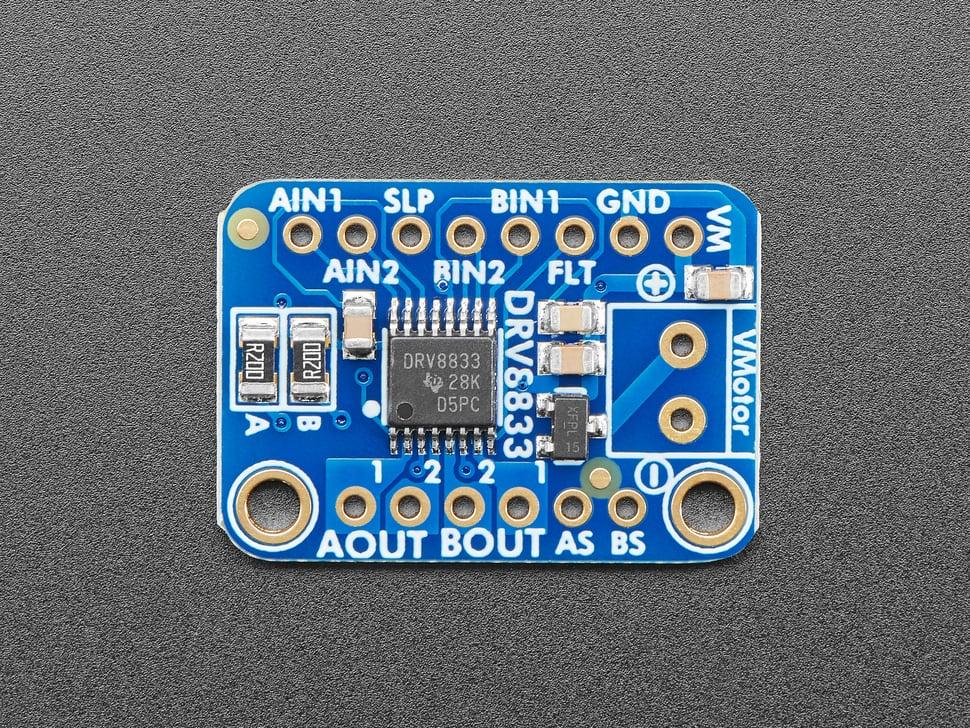

We solderen hier DRV8833 op een breakout - board voor u, met een polariteitsbeschermende FET op de motorspanningsingang. Elke breakout -chip bevat twee volledige H-bruggen (vier halve H-bruggen). Dat betekent dat je twee DC motors bidirectioneel aanstuurt, of één stappenmotor. Zorg ervoor dat ze goed zijn voor ongeveer 1,2 ampère of minder stroom, want dat is de limiet van deze chip. Ze kunnen wel een piek van 2A aan, maar dat is slechts voor een korte tijd, als je de door ons ingestelde stroombegrenzing uitschakelt. Wat we het leukst vinden aan deze specifieke driver is dat hij intern wordt geleverd met ingebouwde terugslagdiodes, zodat u zich geen zorgen hoeft te maken dat de inductieve kick uw project of driver beschadigt! U hoeft zich ook minder zorgen te maken over het doorbranden van de chip door oversturing, aangezien er stroombegrenzing is.


Er zijn twee digitale inputs per H-brug (één voor elke helft van de brug), u kunt een van de inputs PWM-en om de motorsnelheid te regelen. Werkt op 2,7V-10,8V logisch/motorvermogen. De motorspanning is hetzelfde als de logische spanning, maar een logische spanning van 2,7 V of meer werkt, dus u hoeft zich geen zorgen te maken als u de motoren voedt vanaf 9 V en 3,3 V logica gebruikt.

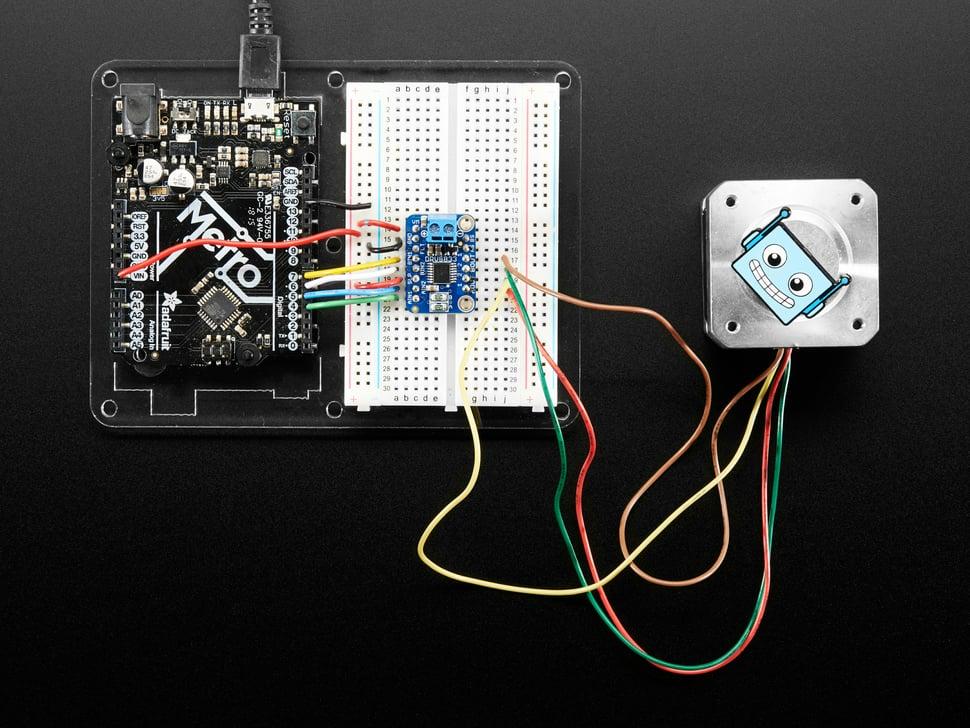

Wordt geleverd als een geassembleerde en geteste breakout plus een kleine strip header . U moet wat licht solderen om de header op de breakout -printplaat te bevestigen. Arduino, motoren en voeding niet inbegrepen.


Opmerking: Het klemmenblok dat bij uw product wordt geleverd, kan blauw of zwart zijn.
