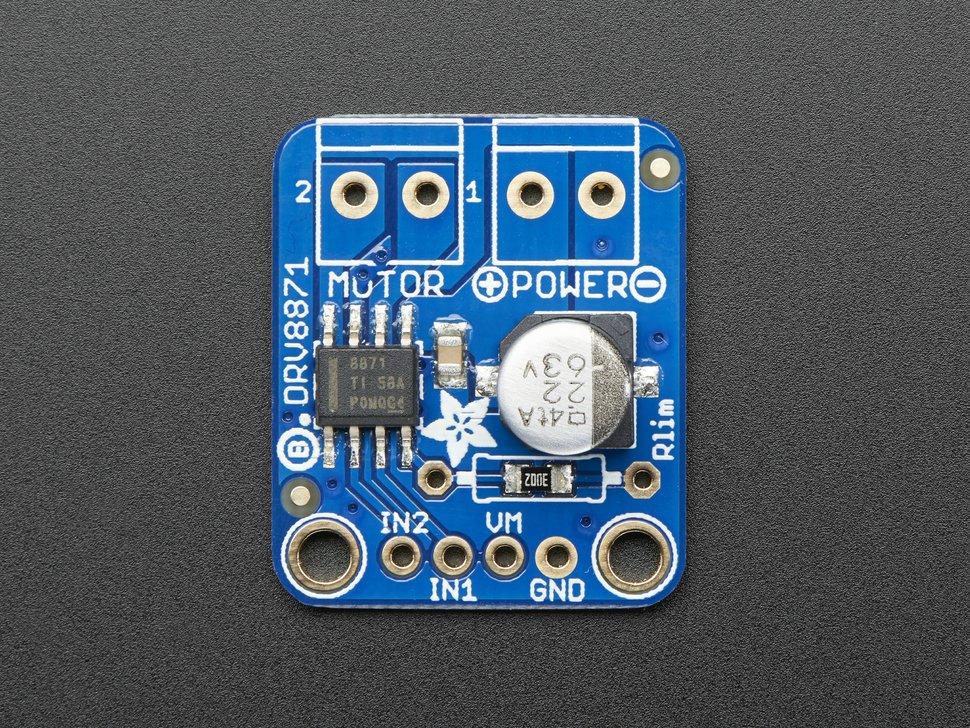

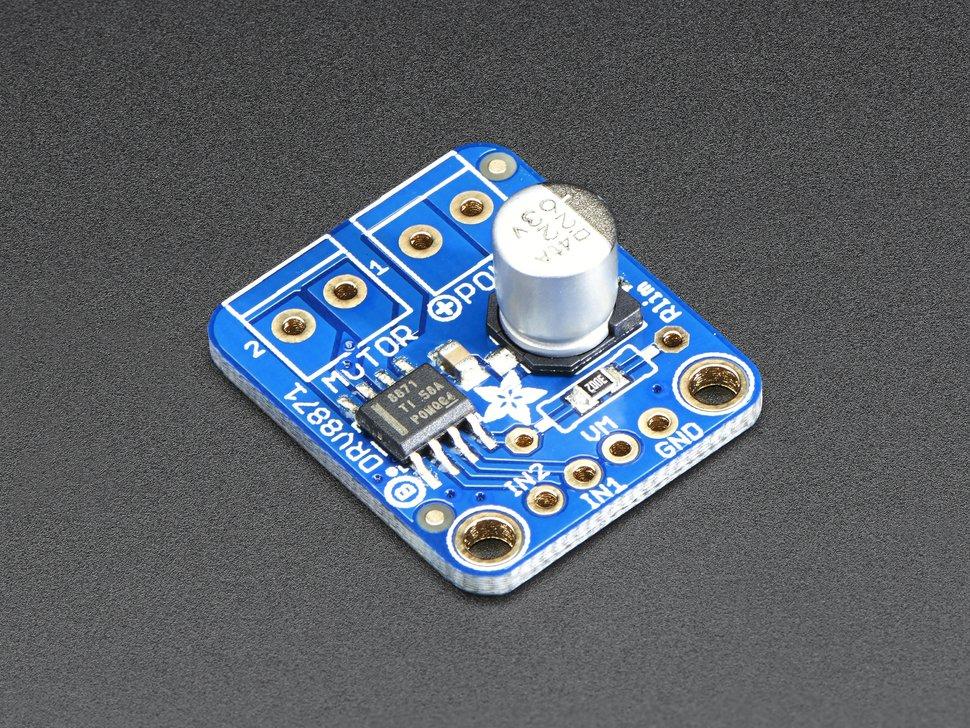

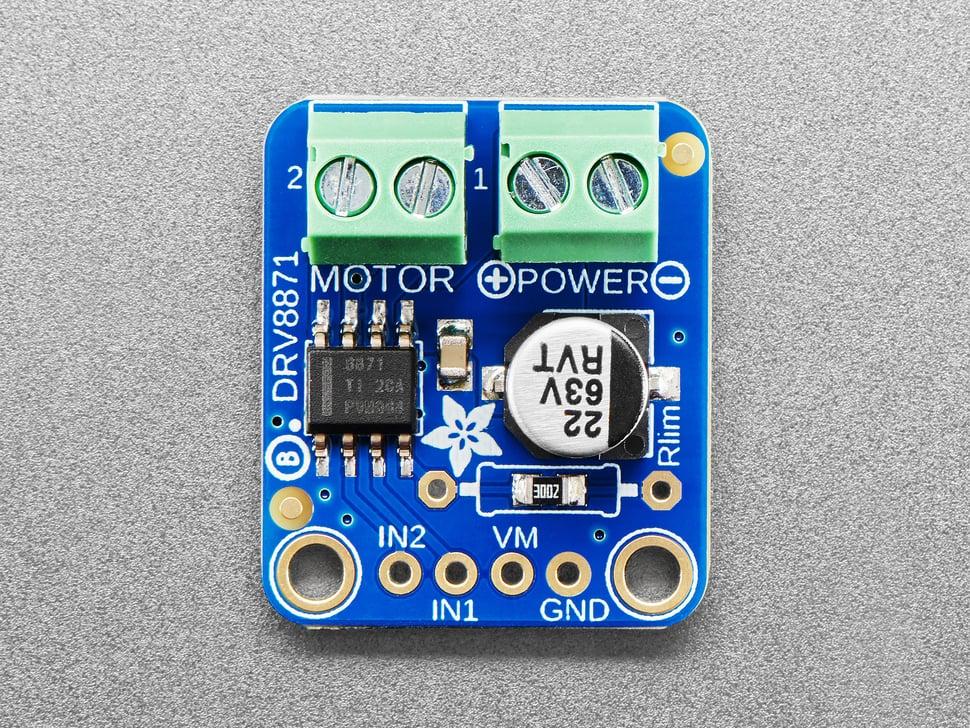

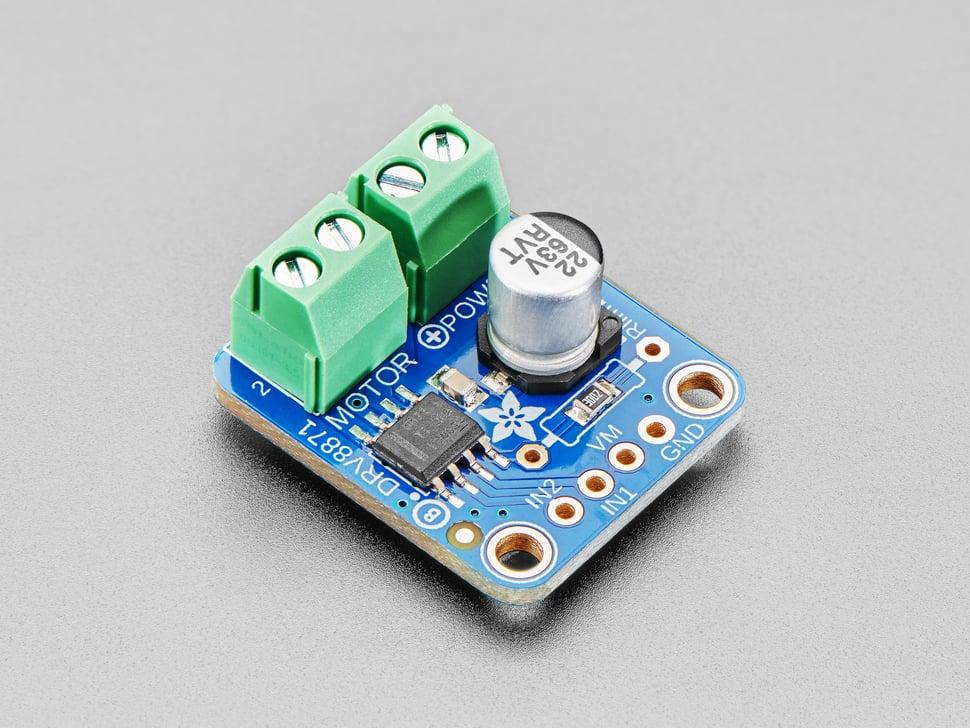

Adafruit DRV8871 DC motor driver breakout board - 3.6A Max

Artikelnr. P3190 Merk Adafruit Model 3190 Share
Adafruit DRV8871 DC motor driver breakout board - 3.6A Max



Beschrijving

Verhoog uw robotica met krachtig Adafruit DRV8871 breakout - board voor motor driver. Deze motor driver heeft veel geweldige specificaties die hem nuttig maken voor een breed scala aan mechatronica. Met name de eenvoudige door weerstand ingestelde stroombegrenzing en auto-magic PWM-ondersteuning maken het supergemakkelijk te gebruiken met vrijwel elke brushed DC motor .
Bekijk de specificaties van de DRV8871:
  • 6,5 V tot 45 V motorspanning
  • Tot 5,5 V logisch niveau op IN-pinnen
  • 565mΩ Standaard RDS(aan) (hoog + laag)
  • 3.6A piekstroom
  • PWM-besturing
  • Stroombegrenzing/regeling zonder een inline meetweerstand
  • Onderspanningsblokkering
  • Overstroombeveiliging
  • Thermische uitschakeling

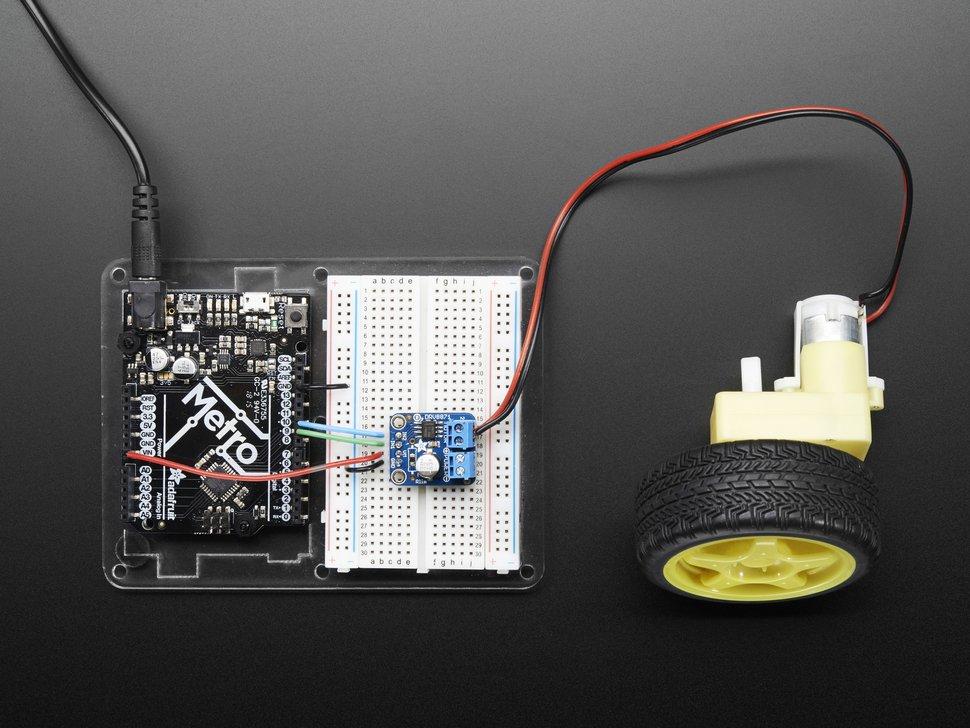

Het gebruik ervan is supereenvoudig. Sluit uw motor aan op het OUT-klemmenblok. Voorzie het board van stroom met 6,5-45 VDC ingeschakeld VMotor en schakel de H-brug ingangsbesturing in IN 1 en IN 2. U kunt zelfs de inputs PWM en de driver -chip zal het juiste doen.
U kunt de stroombegrenzing instellen met een externe weerstand Rlim. We solderen er standaard een weerstand van 30K in voor een stroomlimiet van ~2A, maar u kunt deze weerstand verwijderen en/of er een weerstand overheen solderen om de weerstand en de limiet te veranderen.

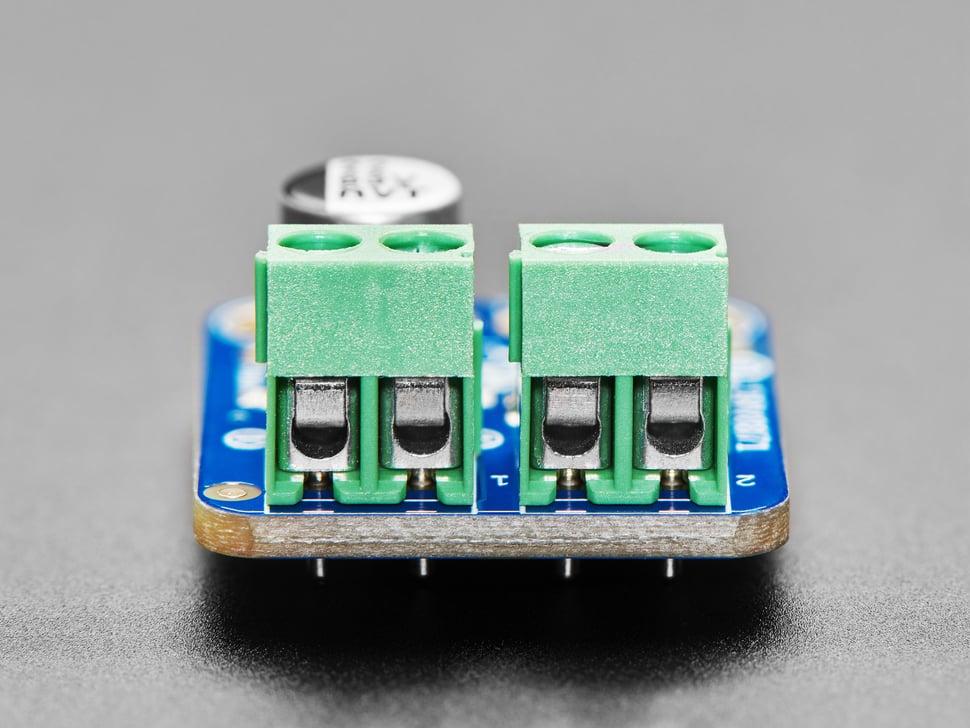

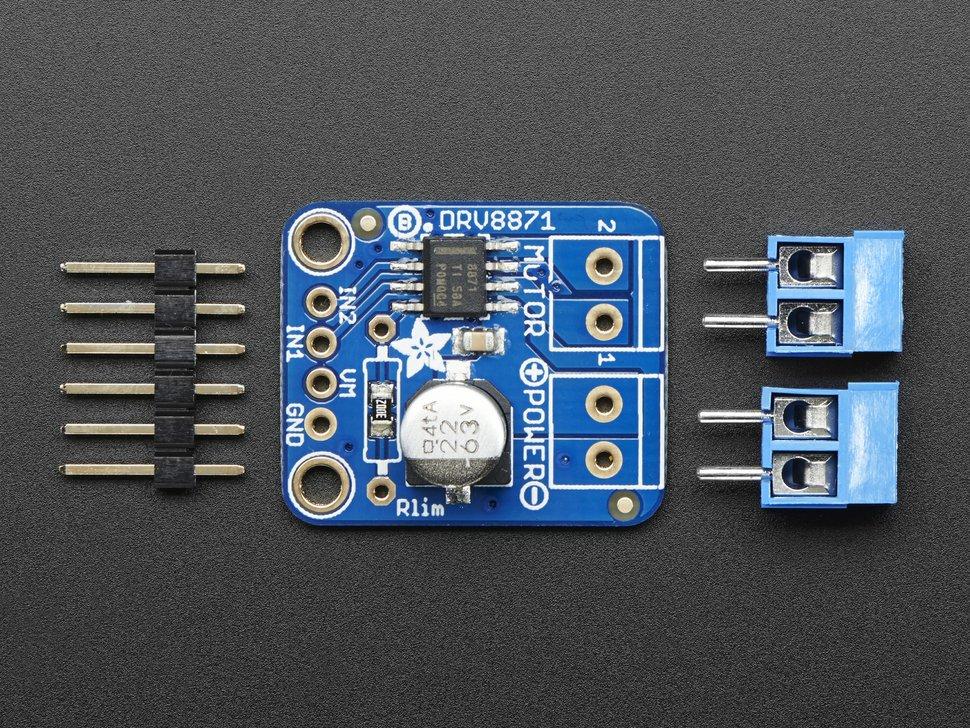

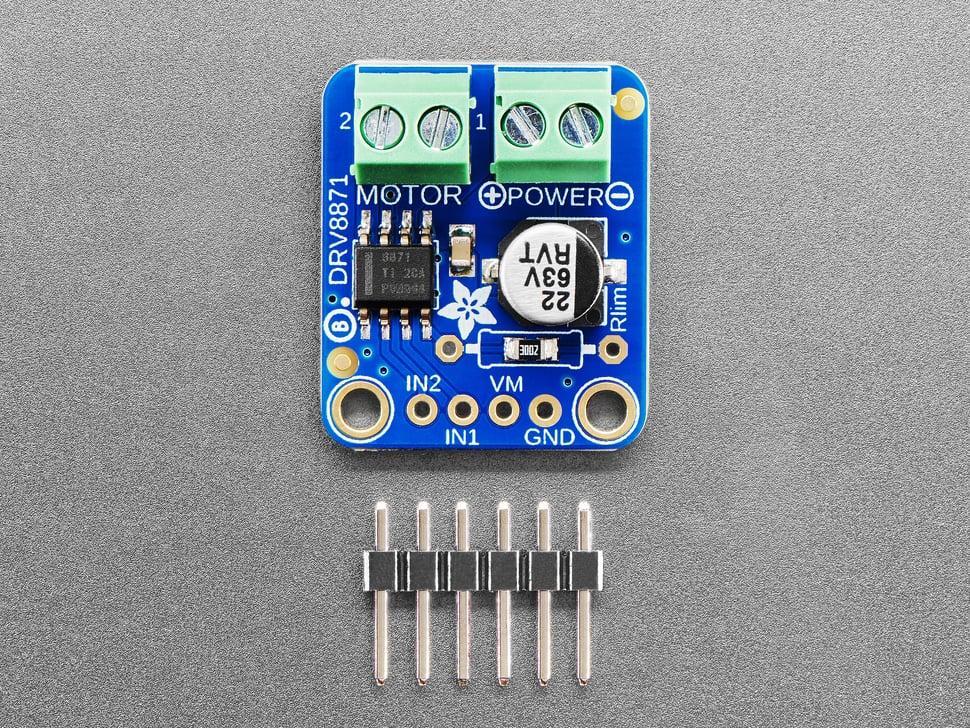

Elke bestelling wordt geleverd met een volledig geassembleerde en geteste motor driver breakout , twee 2-pins terminal blocks en een kleine strip header . Er is wat licht soldeerwerk nodig om de header en terminal blocks te bevestigen, maar het is een eenvoudige taak die kan worden uitgevoerd met standaard soldeerapparatuur.
Opmerking: De terminal blocks die bij uw product worden geleverd, kunnen blauw of zwart zijn.

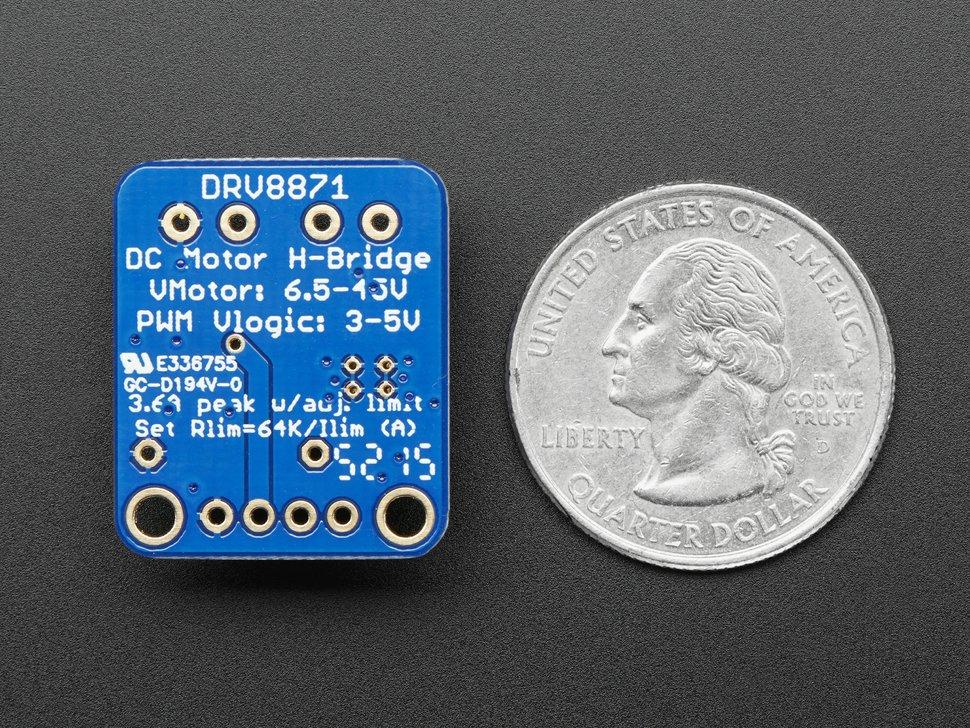

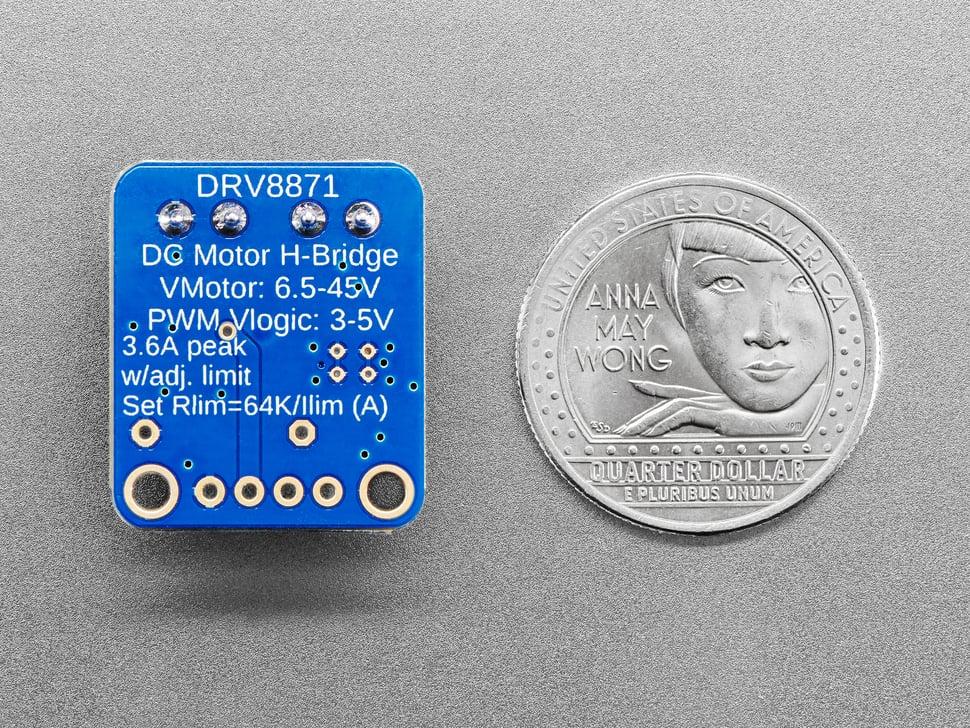

Productafmetingen: 24,4 mm x 20,4 mm x 9,7 mm / 1,0 "x 0,8" x 0,4 "
Productgewicht: 2,2 g / 0,1 oz

Eigenschappen

Merk informatie
Merk Adafruit
Model3190
Adafruit
€ 8,80€ 7,30 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 10 tot 30 werkdagen
Verzonden vanaf € 3,50 (NL) 30 dagen bedenktermijn Uitstekende service

Soortgelijke producten

Vragen en antwoorden

Klant ervaringen

The Netherlands
Werkt goed Keurig afgewerkte module
Perfect om de kerstverlichting mee aan te sturen :-) Veel LED kerstverlichting die effectjes hebben met knipperen en faden gebruiken vaak een H-bridge en een spanning van 31V. Ik heb het kastje wat bij de verlichting zat weggehaald, gebruik nu deze module er voor in de plaats samen met een Arduino en MySensors en kan nu eigen effecten via domotica bedienen.
