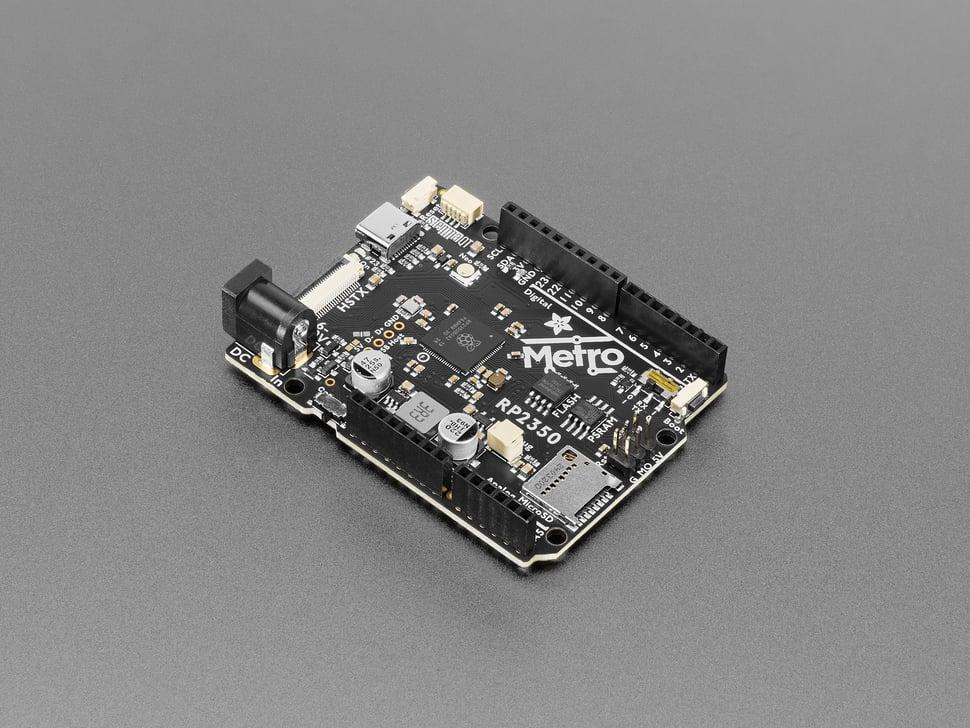

Adafruit Metro RP2350 met PSRAM

Choo! Choo! Dit is de RP2350 Metro Lijn, die stopt bij alle stations: "Dual Cortex M33 berg", "528K RAM rotonde" en "16 Megabytes Flash stad", met een extra stop bij "8 Megabytes PSRAM dorp". Deze trein zit vol met hardware-essentials voor een uitgebreide ontwikkelbord die projecten ondersteunt die compatibiliteit met Arduino-vorm of extra ruimte en debuggingbronnen nodig hebben.

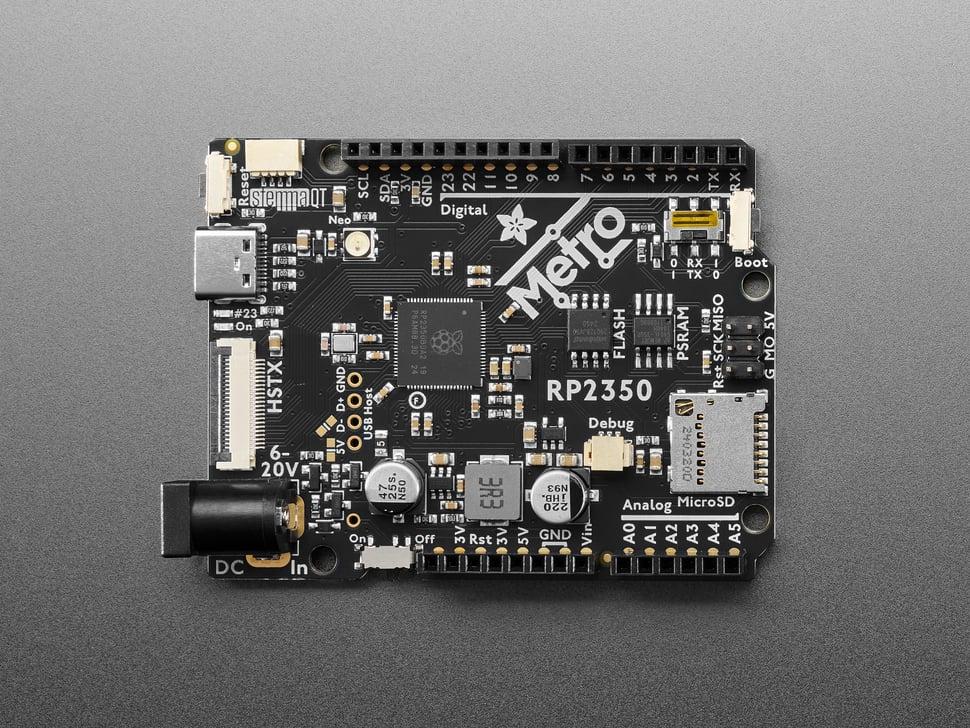

Belangrijkste functies zijn onder andere een RP2350 hoofchip die draait op een 150MHz klok, 3.3V logica, 16MB QSPI Flash voor programma-opslag en 8MB QSPI PSRAM voor extra dynamisch geheugen. Er zijn 37 beschikbare GPIO: 23 op socket/SPI headers, 12 op de HSTX-poort en nog 2 voor USB-host. Zes van deze GPIO's zijn ook analoge ingangen.

Geniet van de flexibiliteit met een Micro SD-kaartslot dat bedraad is voor SPI-interfacing en geavanceerde gebruikers-SDIO-interfacing. Een 5V Buck Converter met TPS563201 biedt een 6~17V DC input en tot 2A output. Met functies zoals een ingebouwde RGB NeoPixel, #23 LED, een Stemma QT-poort voor I2C randapparatuur en sensoren, is het super veelzijdig. De 22-pin 3-lane differentiële HSTX FPC-poort, met 'Pi 5' compatibele pinout, zorgt voor snelle DVI-video output, met 12 extra GPIO's voor meer pinnen indien nodig.

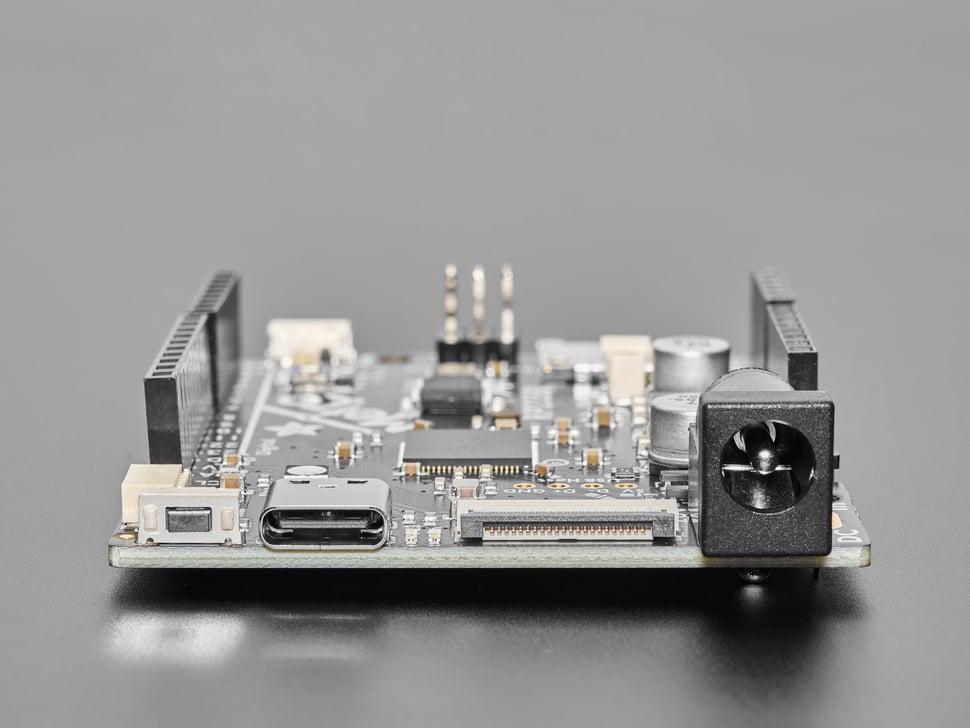

Zorg voor gebruiksvriendelijke reset- en opstartknoppen aan de rand van de printplaat, en een Pico Probe-debugpoort. Er zijn meerdere voedingsopties, zoals USB Type C voor stroom en data, en een 5.5mm/2.1mm DC-ingang voor 6-17VDC stroom, met een aan/uit-schakelaar voor de DC-ingang. De RP2350 gebruikt een RX/TX-schakelaar voor het eenvoudig wisselen van de D0- en D1-locatie.

De unieke 'permanente ROM' USB UF2-bootloader maakt naadloos programmeren via USB mogelijk, doordat hij verschijnt als een USB-schijfstation voor het slepen en neerzetten van firmware. Voor Adafruit-gebruikers is dit herkenbaar, want deze functie elimineert de noodzaak voor reset met dubbelklikken. In plaats daarvan houd je BOOTSEL ingedrukt tijdens het opstarten om binnen te komen.

Ondersteuning voor programmeren strekt zich uit tot C/C++, onofficiële Arduino-ondersteuning, een officiële MicroPython-poort en een CircuitPython-poort. CircuitPython wordt aangeraden vanwege het gemak en de brede compatibiliteit met drivers, displays, sensoren en meer van Adafruit.

Met veel RAM-geheugen aan boord, maar externe FLASH-geheugen, is deze board uitgerust met 16MB, gedeeld tussen het draaiende programma en de opslag voor bestanden voor Python-varianten. Bij het gebruik van C/C++ is het volledige flash-geheugen beschikbaar, waardoor er zo’n 14MB over blijft voor extra code, bestanden, afbeeldingen en lettertypes in Python.

Technische specificaties omvatten Dual ARM Cortex-M33 met een floating point unit of Dual RISC-V @ 150MHz, 520 kB on-chip SRAM, 8 kB eenmalig programmeerbaar (OTP) geheugen, en ondersteuning voor off-chip Flash en externe QSPI PSRAM. Extra features zijn onder andere een DMA-controller, geïntegreerde stroomvoorzieningssystemen, hardwareversnellers, en een uitgebreid assortiment aan randapparatuur voor verbeterde operationele mogelijkheden.

Let op, de Adafruit Metro RP2350 heeft de A2-versie van de RP2350, die beïnvloed wordt door het E9-erratum. Dit heeft gevolgen voor het gebruik van GPIO en PIO, zoals high-impedance inputs en interne pulldowns. Je moet misschien gebruik maken van weerstanden van 8.2K of kleiner voor bepaalde toepassingen. Vanaf februari 2025 is alleen de A2-versie beschikbaar.
