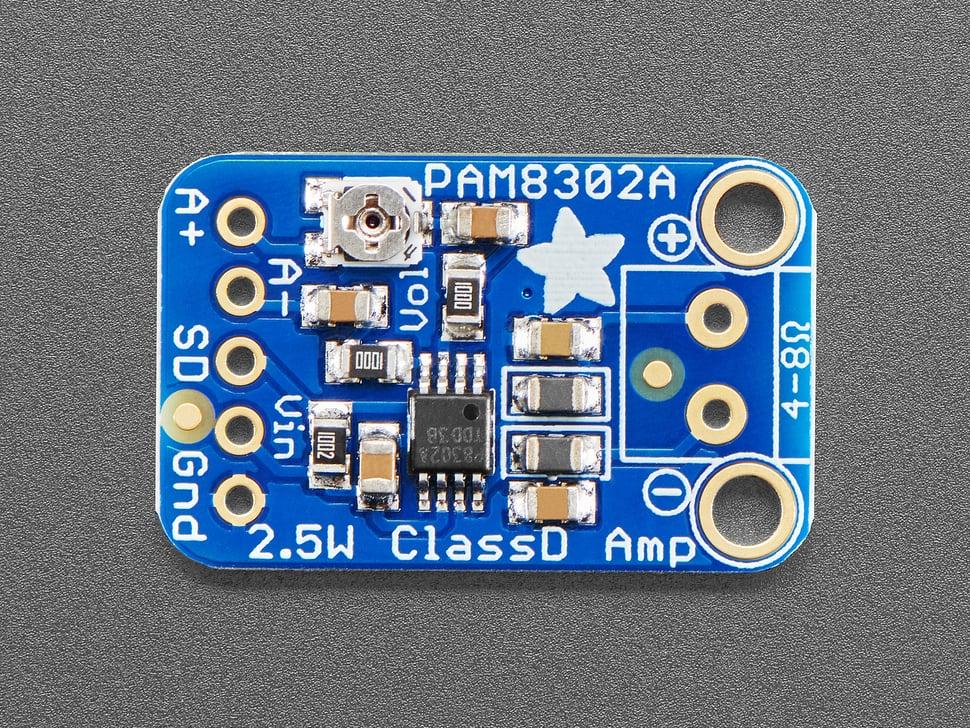

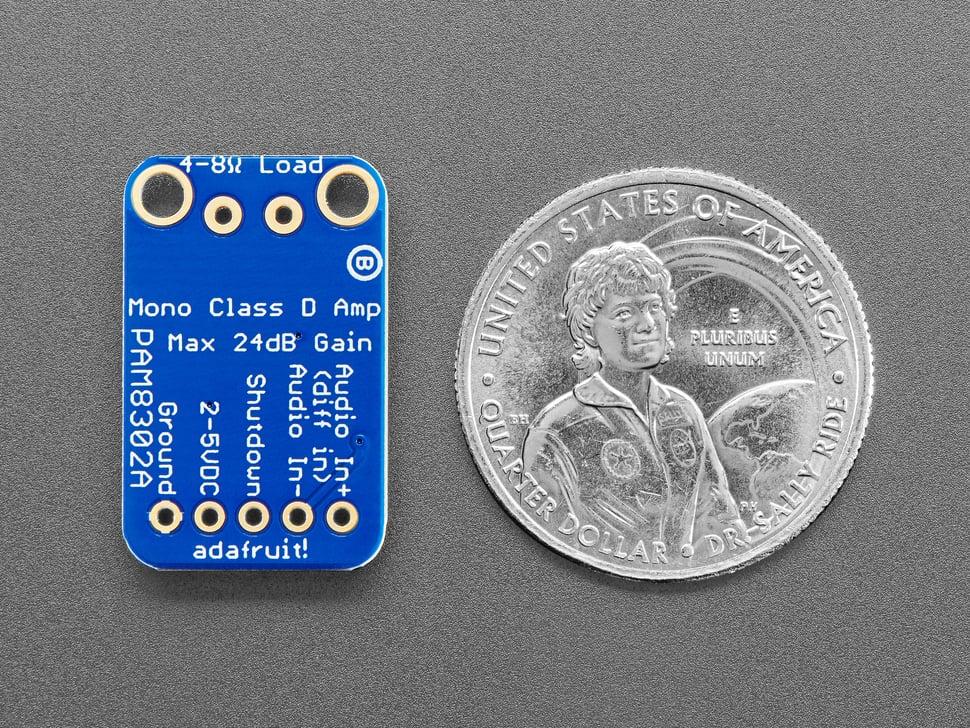

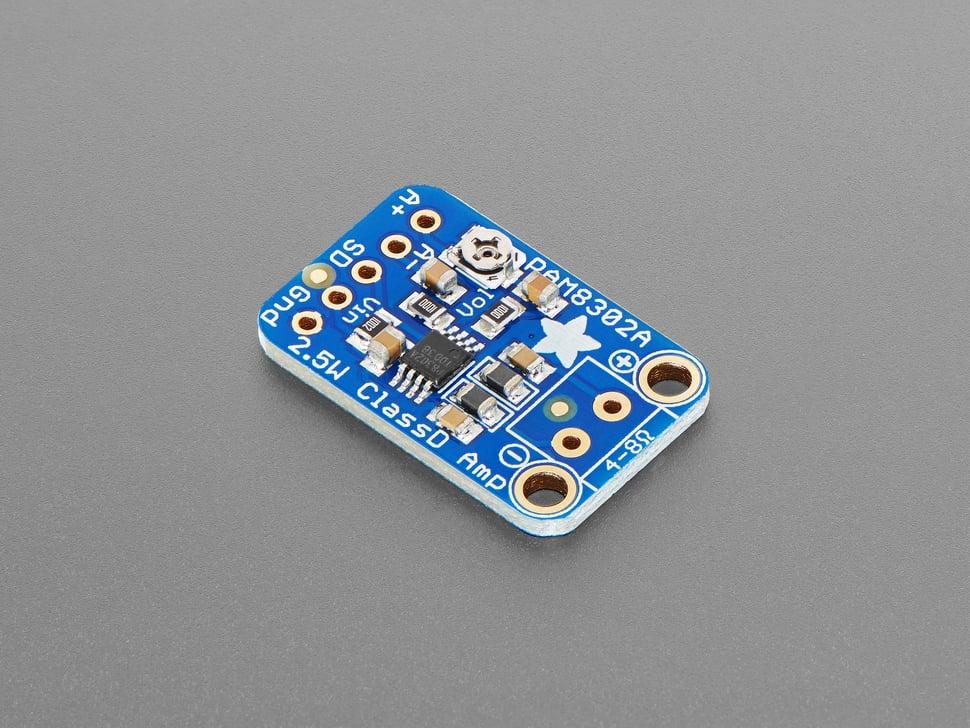

Adafruit Mono 2.5W Klasse D Audioversterker - PAM8302

Artikelnr. P2130 Merk Adafruit Model 2130 Share Schrijf een review

Beschrijving

Deze superkleine monoversterker is verrassend krachtig - hij kan tot 2,5 watt leveren aan luidsprekers met een impedantie van 4-8 ohm. In de miniatuurchip bevindt zich een klasse D-controller, die kan werken van 2,0V-5,5VDC. Aangezien de versterker een klasse D is, is hij zeer efficiënt (meer dan 90% efficiënt bij het aansturen van een 8Ω-luidspreker met meer dan een halve Watt) - waardoor hij perfect is voor draagbare projecten en projecten op batterijen. Het heeft een ingebouwde thermische en overstroombeveiliging, maar we konden nauwelijks zien dat het warm werd. Er is zelfs een volumetrimpot, zodat u het volume op het board kunt aanpassen vanaf de standaard 24dB versterking. Dit board is een welkome upgrade naar basis "LM386" versterkers!

De A+ en A- inputs van de versterker gaan door 1.0uF condensatoren, dus ze zijn volledig 'differentieel' - als je geen differentiële outputs hebt, koppel je gewoon de Audio-pin aan ground . De output is "Bridge Tied" - dat betekent dat de output rechtstreeks op de luidsprekerpinnen zijn aangesloten, geen verbinding met ground . De output is een hoogfrequente 250 KHz blokgolf PWM die vervolgens wordt 'uitgemiddeld' door de luidsprekerspoel - de hoge frequenties worden niet gehoord. Al het bovenstaande betekent dat u de output niet op een andere versterker kunt aansluiten, deze moet de luidsprekers rechtstreeks aansturen.

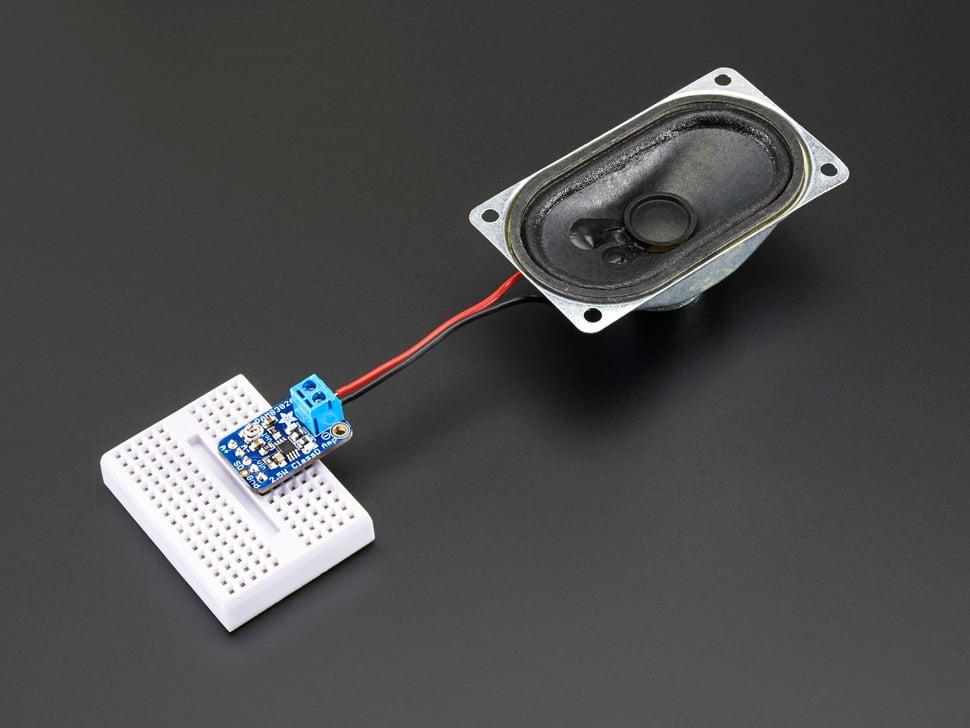

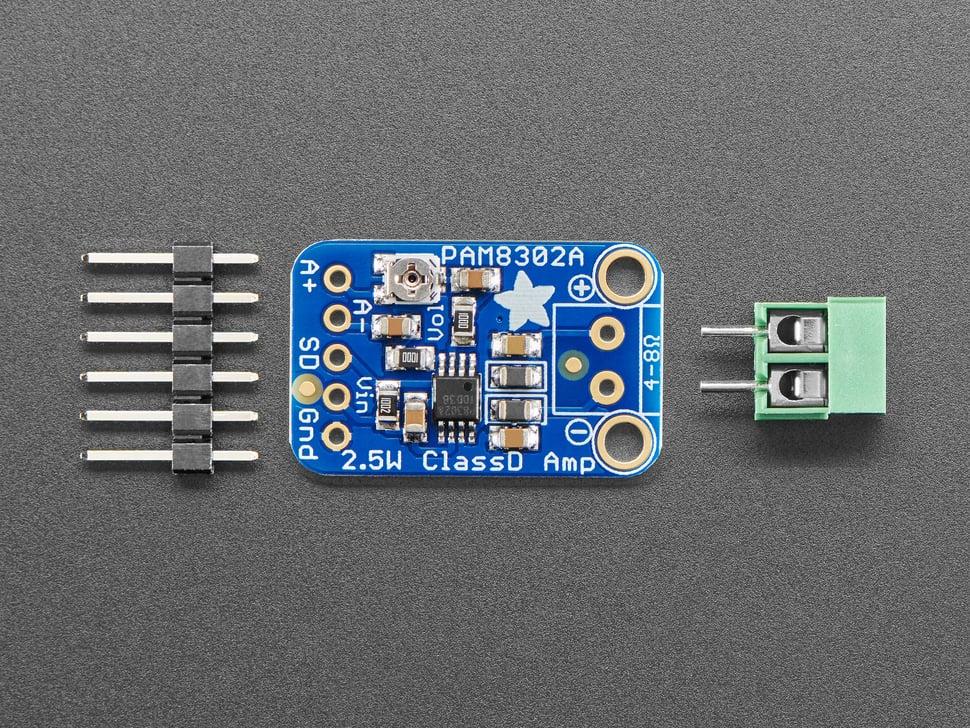

Wordt geleverd met een volledig gemonteerd en getest breakout board . We hebben ook een header om hem op een breadboard aan te sluiten en een 3,5 mm terminal blocks zodat je je speaker eenvoudig kunt bevestigen/loskoppelen. Binnen 15 minuten ben je klaar om te rocken! Luidspreker is niet inbegrepen, gebruik een luidspreker met een impedantie van 4 ohm of hoger.
  • output : 2,5 W bij 4 Ω, 10% THD, 1,5 W bij 8 Ω, 10% THD, met 5,5 V voeding
  • 50dB PSRR bij 1 KHz
  • Filterloos ontwerp, met ferrietkraal + condensatoren op output .
  • Vaste versterking van 24 dB, ingebouwde trimpotentiometer voor het aanpassen van het ingangsvolume.
  • Thermische en kortsluit-/overstroombeveiliging
  • Laag stroomverbruik: 4mA in rust en 1uA in uitschakelmodus
Opmerking: Het klemmenblok dat bij uw product wordt geleverd, kan blauw of zwart zijn.
