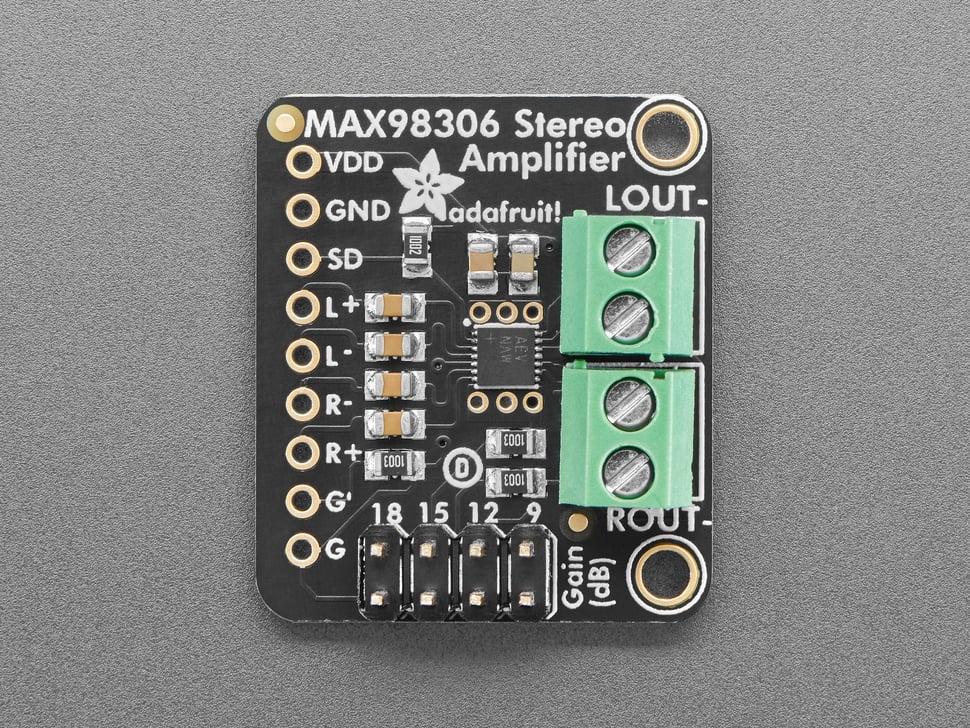

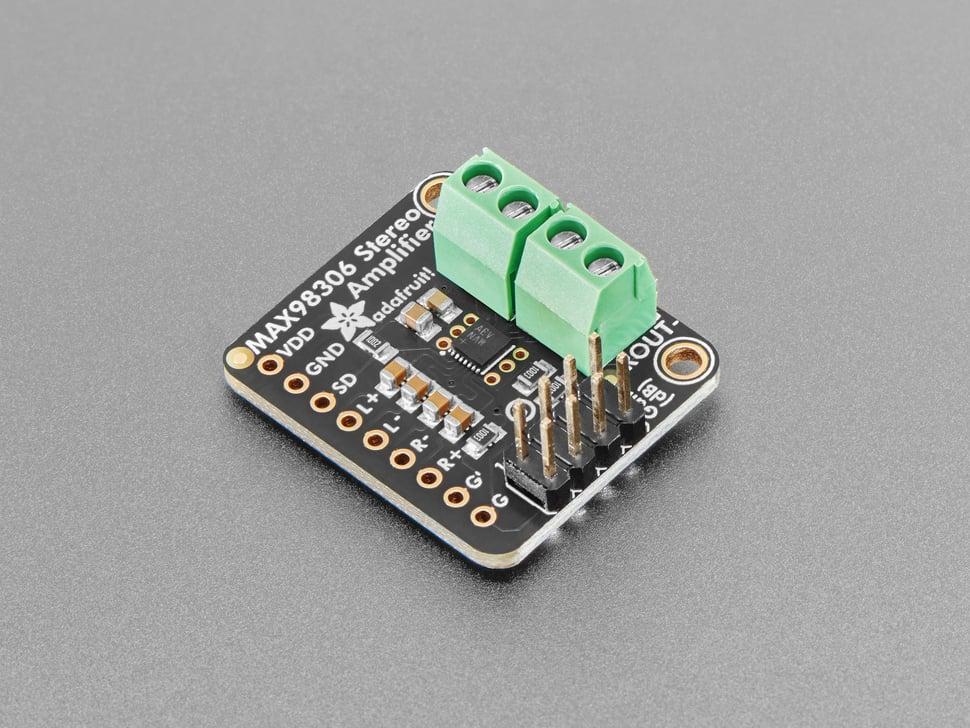

Stereo 3,7 W klasse D audioversterker - MAX98306

Artikelnr. ADA987 Merk Adafruit Model 987 Share Schrijf een review

Beschrijving

Deze ongelooflijk kleine stereoversterker is verrassend krachtig - in staat om 2 x 3,7 W kanalen te leveren aan luidsprekers met een impedantie van 3 ohm. In de miniatuurchip zit een klasse D-controller, die kan werken van 2,7 V-5,5 VDC. Omdat de versterker een klasse D is, is hij ongelooflijk efficiënt (meer dan 90% efficiënt bij het aansturen van een 8Ω-luidspreker van meer dan een watt) - waardoor hij perfect is voor draagbare en batterijgevoede projecten. Het heeft een ingebouwde thermische en overstroombeveiliging, maar we konden nauwelijks zien dat het heet werd. Dit board is een welkome upgrade naar basis "LM386" versterkers!

De inputs van de versterker gaan door condensatoren van 1,0uF, dus ze zijn volledig 'differentieel' - als je geen differentiële outputs hebt, verbind dan gewoon de R- en L- met aarde. De outputs zijn "Bridge Tied" - dat betekent dat ze rechtstreeks op de outputs worden aangesloten, geen verbinding met aarde. De output is een 360 KHz blokgolf PWM die vervolgens wordt 'uitgemiddeld' door de luidsprekerspoel - de hoge frequenties zijn niet hoorbaar. Al het bovenstaande betekent dat u de output niet op een andere versterker kunt aansluiten, deze moet de luidsprekers rechtstreeks aansturen.

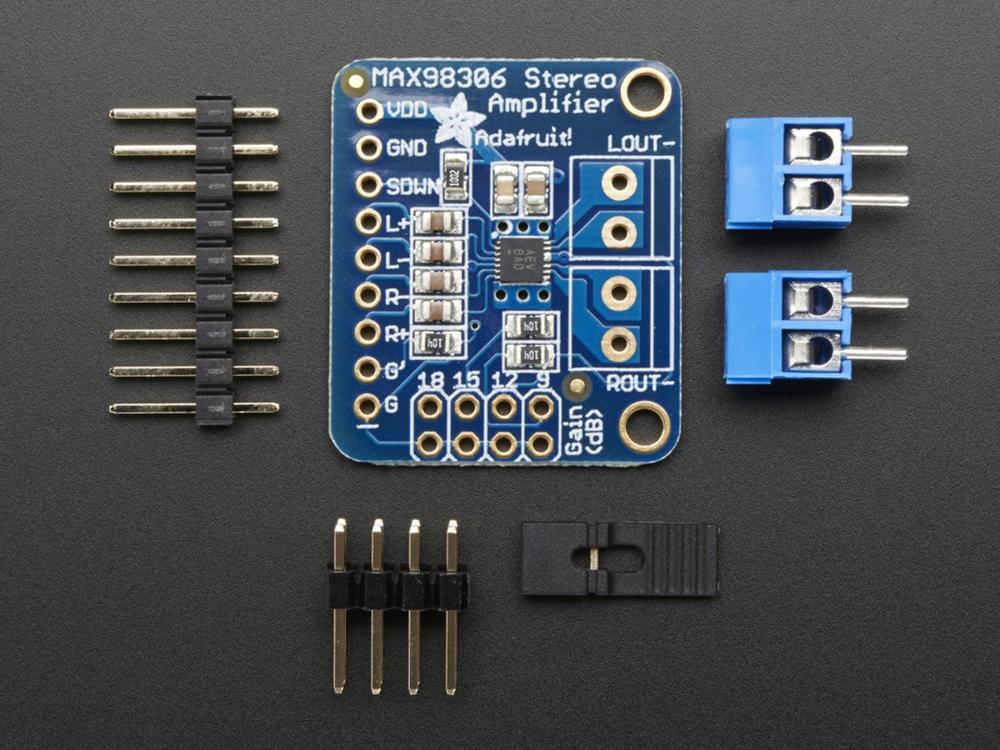

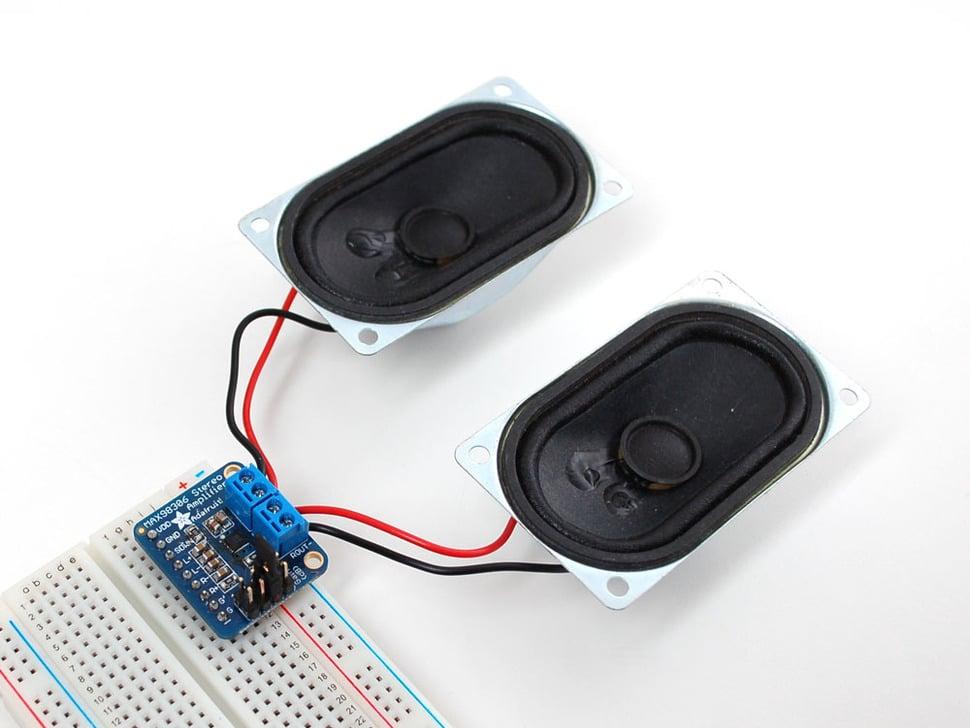

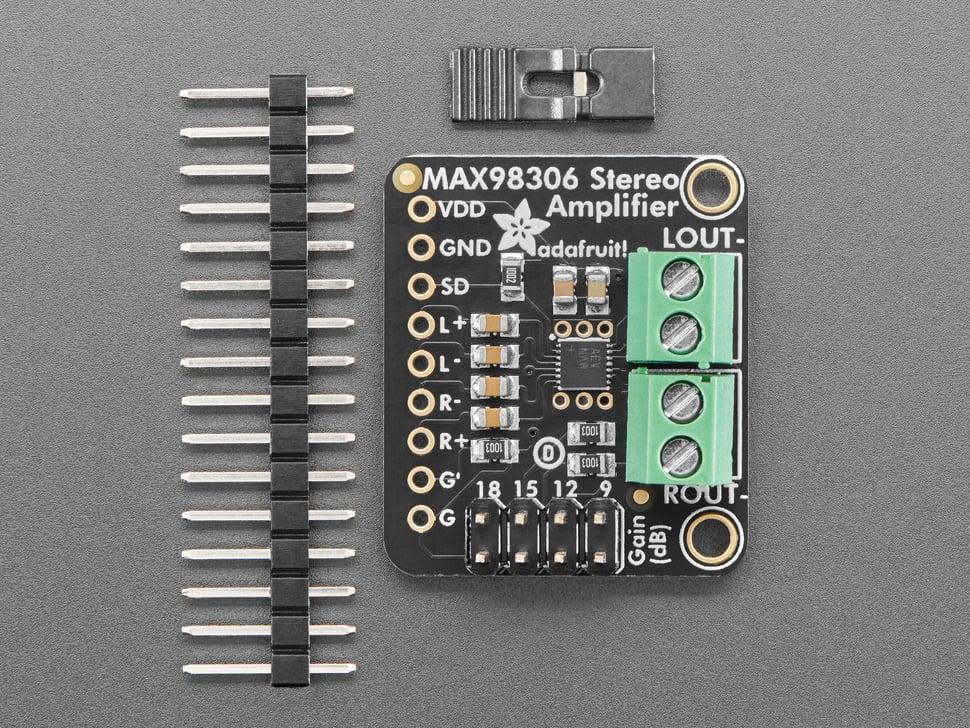

Wordt geleverd met een volledig geassembleerde en geteste breakout board met inputscondensatoren van 1,0 uF. We hebben ook een header om hem op een breadboard aan te sluiten, 3,5 mm schroefklemmenblokken zodat je gemakkelijk je luidsprekers kunt bevestigen / losmaken, en een 2x4 header + jumper om de versterkerversterking in een oogwenk te veranderen. Binnen 15 minuten ben je klaar om te rocken! Luidsprekers zijn niet inbegrepen, gebruik luidsprekers met een impedantie van 3 ohm of meer.

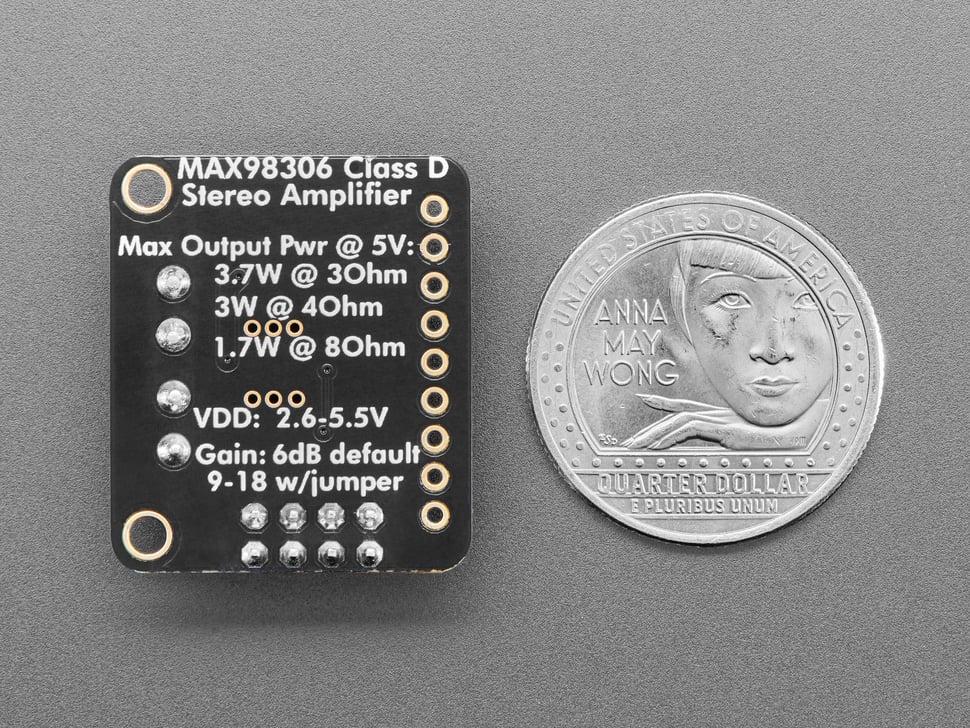

  • Outputsvermogen: 3,7 W bij 3Ω, 10% THD, 1,7 W bij 8Ω, 10% THD, met 5V-voeding
  • Voldoet ongefilterd aan de EMI-limiet met een luidsprekerkabel tot 30 cm
  • Hoge 83dB PSRR bij 217Hz
  • Spread-spectrummodulatie en beperking van actieve emissies
  • Vijf pin-selecteerbare versterkingen: 6dB, 9dB, 12dB, 15dB en 18dB. Selecteer met een jumper of door de G en G 'breakout pinnen in te stellen (zie schema voor breakout board met gain pin instellingen voor details)
  • Uitstekende klik-en-pop-onderdrukking
  • Thermische en kortsluit- / overstroombeveiliging
  • Laag stroomverbruik: 2mA in rust en 10uA in uitschakelmodus

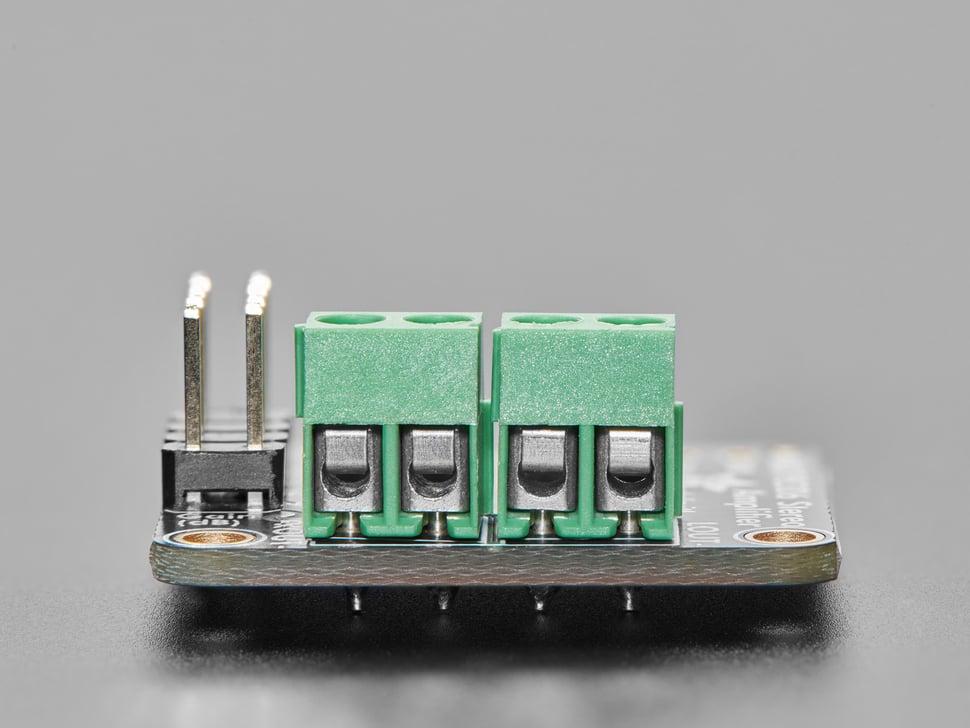

Notitie: De terminal blocks die bij uw product worden geleverd, kunnen blauw of zwart zijn.
