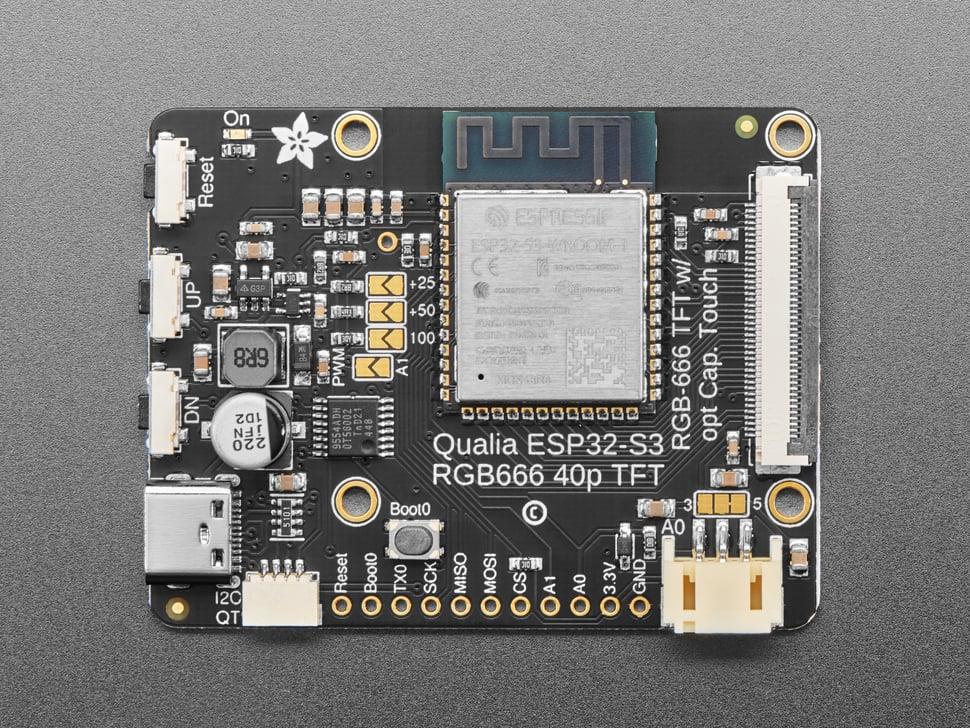

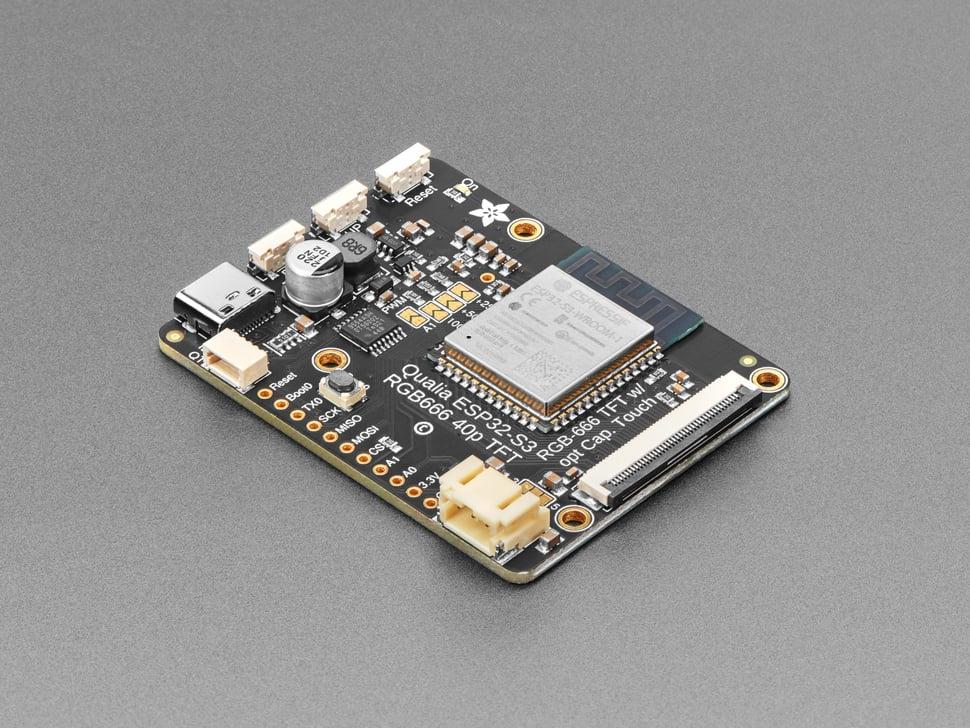

Adafruit Qualia ESP32-S3 voor TTL RGB-666 Displays

Ervaar levendige beelden met de Adafruit Qualia ESP32-S3, de eerste betaalbare microcontroller die grote TTL-schermen kan aansturen. Met 16 MB Flash en 8 MB octal PSRAM levert hij vloeiende graphics, afbeeldingen, animaties of video's met zo'n 30 frames per seconde.

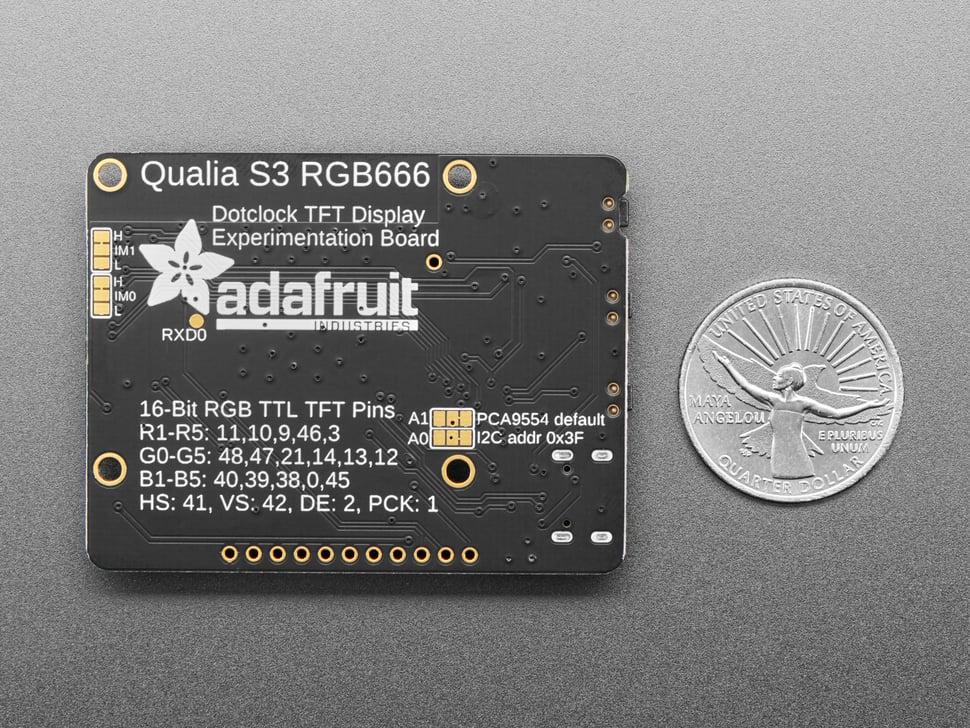

Dit ontwikkelbord ondersteunt de veelzijdige 40-pins RGB-666 connector, die wordt gebruikt voor vierkante, ronde en balkdisplays. Het heeft ook compatibiliteit met capacitieve touch-overlay via de bedrade I2C-poort. Het ontwerp van het bord integreert 16 pinnen voor 5-6-5 RGB kleuruitvoer samen met HSync, VSync, Data Enable en Pixel Clock.

• Compatibel met RGB-666 pinout-displays.
• Heeft een constante stroom backlight-regelcircuit met instelmogelijkheden van 25mA-200mA.
• Aangedreven via USB-C, met een speciale hardware UART TX-pin voor debuggen.
• Maakt gebruik van een PCA9554 I/O-expander voor het initialiseren en aansturen van displays.

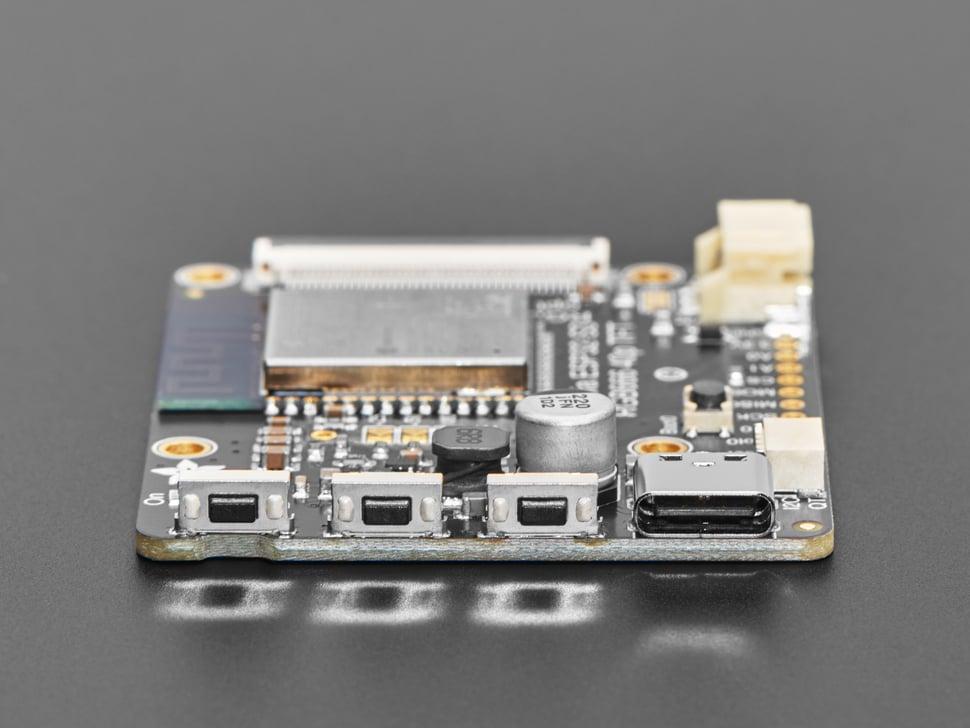

• Inclusief twee haakse knoppen en achtergrondverlichting via de expander.
• Biedt een Stemma QT / Qwiic-poort voor het integreren van sensoren of apparaten.

Vooraf geverifieerde compatibele displays zijn onder andere de 2.1" 480x480 ronde met of zonder touch, de 4" 720x720 vierkante met touch en de rechthoekige 4.6" 960x320 balk. Breng je displayprojecten naar een hoger niveau en geniet van de flexibiliteit van Arduino of CircuitPython programmeren terwijl je aan de slag gaat met deze digitale innovaties.
