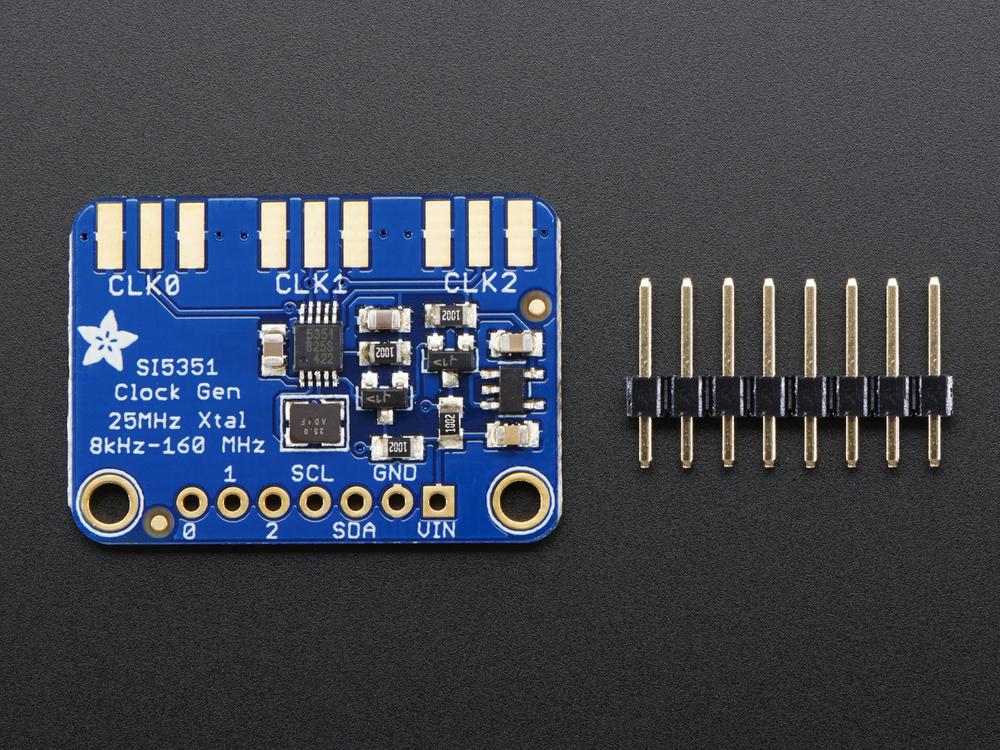

Adafruit Si5351A Breakout Board voor klokgenerator - 8KHz tot 160MHz

Ga nooit meer op zoek naar een ander kristal met de Si5351A klokgenerator breakout van Adafruit! Deze chip heeft een nauwkeurige kristalreferentie van 25 MHz en interne PLL en verdelers, zodat hij vrijwel elke frequentie kan genereren, van <8 kHz tot 150+ MHz.

De Si5351A klokgenerator is een I2C-controller klokgenerator. Het gebruikt de ingebouwde precisieklok om meerdere PLL's en klokverdelers aan te sturen met behulp van I2C-instructies. Door de PLL en verdelers in te stellen, kunt u precieze en willekeurige frequenties creëren. Er zijn drie onafhankelijke outputs en elk kan een andere frequentie hebben. Outputs zijn 3Vpp, ofwel via een breadboard-vriendelijke header of, voor RF-werk, een optionele SMA-connector.

We hebben deze handige kleine chip op zijn eigen breakout-printplaat geplaatst, met een 3.3V LDO-regelaar, zodat hij kan worden gevoed vanaf 3-5VDC. We hebben ook niveauverschuivingscircuits op de I2C-lijnen geplaatst, zodat u deze chip veilig kunt gebruiken met 3V- of 5V-logica.

Het beste van alles is dat we zelfs een geweldige tutorial en library hebben om u op weg te helpen! Onze code is ontworpen voor gebruik met de Arduino-microcontroller en IDE, maar kan eenvoudig worden overgezet naar uw favoriete platform met I2C-ondersteuning
