Adafruit TPS61169 Constant Current Boost converter voor LED's

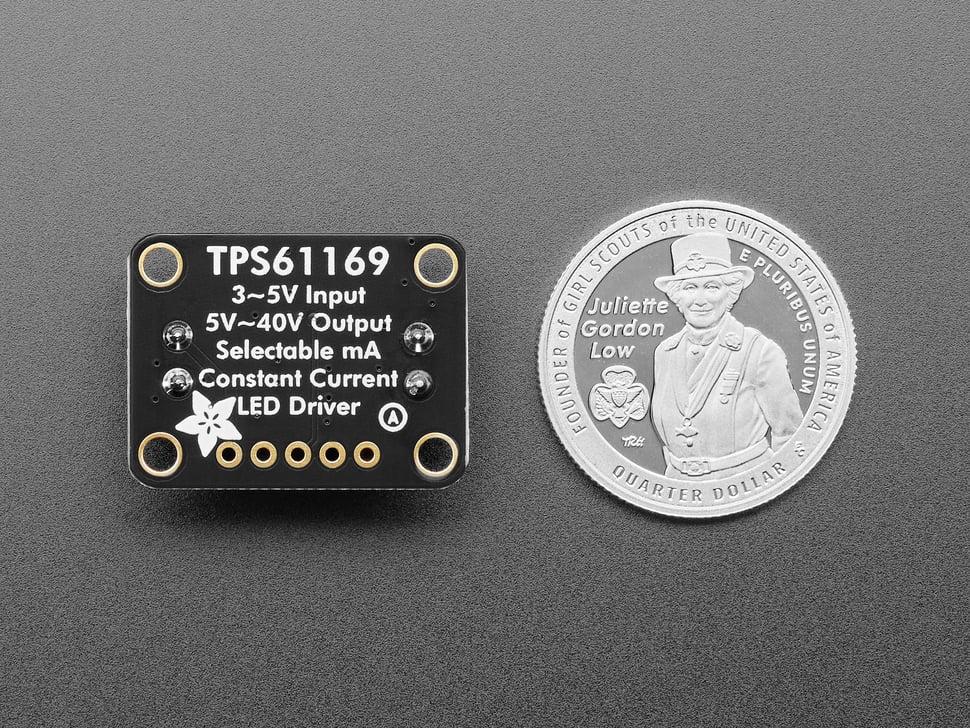

De Adafruit Constant Current Boost converter voor leds vereenvoudigt het aansturen van leds, ongeacht of ze in serie of parallel zijn geschakeld. Dankzij de TPS61169-chip kan hij tot 40 V en 400 mA leveren met een ingangsspanning van 3-5 V.

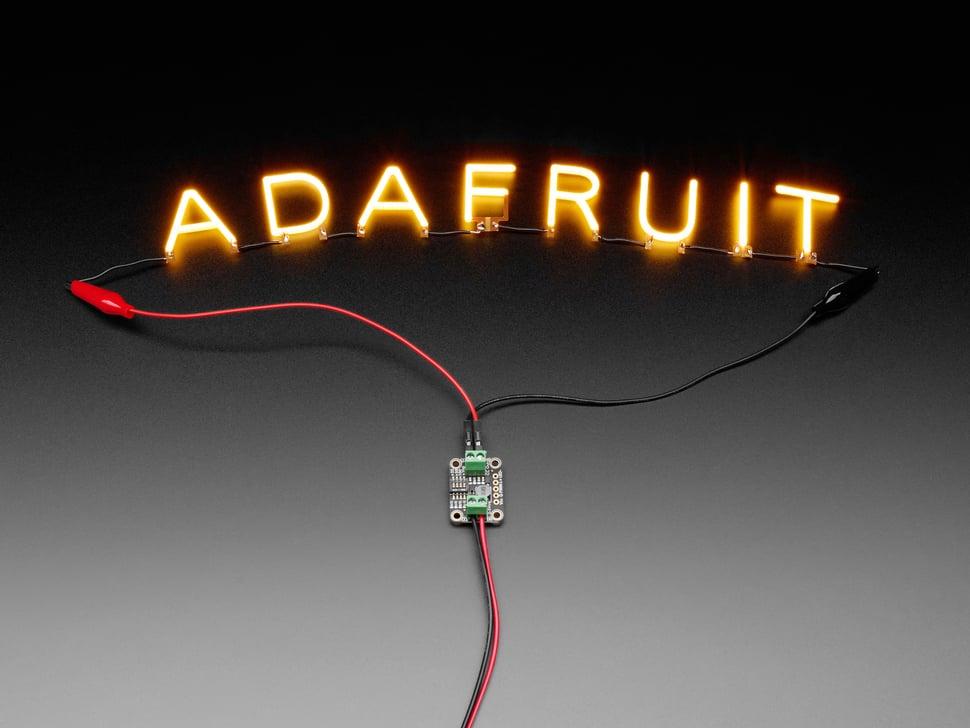

In tegenstelling tot typische boosters die een vaste spanning leveren, past deze converter de spanning aan om een consistente stroomafname te garanderen. Dit maakt hem ideaal voor LED-toepassingen die afhankelijk zijn van de stroomsterkte. Hij is met name geschikt voor gebruik met LED-nOOds en filamenten, waarbij de spanningsvereisten kunnen oplopen tot 12 V of 24 V bij ongeveer 200 mA.

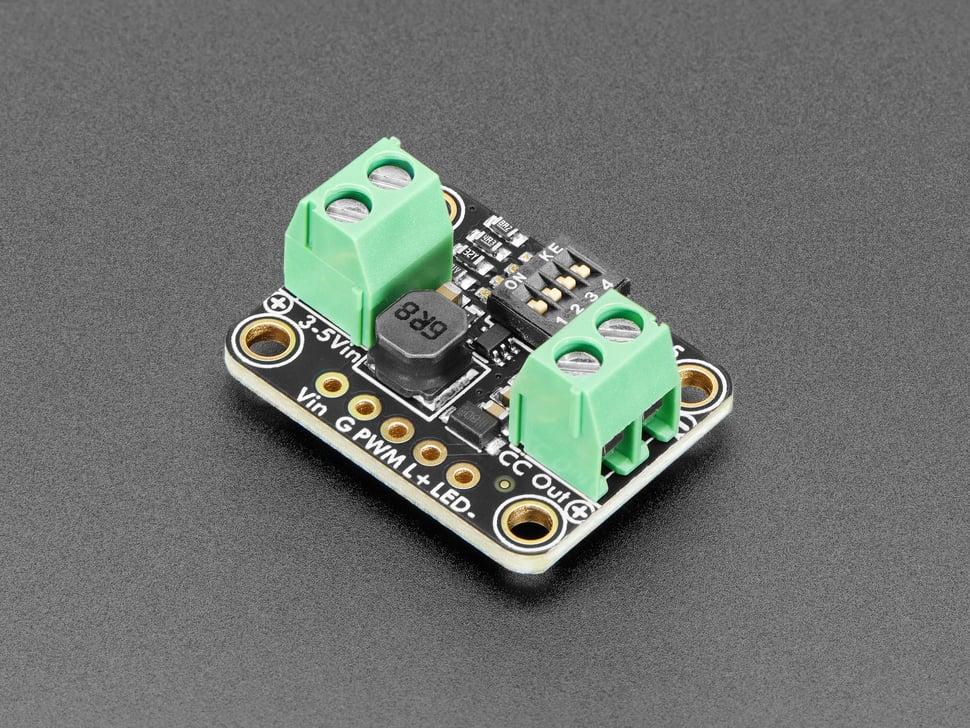

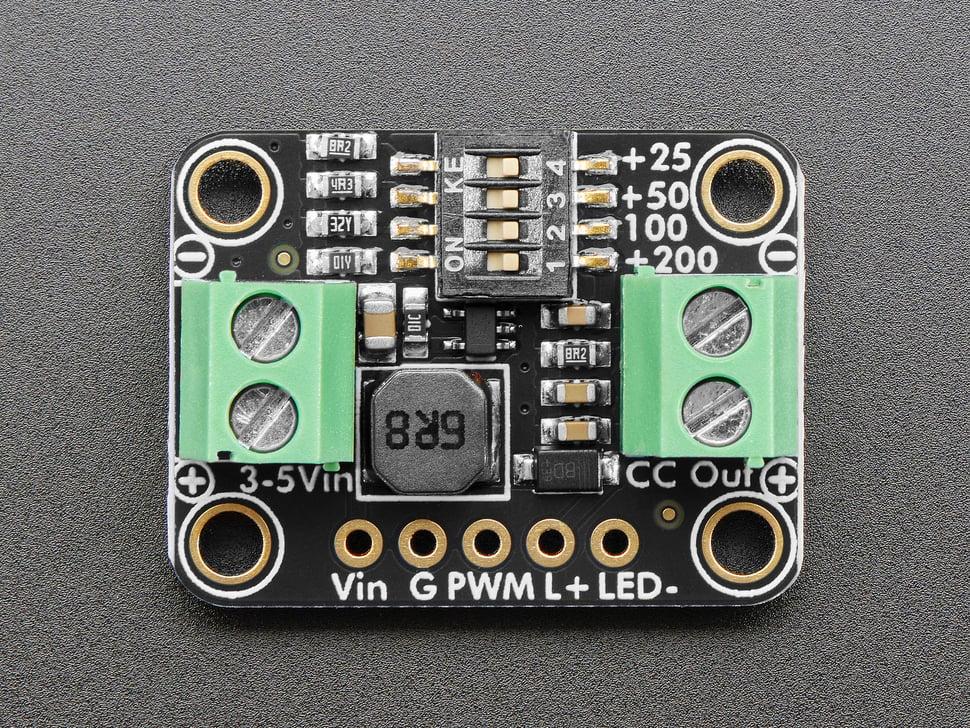

De converter is efficiënt en stil, met een rendement van 90%. Hij beschikt over een interne schakelaar van 1,2 A en automatische overspanningsbeveiliging. Dimmen is mogelijk via de PWM-ingangspin, terwijl de output instelbaar is via mini-DIP-switches.

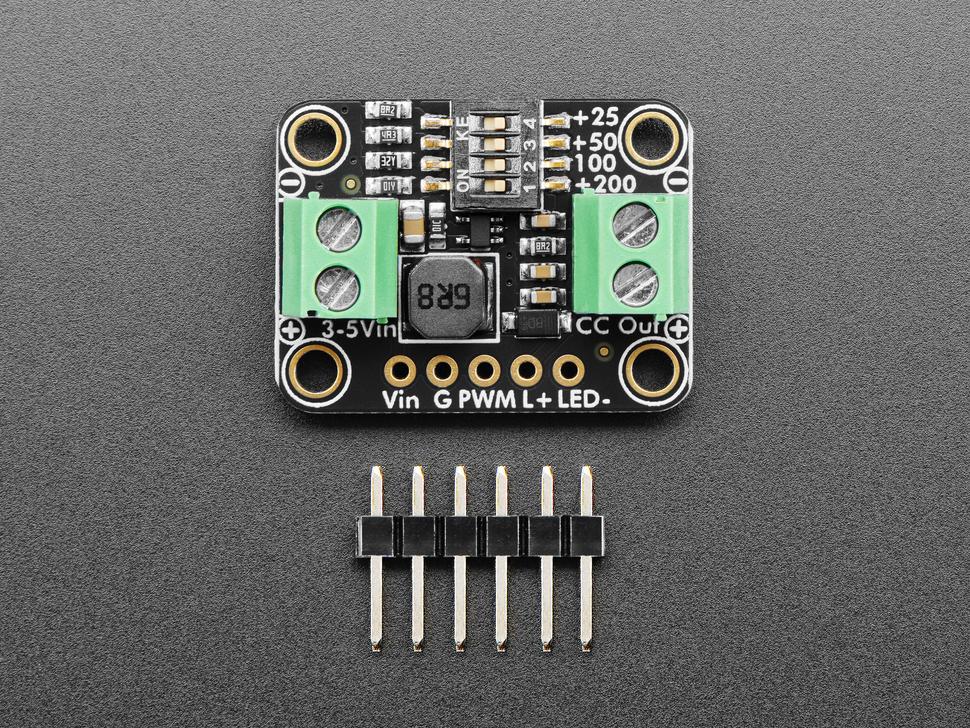

Een enkele geassembleerde breakout met TPS61169 en passieve componenten is inbegrepen. Voorzie de IN- en ground van 3 tot 5 V DC. Sluit je LED's aan op de output om aan de slag te gaan. De bijpassende behuizing biedt extra bescherming board .
