Adafruit TS3USB30 1 naar 2 USB Schakelaar

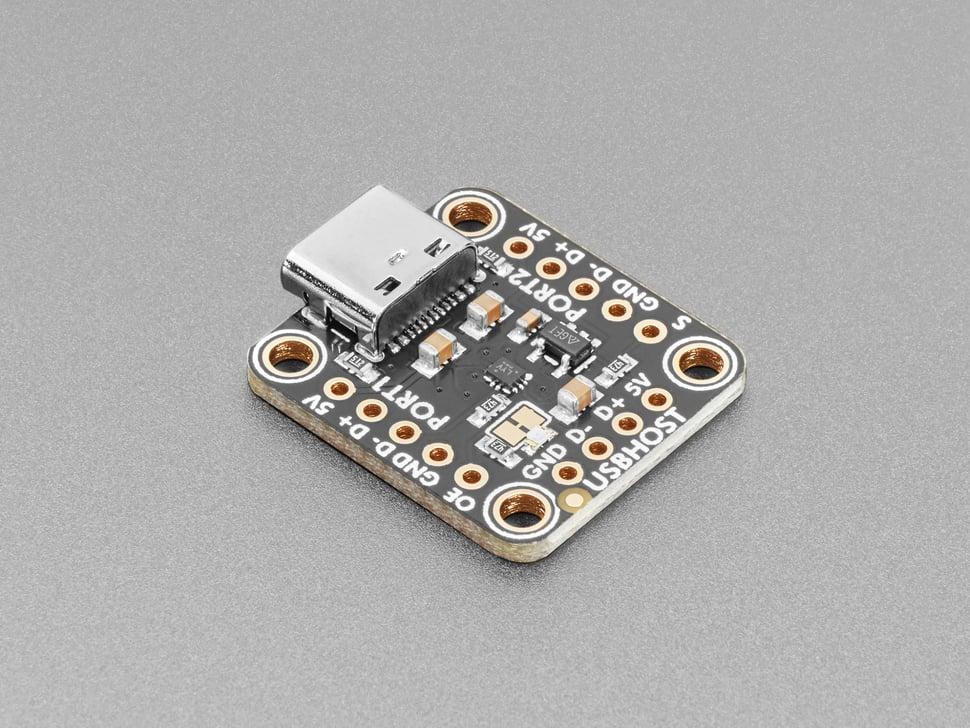

De Adafruit TS3USB30 1 naar 2 USB Switch is een compacte breakout-board ontworpen voor de TI TS3USB30, waarmee je moeiteloos één van de twee USB-apparaten kunt verbinden met een enkele poort. Ideaal voor opstellingen die communicatie over USB nodig hebben zonder een hub.

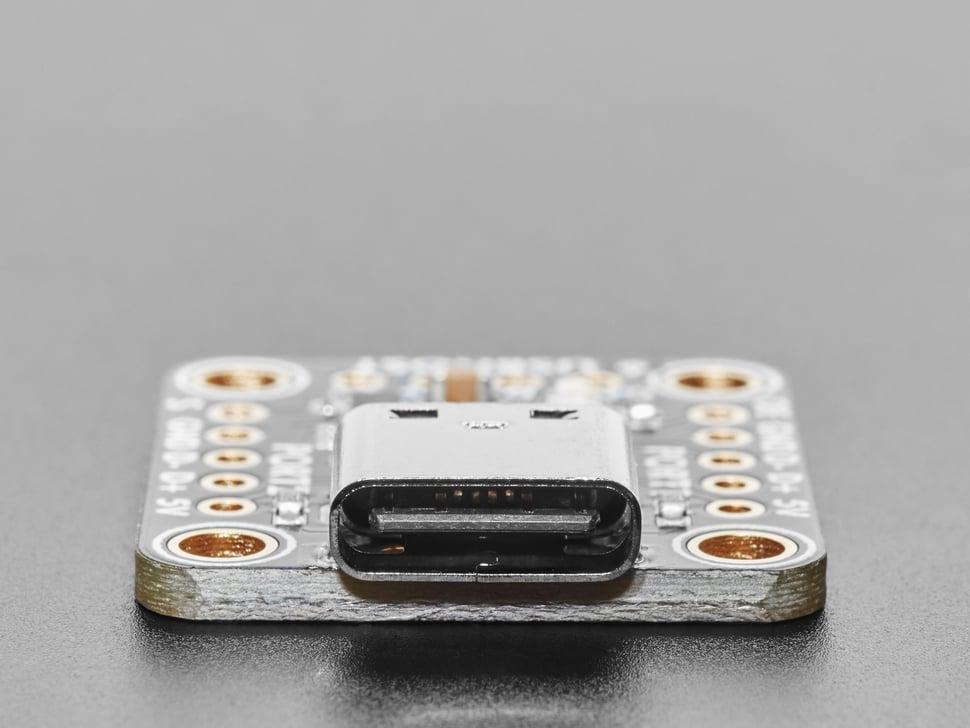

Deze breakout ondersteunt snelle, high bandwidth USB 2.0-verbindingen tot 480 Mbps. De upstream-verbinding wordt gebruikt om te koppelen aan een USB-hostapparaat, waarbij je ofwel de USB Type C-poort of de onderste breakout-pads gebruikt.

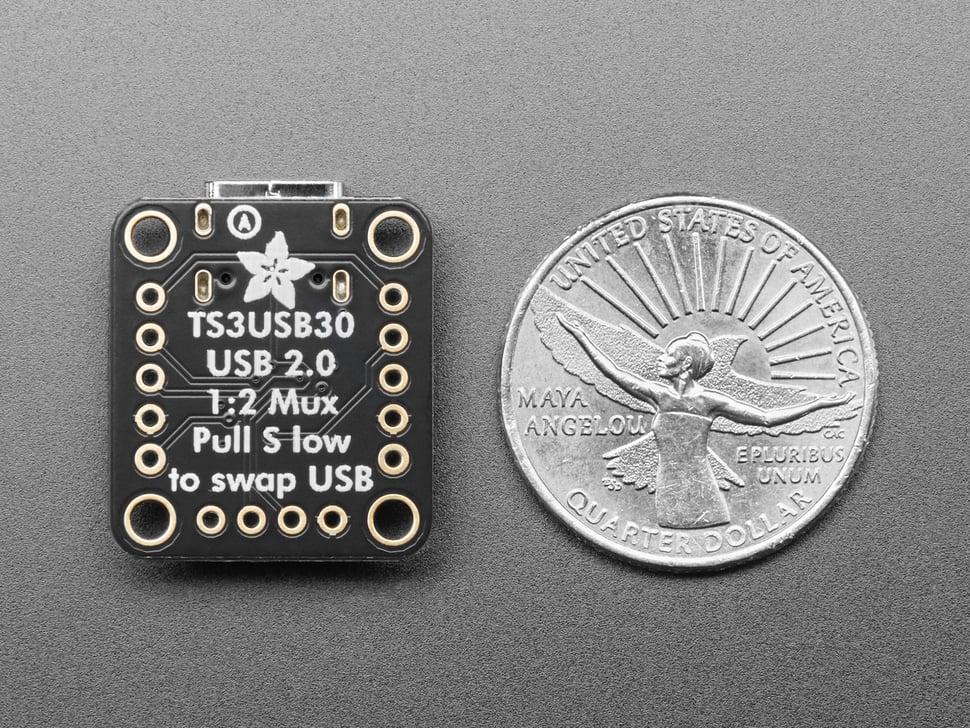

De voordelen zijn onder andere het makkelijk kunnen schakelen met de S-pin om actieve poorten te selecteren, waarbij een laag signaal poort 1 aangeeft en een hoog signaal poort 2. De Output Enable-pin maakt het mogelijk om beide poorten los te koppelen wanneer dat nodig is, maar de stroom blijft onafgebroken om ervoor te zorgen dat het apparaat klaar blijft voor gebruik.

De stroom wordt niet geschakeld, wat betekent dat apparaten alert moeten zijn op USB-dataverbindingen voor eventuele aanpassingen in de werking. Hoewel solid-state chips dit soepel afhandelen, hebben microcontrollers mogelijk een reset of enable pin nodig voor opnieuw inschrijven. Het bord komt kant-en-klaar, uitgerust met een 3,3V-regelaar vanaf 5V, en een handige groene stroom-LED.

Optionele headers verhogen de breadboard-compatibiliteit en bieden snelheden tot 12 Mbps. Vier handige montagegaten zorgen ervoor dat je het gemakkelijk in je setup kunt integreren.
