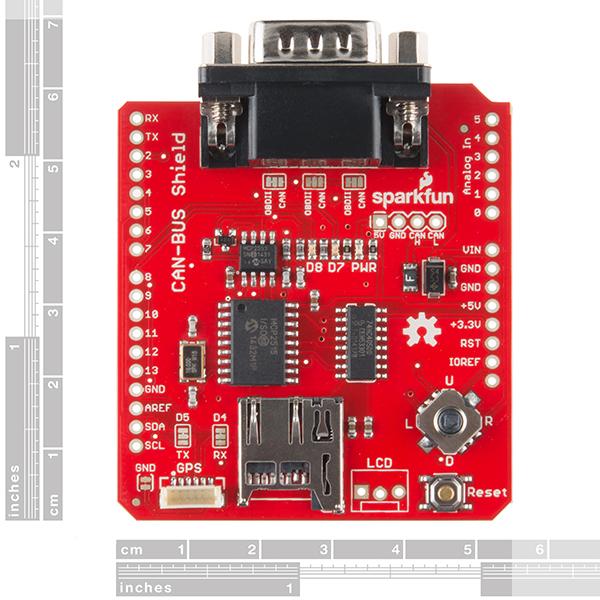

CAN-BUS shield

Het CAN-BUS-shield biedt uw Arduino of Redboard CAN-BUS-mogelijkheden en stelt u in staat uw voertuig te hacken. Met deze shield kunt u de ECU opvragen voor informatie, waaronder koelvloeistoftemperatuur, gasklepstand, voertuigsnelheid en motortoerentallen. U kunt deze gegevens ook opslaan of naar een scherm uitvoeren om een in-dash-project te maken.

Het maakt gebruik van de Microchip MCP2515 CAN-controller met de MCP2551 CAN-transceiver. CAN-verbinding is via een standaard 9-weg sub-D voor gebruik met OBD-II-kabel. Ideaal voor automatische CAN-toepassingen. Het shield heeft ook een uSD-kaarthouder, seriële LCD-connector en connector voor een EM506 GPS-module. Deze eigenschappen maken dit shield ideaal voor datalogging-toepassingen.

Notitie: Bij dit shield wordt geen DB9-kabel meegeleverd. Raadpleeg de sectie Aanbevolen producten hieronder voor een aanbevolen kabel voor gebruik met dit bord.

Notitie: Dit product is een samenwerking met SK Pang Electronics. Een deel van elke verkoop gaat naar hen terug voor productondersteuning en voortdurende ontwikkeling.

Ga aan de slag met de SparkFun CAN-BUS Shield-gids

Kenmerken:

• CAN v2.0B tot 1 Mb / s
• Snelle SPI-interface (10 MHz)
• Standaard en uitgebreide data en externe frames
• CAN-verbinding via standaard 9-polige sub-D-connector
• Stroom kan worden geleverd aan Arduino door sub-D via een resetbare zekering en bescherming tegen omgekeerde polariteit.
• Aansluiting voor EM506 GPS-module
• Micro SD-kaarthouder
• Connector voor seriële LCD
• Reset knop
• Joystickbediening menunavigatiebediening
• Twee LED-indicator
