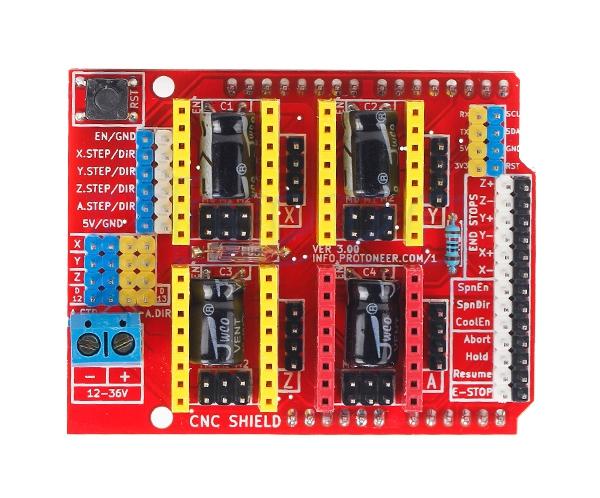

CNC Shield v3
Beschrijving

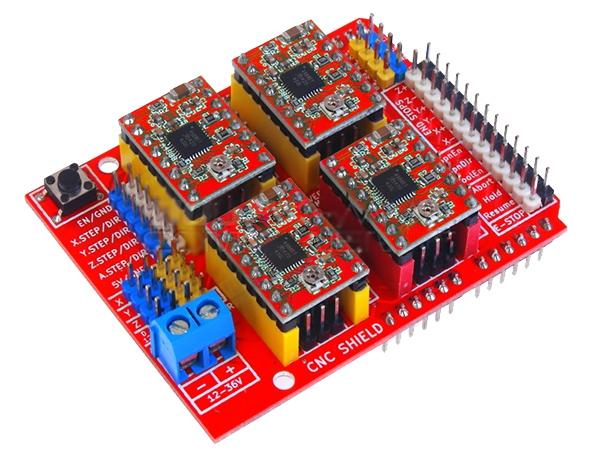

De CNC Shield v3 is gemaakt voor de aansturing van 3D printers, frezen en graveermachines. Deze shield past op de Arduino UNO. Dit bord heeft 4 sockets voor de installatie van een stappenmotor driver, zoals de A4988. Per stappen motor zijn er maar 2 kanalen vereist om deze motor aan te sturen. Ook is er een aansluiting voor 2 eindstop switches per motor.
Eigenschappen
- GRBL 0.8c compatibel
- 4 aanslutingen, XYZ en A
- 2 eind stops per as (6 in totaal)
- Spindle aan / uit en richting
- Instelbaar voor Micro-Stepping d.m.v. jumpers (niet bijgeleverd)
- 12-36V DC. (De motor driver moet dit wel aankunnen, let hierop bij de installatie)
- Geleverd zonder stepper drivers
Eigenschappen
Merk informatie
| Merk | Opencircuit huismerk |
| Model | 10877 |
Afmetingen
| Lengte | 68 mm |
| Breedte | 54 mm |
| Hoogte | 15 mm |
| Gewicht | 35 g |
€ 4,95€ 4,10 Excl. BTW (NL)
+ + =
Slim combineren Totaal prijs:
Soortgelijke producten
Vragen en antwoorden
Q ![The Netherlands]( "The Netherlands")
PatrickKunt u mijn vertellen wat de PIN Layout is van de Stappen motor aansluiting? A+ ,A- ,B+, B1-?
En hebben jullie ook een Arduino voorbeeld?
PatrickKunt u mijn vertellen wat de PIN Layout is van de Stappen motor aansluiting? A+ ,A- ,B+, B1-?
En hebben jullie ook een Arduino voorbeeld?
Q
Klant ervaringen
F Hadir Werkt goed
Precies wat ik zocht voor het gebruiksgemak. Ook via jullie de versie 3.51 bestelt
CNC Shield v3 ★★★★★Klik op een ster om een beoordeling te geven
