Electret-microfoonversterker - MAX4466 met instelbare versterking

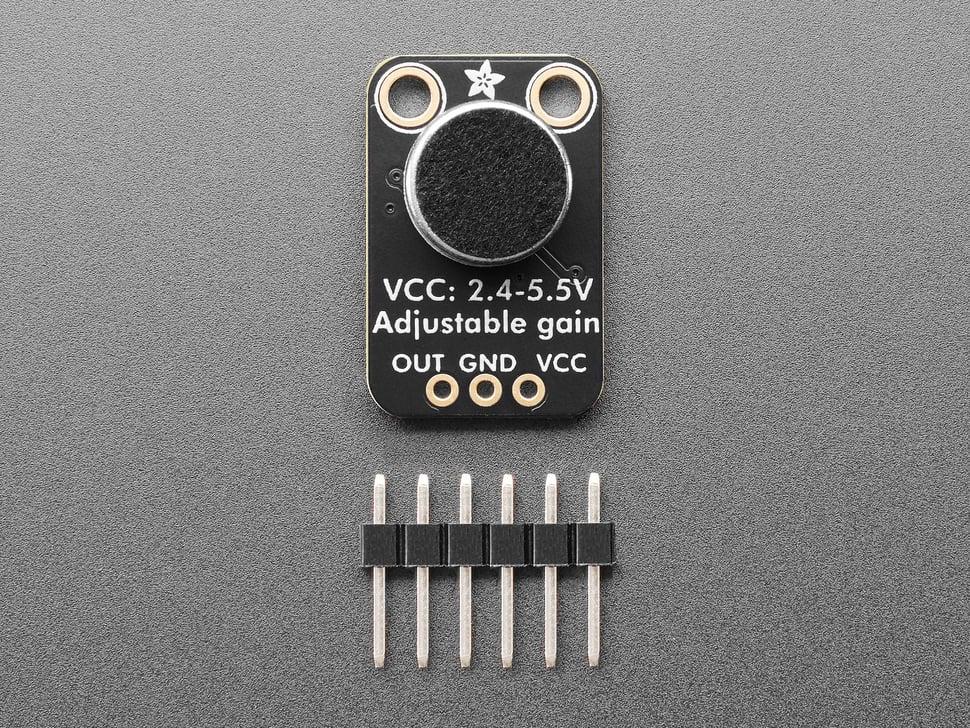

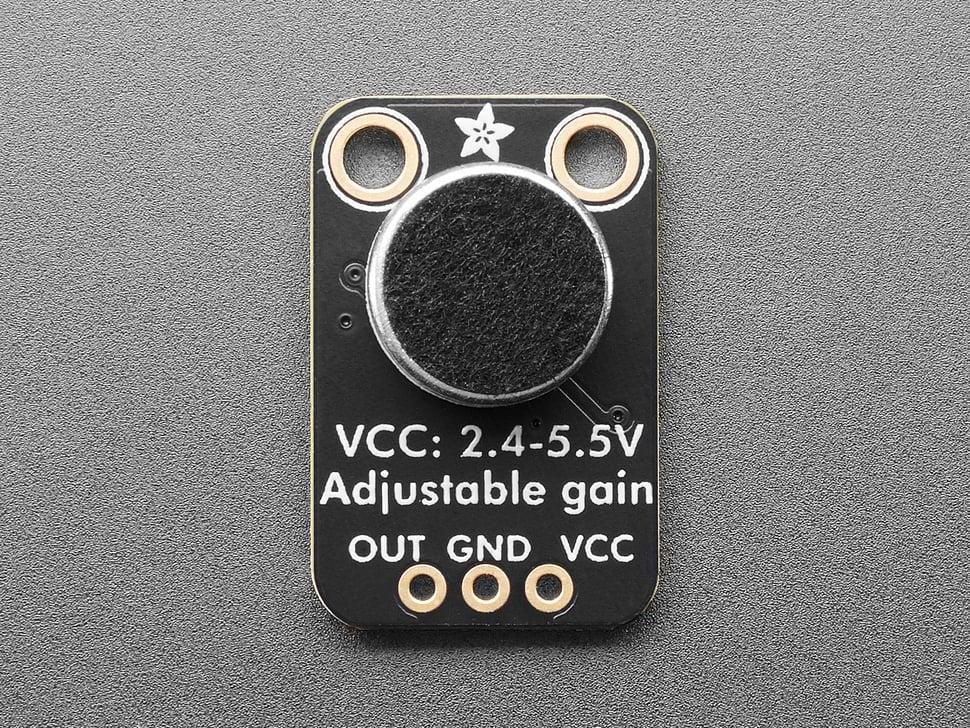

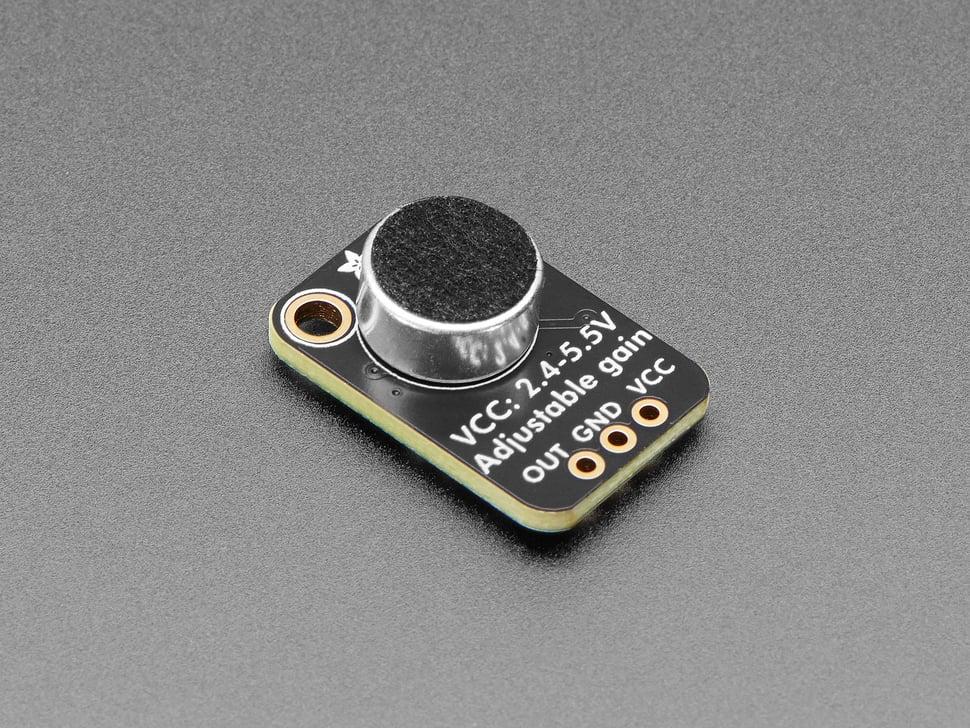

Voeg een luisterend oor toe aan uw project met deze goed ontworpen electret-microfoonversterker. Dit volledig geassembleerde en geteste board wordt geleverd met een 20-20KHz electretmicrofoon erop gesoldeerd. Voor de versterking gebruiken we de Maxim MAX4466, een op-amp speciaal ontworpen voor deze delicate taak! De versterker heeft een uitstekende ruisonderdrukking van de voeding, dus deze versterker klinkt erg goed en is lang niet zo lawaaierig of krassend als andere breakouts van microfoonversterkers die we hebben geprobeerd!

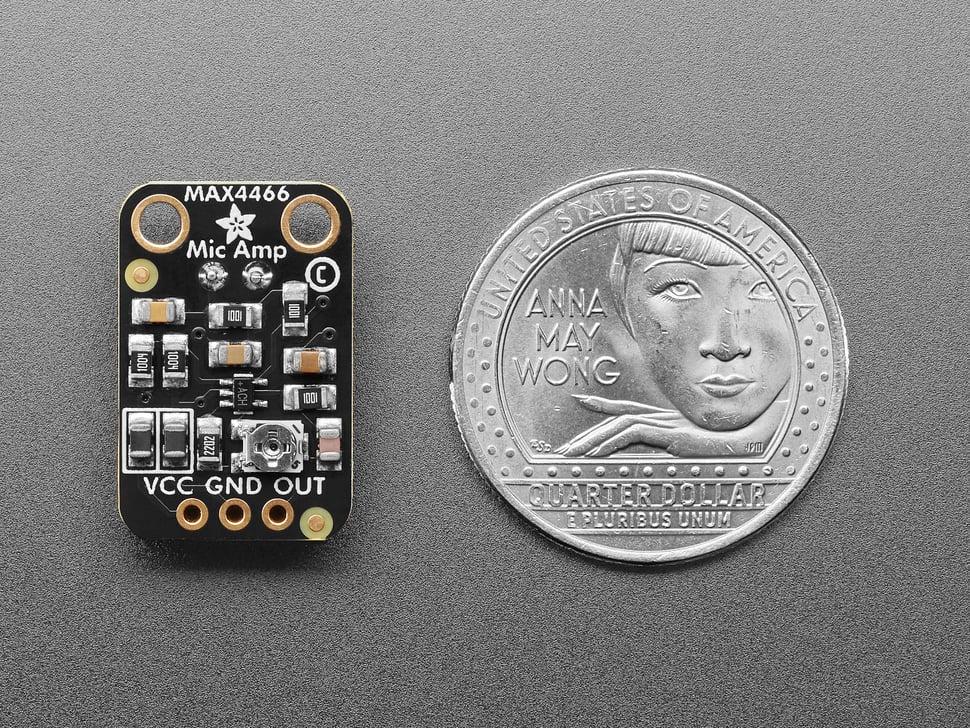

Deze breakout kan het beste worden gebruikt voor projecten zoals stemvervormers, audio-opname/sampling en audio-reactieve projecten die FFT gebruiken. Aan de achterkant hebben we een kleine trimmerpot om de versterking aan te passen. U kunt de versterking instellen van 25x tot 125x. Dat komt neer op ongeveer 200mVpp (voor een normaal spreekvolume op ongeveer 15 cm afstand), wat goed is voor bevestiging aan iets dat invoer op 'lijnniveau' verwacht zonder clipping, of tot ongeveer 1Vpp, ideaal voor het lezen van een microcontroller ADC. De output is rail-to-rail dus als het geluid luid wordt, kan de output oplopen tot 5Vpp!

Het gebruik ervan is eenvoudig: verbind GND met ground , VCC met 2,4-5 VDC. Gebruik voor de beste prestaties de "stilste" voeding die beschikbaar is (op een Arduino zou dit de 3,3V-voeding zijn). De audiogolfvorm komt uit de OUT-pin. De output heeft een DC-bias van VCC/2, dus als het perfect stil is, zal de spanning een constante VCC/2 volt zijn (het is DC-gekoppeld). Als de audioapparatuur die je gebruikt AC-gekoppelde audio vereist, plaats dan een 100uF condensator tussen de output en de ingang van je apparaat. Als u verbinding maakt met een audioversterker met differentiële inputs of ontkoppelingscondensatoren, is de 100uF-kap niet vereist.

De output is niet ontworpen om luidsprekers of iets dergelijks aan te sturen, behalve de kleinste in-ear-koptelefoon - je hebt een audioversterker nodig als je de versterker rechtstreeks op luidsprekers wilt aansluiten. Als u verbinding maakt met een microcontroller-pin, hebt u geen versterker of ontkoppelingscondensator nodig - sluit de OUT-pin rechtstreeks aan op de ADC-pin van de microcontroller.
