LilyPad FTDI Basis breakout - 5V

De LilyPad FTDI Basic breakout - 5V is een unieke herziening van Sparkfun 's FTDI Basic, nu verkrijgbaar in een opvallend paars LilyPad- board dat half zo dik is. Dit basis breakout board is ontworpen voor de FTDI FT232RL USB naar serieel IC, met een pin-out die overeenkomt met de FTDI-kabel, waardoor het compatibel is met zowel officiële als gekloonde 5V Arduino kaarten. Het kan ook worden gebruikt voor algemene seriële toepassingen.

Het opvallende kenmerk van dit board is de DTR-pin, die de RTS-pin op de FTDI-kabel vervangt. De DTR-pin vergemakkelijkt een automatische reset-functie voor Arduino doelen wanneer een nieuwe schets wordt gedownload. Dit elimineert de noodzaak van handmatig resetten, waardoor het downloaden van schetsen efficiënter wordt. Dit board kan elk Arduino board waarvan de reset-pin is aangesloten op een 6-pins connector automatisch resetten.

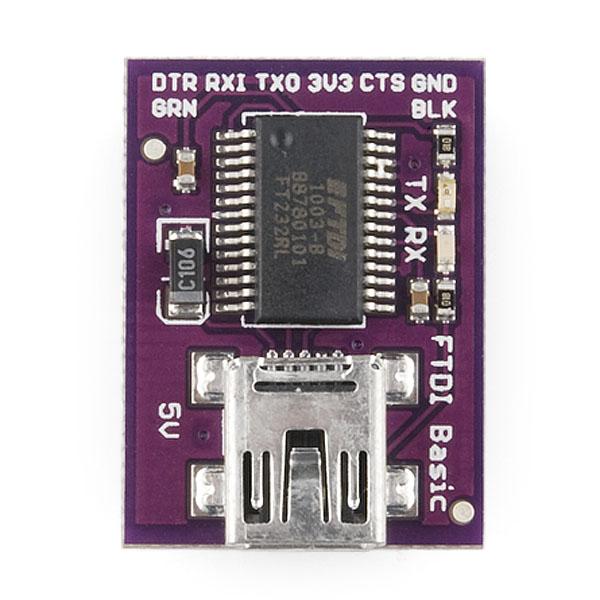

Voor eenvoudige uitlijning met uw Arduino doel zijn de pinnen op dit board gelabeld met BLK en GRN, wat overeenkomt met de gekleurde draden op de FTDI-kabel. De zwarte draad is GND en de groene draad is CTS.

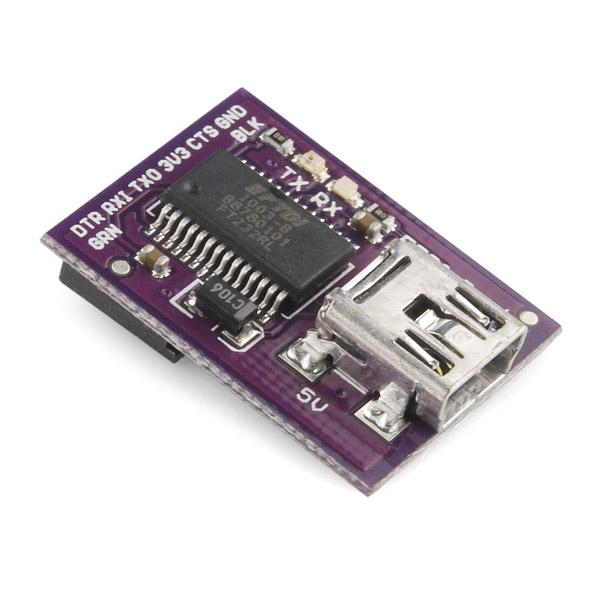

Dit board verbetert de bruikbaarheid via de FTDI-kabel en wordt geleverd met TX- en RX-LED's, zodat u serieel verkeer kunt zien en kunt controleren of het board correct functioneert. Deze functie, gecombineerd met de automatische resetfunctie, maakt dit board tot een kosteneffectief en gebruiksvriendelijk hulpmiddel voor Arduino ontwikkeling.

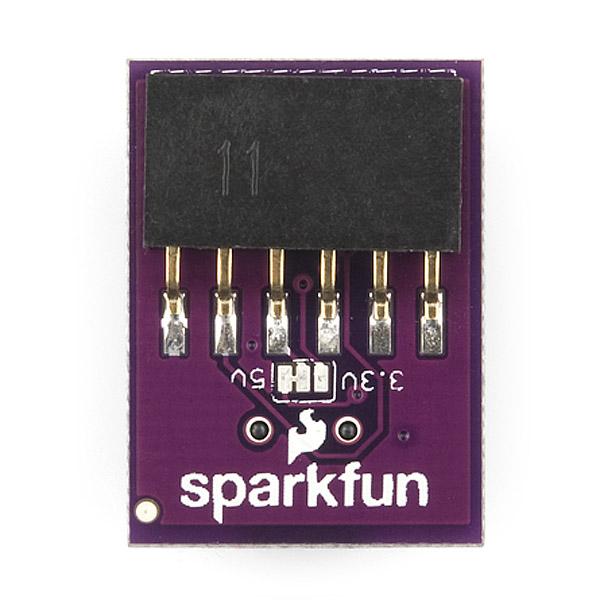

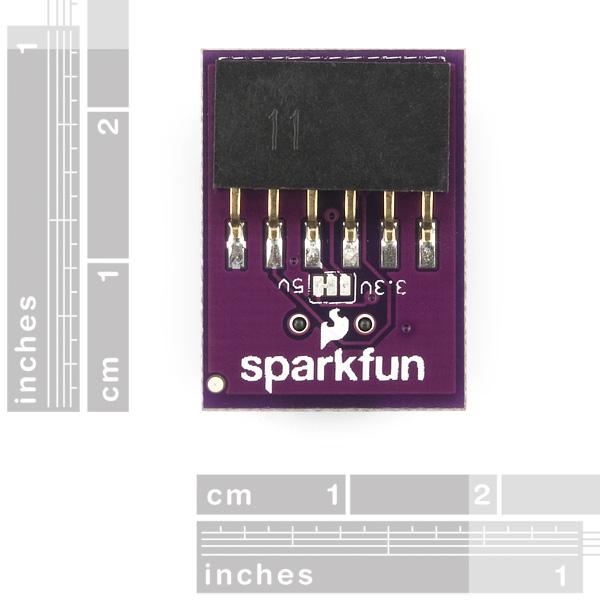

Dit board heeft ook een jumper aan de achterkant, waardoor je het board kunt configureren op 3,3 V of 5 V voor zowel output als IO-niveau. De standaardinstelling is 5V, maar u kunt dit wijzigen door het standaardspoor te verwijderen en een jumper voor 3,3V toe te voegen.

Voor degenen die microUSB verkiezen boven miniUSB, biedt Sparkfun de FT231X breakout als alternatieve oplossing voor uw micro FTDI-behoeften.

Een deel van elke verkoop van dit product draagt bij aan de voortdurende ontwikkeling en educatie van e-textiel door Dr. Leah Buechley.

Aanvullende bronnen voor dit product zijn onder meer een schematic , Eagle-bestanden en tutorials over het uploaden van een Arduino schets en het installeren van FTDI- drivers . FTDI- drivers kunnen ook worden gedownload.
