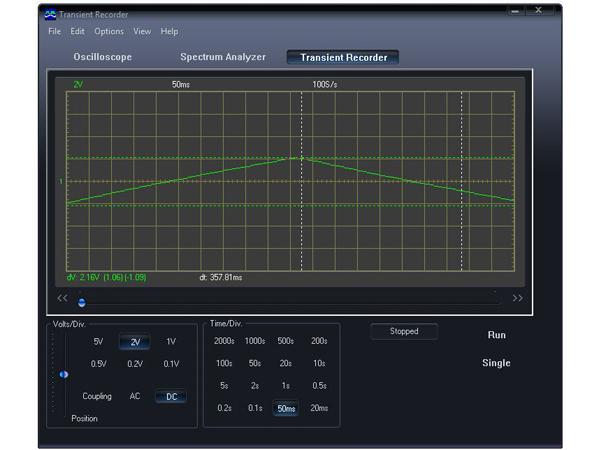

Bouw met dit oscilloscoop bouwpakket zelf een meetinstrument om de metingen op de PC te visualiseren. Deze kit is gemakkelijk in elkaar te zetten en beschikt over dezelfde functies als een volwaardige oscilloscoop.Specificaties Oscilloscoop: Bandbreedte: DC tot 200 kHz ±3dB Ingangsimpedantie: 100 kohm / 20 pF Max. ingangsspanning: 30V (AC + DC) Tijdsbasis: 10µs tot 500ms per divisie Ingangsbereik: 100mV tot 5V/div Ingangsgevoeligheid: 3mV-displayresolutie Uitlezingen: True RMS, dBV, dBm, p to p, Duty cycle, Frequency… Opnamelengte: 1k monsters Bemonsteringsfrequentie: 62.5Hz tot 1.5MHz Signaal historiekfunctie Automatisch selectiebereik Pre-triggerfunctie: op bereiken van 0.1 ms/div .. 500 ms/div Opties nalichttijd: kleurschakeringen, variabel of eindeloos Spectrumanalysator: Frequentiebereik: 0 .. 150Hz tot 75kHz Werkingsprincipe: FFT (Fast Fourier Transform) FFT-resolutie: 512 lijnen Transient recorder: Tijdschaal: 20ms/div tot 2000s/div Max. opnametijd: 9.4u/scherm Automatisch bewaren van schermen en gegevens Opname en weergave van schermen Automatische opname voor meer dan 1 jaar Maximum aantal samples: 100/s Min. aantal monsters: 1 samples/ 20s Algemeen: Markers voor: amplitude/spanning en frequentie/tijd Expert-of basismodus in de software Ingangskoppeling: DC en AC 8-bits resolutie Automatisch bewaren van schermen en gegevens Voeding via USB: +/- 200mA Gebruikt de Microsoft® human interface device (HID)-driver, heeft geen extra driver nodig Afmetingen: 94 x 94mm Minimale systeemvereisten: IBM-compatible pc Windows™ XP, Vista, 7, 8 * SVGA-displaykaart (min.1024 x 768) Muis vrije USB-poort 1.1 of 2.0
Merk | Whadda |
Model | WSEDU09 |
