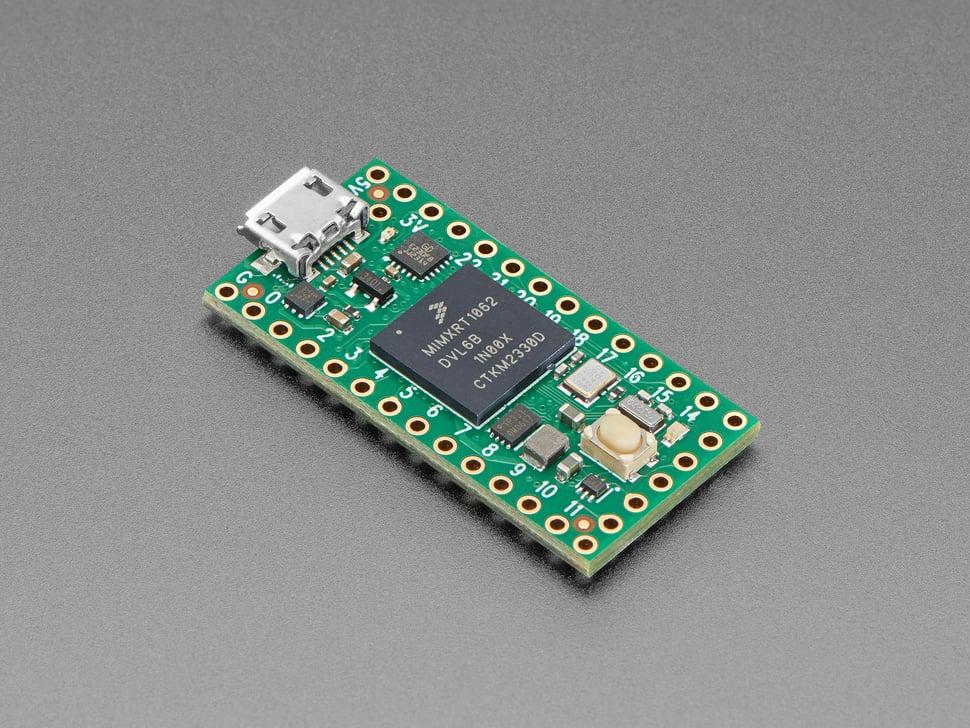

Adafruit PJRC Teensy 4.0 USB - board

Wie anders zou een 600 MHz microcontroller in zo'n klein Teensy board kunnen proppen? De Teensy 4.0 is voorzien van een ARM Cortex-M7-processor met 600 MHz, met een NXP iMXRT1062-chip, de snelste microcontroller die momenteel verkrijgbaar is, tien keer sneller dan de Teensy 3.2!

De NXP iMXRT1062 is een 'cross-over'-processor met de functionaliteit van een microcontroller, maar dan met de snelheid van een microcomputer. Hij is perfect voor wanneer je veel flash en RAM nodig hebt en grote hoeveelheden data moet verwerken, of wanneer je twee full-speed USB poorten nodig hebt. Hij heeft zelfs een grafische processor! En dat allemaal voor een prikkie.

Teensy 4.0 kan worden geprogrammeerd met behulp van de Arduino IDE met de Teensyduino-add-on.

Stroomverbruik en -beheer: Bij gebruik op 600 MHz verbruikt Teensy 4.0 ongeveer 100 mA stroom, aanzienlijk meer dan de meeste microcontrollers. Om het stroomverbruik te verlagen, biedt Teensy 4.0 ondersteuning voor dynamische klokschaling.

In tegenstelling tot traditionele microcontrollers, waar het wijzigen van de kloksnelheid leidt tot onjuiste baudrates en andere problemen, zijn de hardware Teensy 4.0 en de softwareondersteuning van Teensyduino voor Arduino -timingfuncties ontworpen om dynamische snelheidswijzigingen mogelijk te maken. Seriële baudrates, samplefrequenties voor audiostreaming en Arduino -functies zoals delay() en millis(), en Teensyduino's uitbreidingen zoals IntervalTimer en elapsedMillis, blijven correct werken terwijl de CPU van snelheid verandert.

Teensy 4.0 biedt ook een stroomuitschakelfunctie. Door een drukknop aan te sluiten op de aan/uit-pin, kan de 3,3V-voeding volledig worden uitgeschakeld door de knop 5 seconden ingedrukt te houden, en weer worden ingeschakeld door kort op de knop te drukken. Als een knoopcelbatterij is aangesloten op VBAT, blijft de RTC van Teensy 4.0 ook de datum en tijd bijhouden terwijl de stroom is uitgeschakeld. Teensy 4.0 kan ook worden overklokt, tot ver boven de 600 MHz!

Technische specificaties:

• ARM Cortex-M7 op 600 MHz
• 1024K RAM (512K is nauw gekoppeld)
• 2048K Flash (64K gereserveerd voor herstel en EEPROM-emulatie)
• 2 USB poorten, beide 480 MBit/sec
• 3 CAN-bus (1 met CAN FD)
• 2 I2S digitale audio
• 1 S/PDIF digitale audio
• 1 SDIO (4 bit) oorspronkelijke SD
• 3 SPI, allemaal met FIFO van 16 woorden
• 3 I2C, allemaal met 4 byte FIFO
• 7 Serieel, allemaal met 4 byte FIFO
• 32 algemene DMA-kanalen
• 31 PWM-pinnen
• 40 digitale pinnen, allemaal geschikt voor interrupts
• 14 analoge pinnen, 2 ADC's op chip
• Cryptografische versnelling
• Willekeurig nummer generator
• RTC voor datum/tijd
• Programmeerbare FlexIO
• Pijplijn voor pixelverwerking
• Perifere cross-triggering
• Aan/uit-beheer
