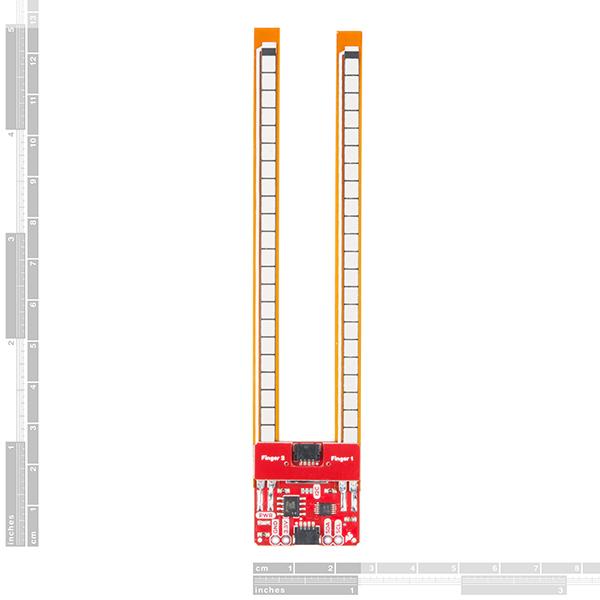

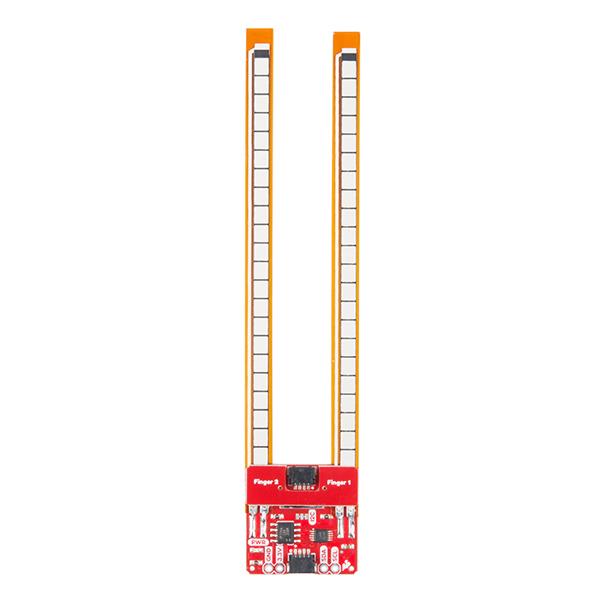

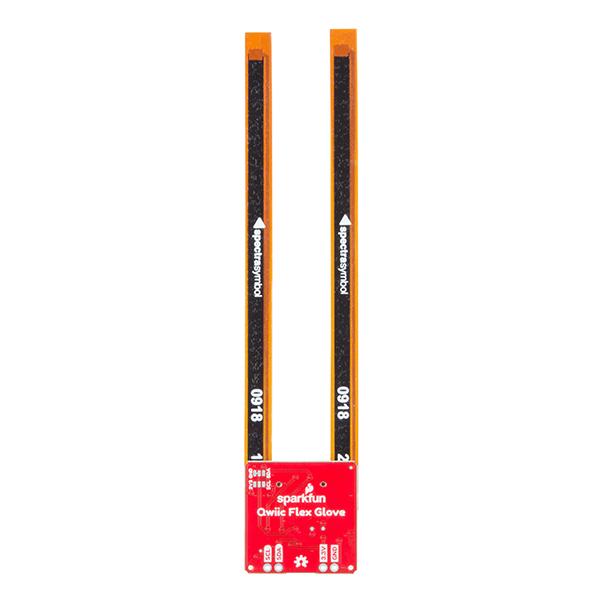

SparkFun Qwiic Flex Glove Controller

Flex-sensoren zijn geweldig om te vertellen hoe verbogen iets in een project is, maar we hebben problemen met de duurzaamheid ondervonden bij het gebruik ervan in draagbare toepassingen zoals handschoenen. De SparkFun Qwiic Flex Glove Controller isoleert het zwakke punt op elke flex-sensor om meer permanente toepassingen mogelijk te maken. In wezen stelt dit bord je in staat om flex-sensoren in een handschoen op te nemen om verlichting, geluid en andere effecten te regelen, waardoor het perfect is voor draagbare en e-textieltoepassingen! Om het gebruik van deze controller nog gemakkelijker te maken, verloopt alle communicatie uitsluitend via I2C, met behulp van ons handige Qwiic-systeem. We hebben echter nog steeds 0,1 "uit elkaar geplaatste pinnen voor het geval u liever een breadboard gebruikt.

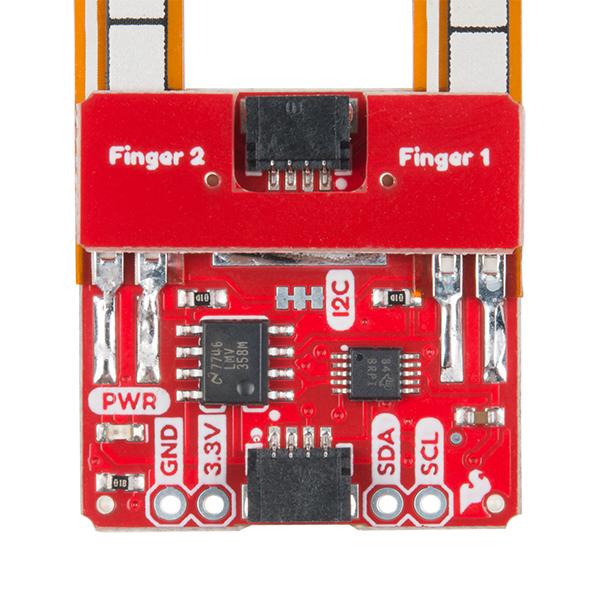

De Qwiic Flex Glove Controller is uitgerust met een ingebouwde ADS1015 ADC naar I2C-chip, op die manier kun je een veelvoud aan analoge inputs krijgen zonder de ADC-pinnen van de microcontroller aan te raken. Als je van plan bent om dit controllerkaartje in handschoenen te verwerken (aangezien het daar oorspronkelijk voor is ontworpen) om sensoren op acht vingers te krijgen (duimen niet inbegrepen), heb je vier Qwiic Flex Glove Controllers nodig. Met twee handschoenen uitgerust met deze boards kun je zelfs beginnen met het maken van je eigen VR-handschoencontrollers! Als je vier controllers op dezelfde I2C-bus hebt, moet je elk adres gebruiken dat beschikbaar is voor de ADS1015, gelukkig zijn er vier beschikbaar!

OPMERKING: Het I2C-adres van de Flex Glove is 0x48 en kan als jumper worden geselecteerd op 0x49, 0x4A, 0x4B. Een multiplexer / Mux is vereist om te communiceren met meerdere Flex Glove-sensoren op een enkele bus. Als u meer dan één Flex Glove-sensor moet gebruiken, overweeg dan om de Qwiic Mux Breakout te gebruiken.

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

Ga aan de slag met de SparkFun Qwiic Flex Glove Controller Guide

Kenmerken:

• Spanning: 2.0V - 5.5V
• Temperatuur: -40 ° C - 125 ° C
• Resolutie: 12 bit
• Bemonsteringsfrequentie: 128Hz - 3,3kHz
• Huidig verbruik: 150 µA (typ.)
• I2C-adres: 0x48 (standaard), 0x49, 0x4A, 0x4B
• 2x naaigaten
• 2x Qwiic connectoren
