SparkFun Qwiic Shield voor Arduino

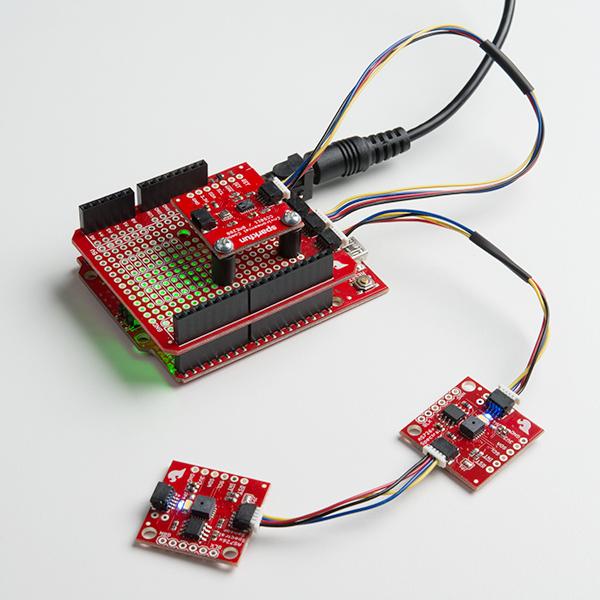

Het SparkFun Qwiic Shield is een eenvoudig te monteren bord dat een eenvoudige manier biedt om het Qwiic Connect-systeem op te nemen met je Arduino Uno. Dit shield verbindt de I2C-bus op je Arduino met een reeks SparkFun Qwiic-connectoren en biedt het circuit om de gegeven 5V om te zetten naar de 3,3V die nodig is voor I2C-kaarten in ons Qwiic-systeem. Zolang uw apparaten zich op verschillende adressen bevinden, maakt het Qwiic-systeem serieschakeling mogelijk, wat betekent dat u zoveel sensoren kunt stapelen als u wilt om een toren van detectiekracht te creëren!

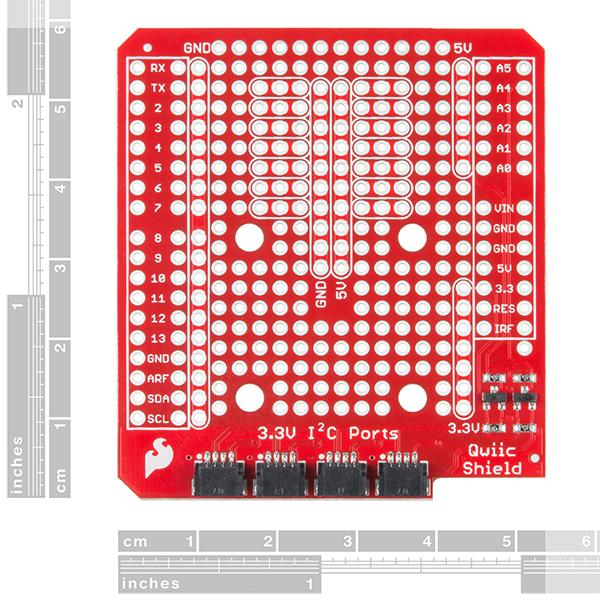

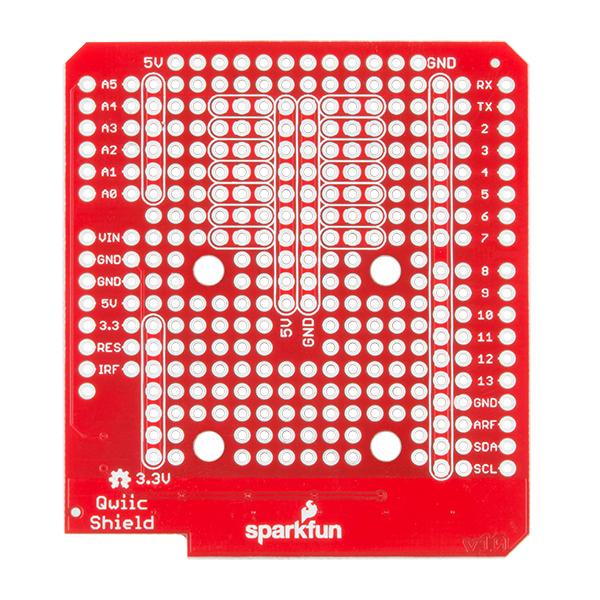

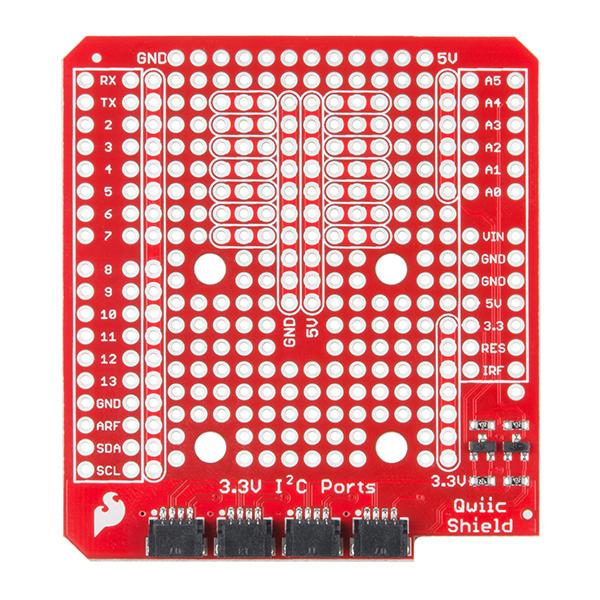

Het Qwiic Shield heeft vier Qwiic-verbindingspoorten, allemaal op dezelfde I2C-bus, evenals een groot gebied voor prototyping om je eigen unieke circuits te ontwerpen en te maken. Het shield heeft ook een paar 3-bij-1 rails om te helpen bij het maken van prototypes, evenals bussen voor aarde, 5V en zelfs 3.3V. We hebben vier montagepoorten meegeleverd met hetzelfde ontwerp als onze Qwiic-sensoren, zodat u uw kleine bord aan de bovenkant van het shield kunt bevestigen.

Dit shield is een geweldige retrofit voor elke Uno die je hebt. Wat een soldeervrije oplossing? Sla het shield over en bekijk het SparkFun BlackBoard waarin het Qwiic-systeem is ingebouwd!

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

Notitie: Dit omvat R3 Arduino-headers, maar deze zijn niet vooraf op het bord gesoldeerd, dus er is enige montage vereist bij het samenstellen van het shield.

Omvat:

• 1x SparkFun Qwiic Shield voor Arduino
• 1x Arduino stackable Header Kit - R3

Kenmerken

• 4x Qwiic-verbindingspoorten
• Groot prototype-gebied
• 3-bij-1 prototyping rails
