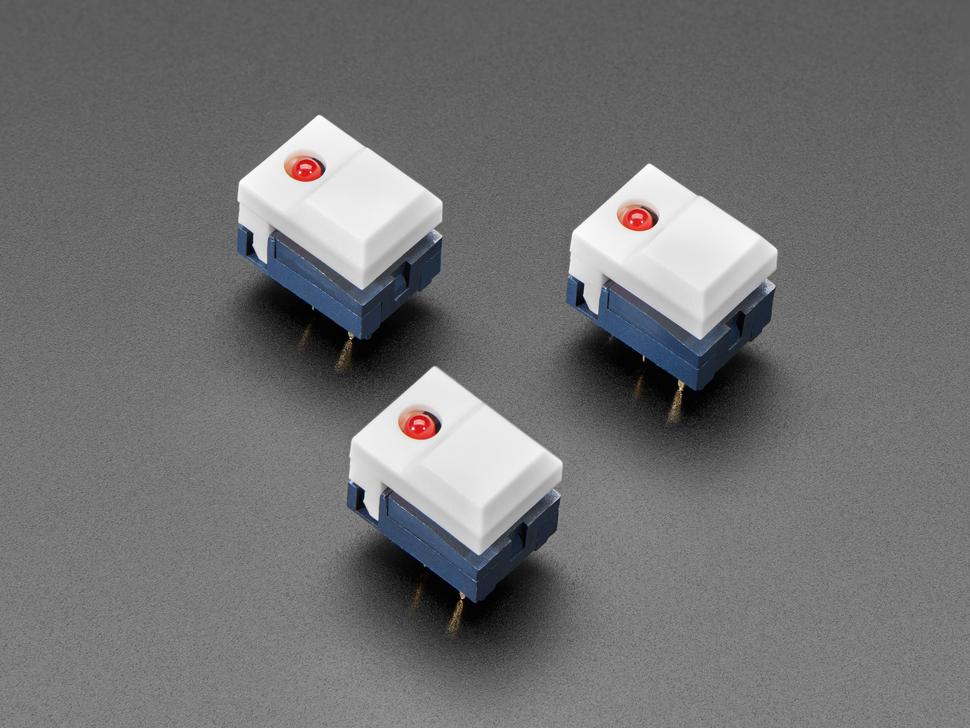

Adafruit Stappenschakelaar met LED - Drie-pack wit met rode LED - PB86

Deze scharnierende, kortstondige stapschakelaars vangen de essentie van de 16-staps sequencertoetsen op de iconische TR-808 synthesizers. Ze worden vaak gebruikt in audiovisuele apparatuur en bieden een aangenaam voelbare en klikkende respons.

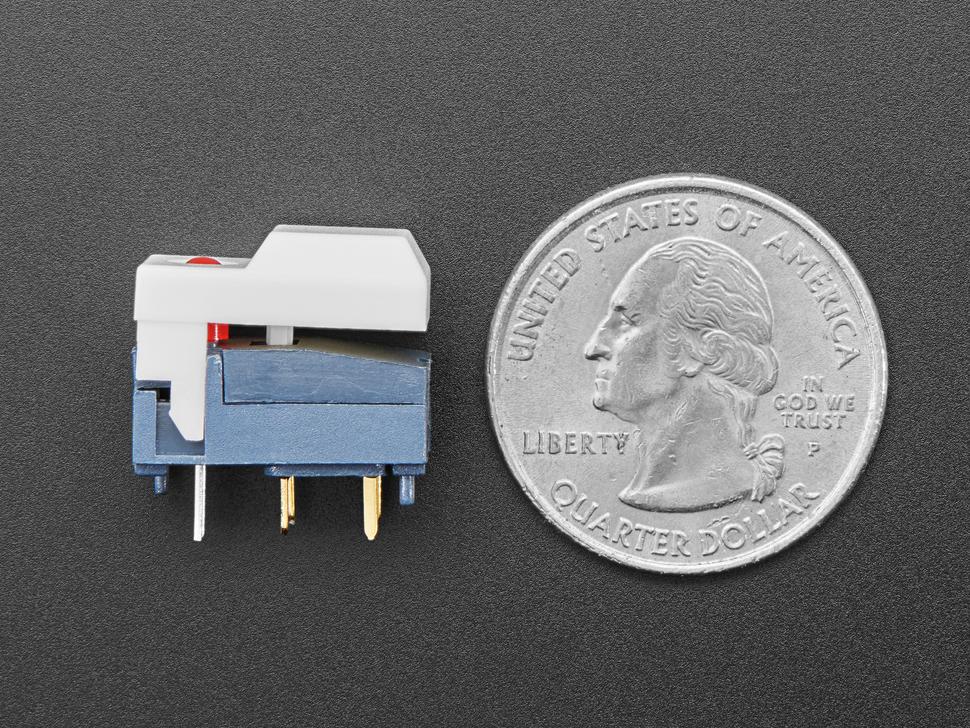

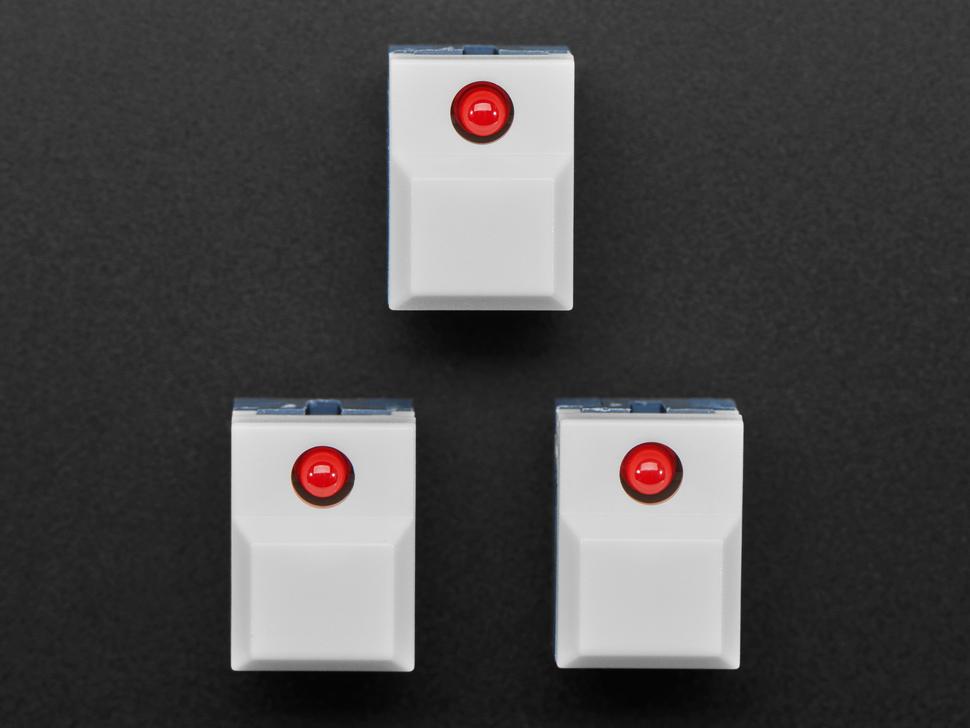

De geïntegreerde rode LED fungeert als betrouwbare indicator voor de aan/uit-status en geeft visuele feedback bij activering. De schakelaars zijn voorzien van vier poten en bieden daardoor verbeterde mechanische stabiliteit.

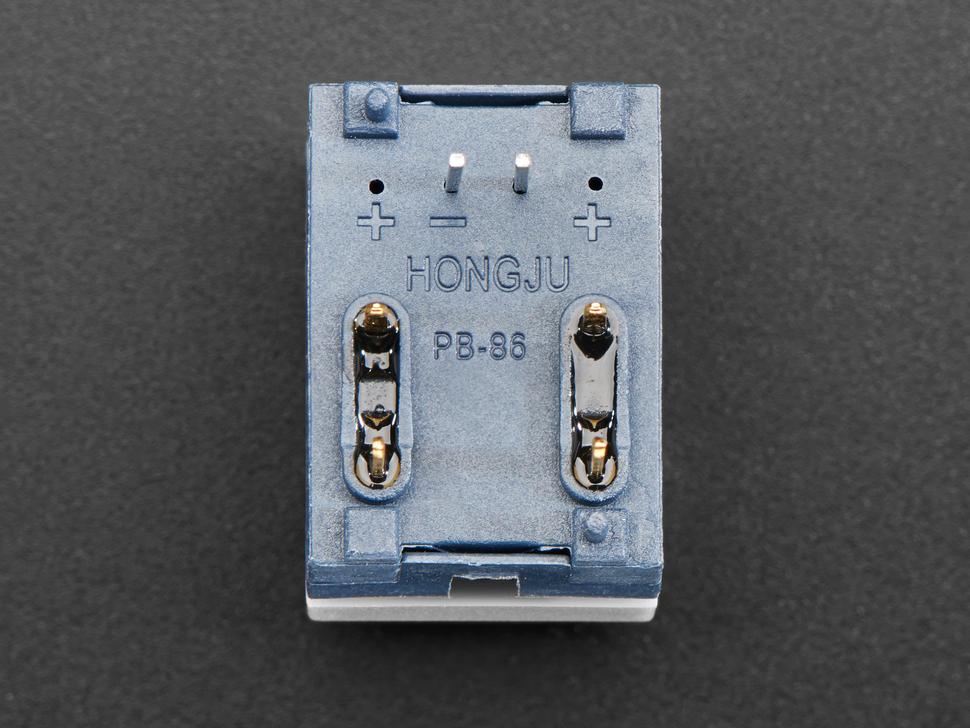

De momentane SPDT-schakelaar gebruikt twee van de vier pinnen als gemeenschappelijk. Wanneer ingedrukt, maakt hij verbinding met één van de andere pinnen. Raadpleeg het bijgevoegde schema of gebruik een multimeter in de continuïteitsmodus voor nauwkeurige pinidentificatie.

Deze schakelaars zijn niet compatibel met breadboards of perf-boards en vereisen handmatige bedrading of PCB-integratie. De ingebouwde 3 mm rode LED heeft een doorlaatspanning van 2,1 V en een maximale stroomsterkte van 20 mA. Omdat er geen ingebouwde weerstand is, wordt een 1 kOhm-weerstand aanbevolen om doorbranden te voorkomen.

PWM-dimmen vanaf een microcontrollerpin of aansluiting op een digitale output is mogelijk door een geschikte weerstand te selecteren met behulp van onze LED-gids.
