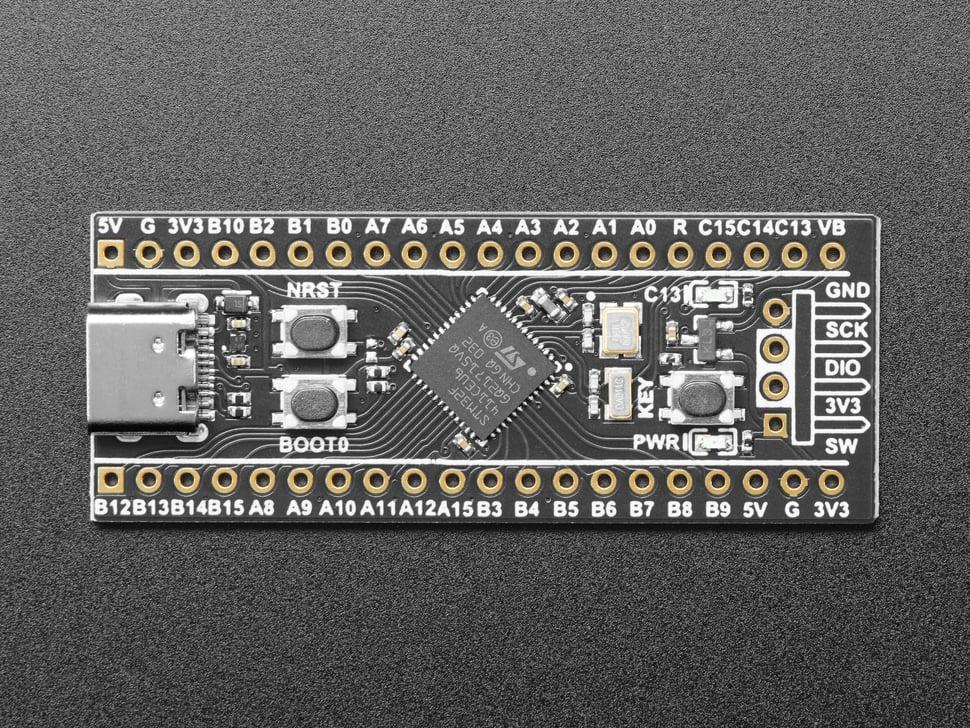

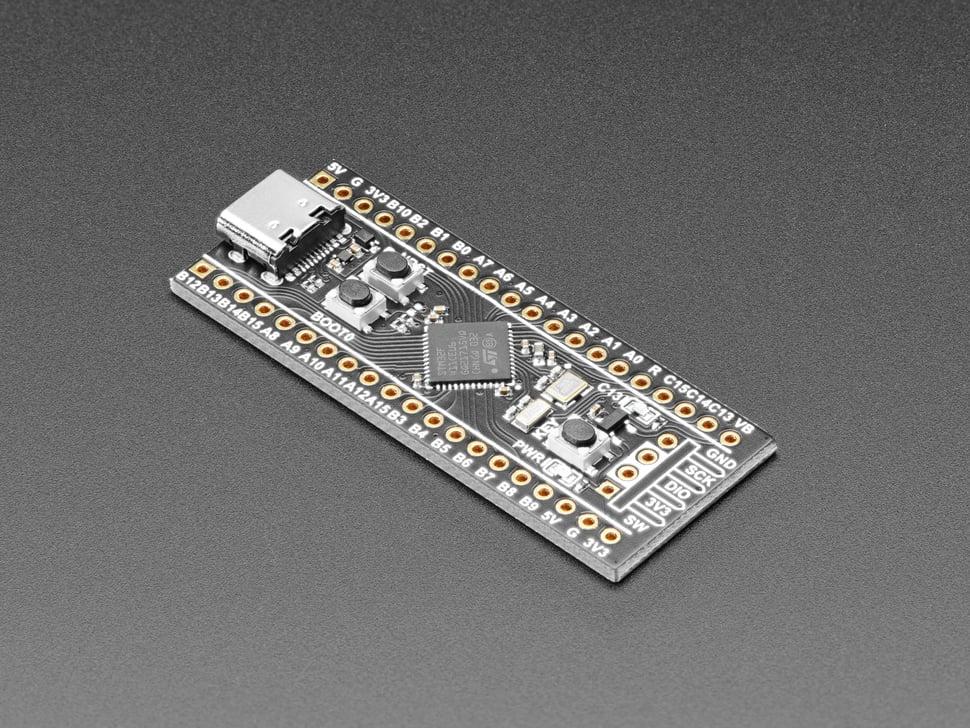

Adafruit STM32F411 "BlackPill" board

Dit eenvoudige board voor de STM32F411 biedt een krachtige STM-chip voor uw volgende project, met de STM32F411CEU6 met 512 KB flash, 128 KB SRAM en een kloksnelheid van 100 MHz.

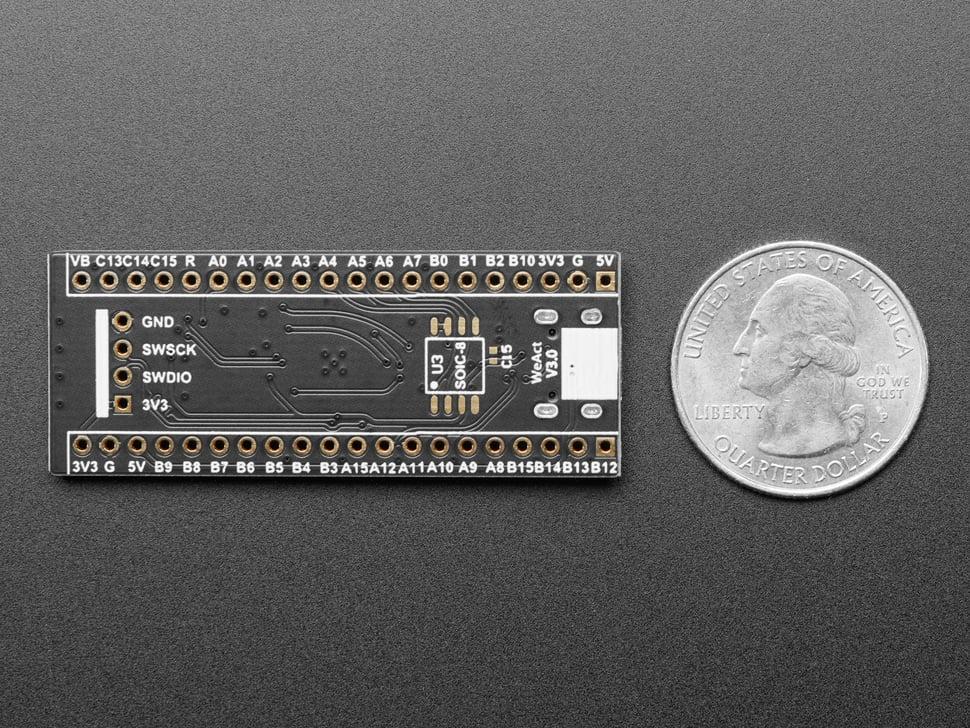

Een plek aan de onderkant maakt het mogelijk om breed SOIC-flashgeheugen toe te voegen, zoals een 2 MB SPI-flashchip, ideaal voor het uitbreiden van datalogging of bestandsopslagmogelijkheden. Let op: de soldeerpad is precies breed genoeg voor de chip.

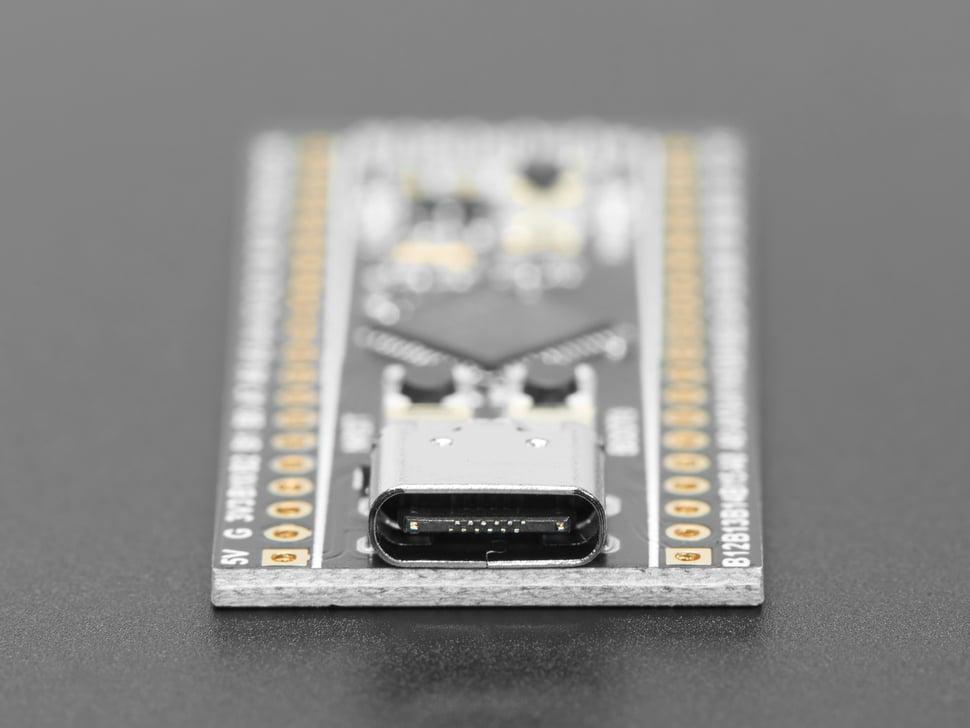

Met USB C-compatibiliteit en een 3,3V 100mA LDO-regelaar bevat het board ook kristallen van zowel 25 MHz als 32,768 kHz. Handige knoppen zijn onder andere een BOOT-knop voor toegang tot de ROM DFU-bootloader, een resetknop en een generieke knop op PA0. Een aan/uit-led en een door de gebruiker instelbare led op PC13 zijn inbegrepen voor verbeterde interactie.

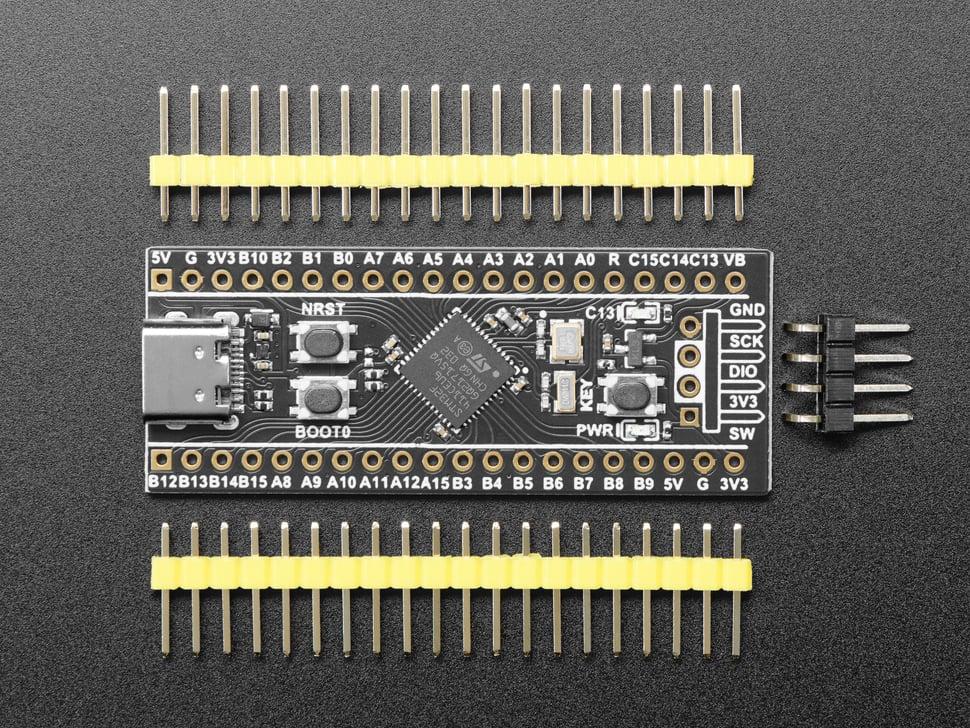

De chip biedt meerdere randapparatuur met UART-, I²C-, SPI-, I²S- en timerfunctionaliteit. Full-speed USB en een ADC gemultiplext naar 10 inputs maken de randapparatuur compleet. Aanbevolen wordt een ST-Link-compatibele dongle voor foutopsporing, hoewel de STM-bootloader ervoor zorgt dat binaire firmware zonder programmeur kan worden geladen. Losse header zijn inbegrepen voor breadboard integratie.
