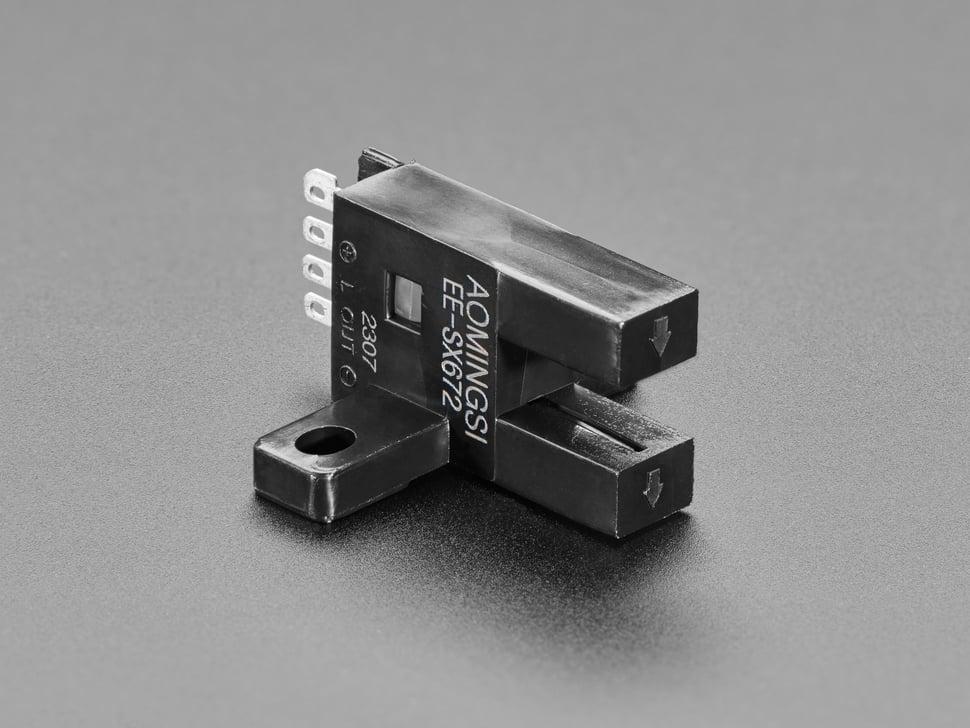

Adafruit T-sleuf foto-onderbreker

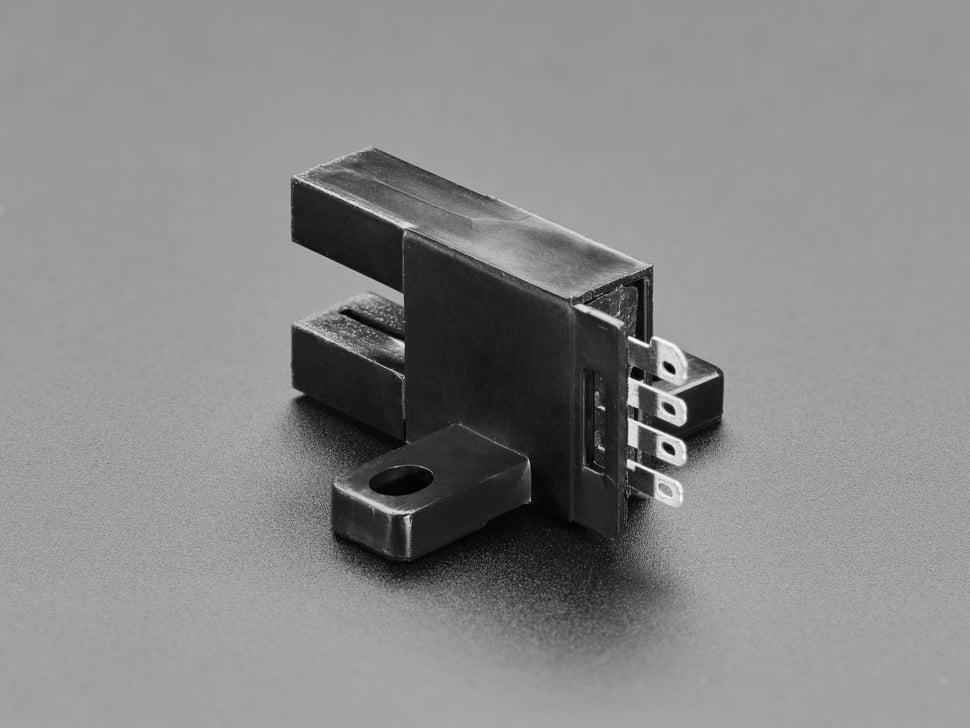

Deze T-Slot foto-interrupter is een robuuste kunststof sensor die is uitgerust met een IR-LED en een IR-fototransistor, die zorgvuldig over een U-vormige opening zijn geplaatst.

U bedient de IR-LED om licht via de opening naar de detector te sturen. Wanneer een object de gleuf binnendringt en het licht blokkeert, schakelt de sensor uit. Wanneer het object zich verwijdert, ontvangt de sensor het IR-licht en wordt deze geactiveerd.

Deze sensor is ideaal voor toepassingen zoals het tellen van rotaties met sleufvormige encoderwielen. Hij kan de rotatiesnelheid bepalen en display op een OLED.

Opvallend is dat een rode LED aangeeft wanneer de sensor wordt geactiveerd en dat het ingebouwde beveiligingscircuit betrouwbare prestaties garandeert.

Belangrijke specificaties zijn onder meer een minimaal vereist vermogen van 5 V voor de Vin-lijn, maar de open-collector- output maakt aansluiting op 3 V-logica mogelijk met een pullup-weerstand.

De sensor is ontworpen zonder aangesloten kabel, maar heeft duidelijk gelabelde pads voor eenvoudige verbindingen: (+) voor VCC (5-24V), L voor LED-configuratie, OUT voor output en (-) voor ground .
