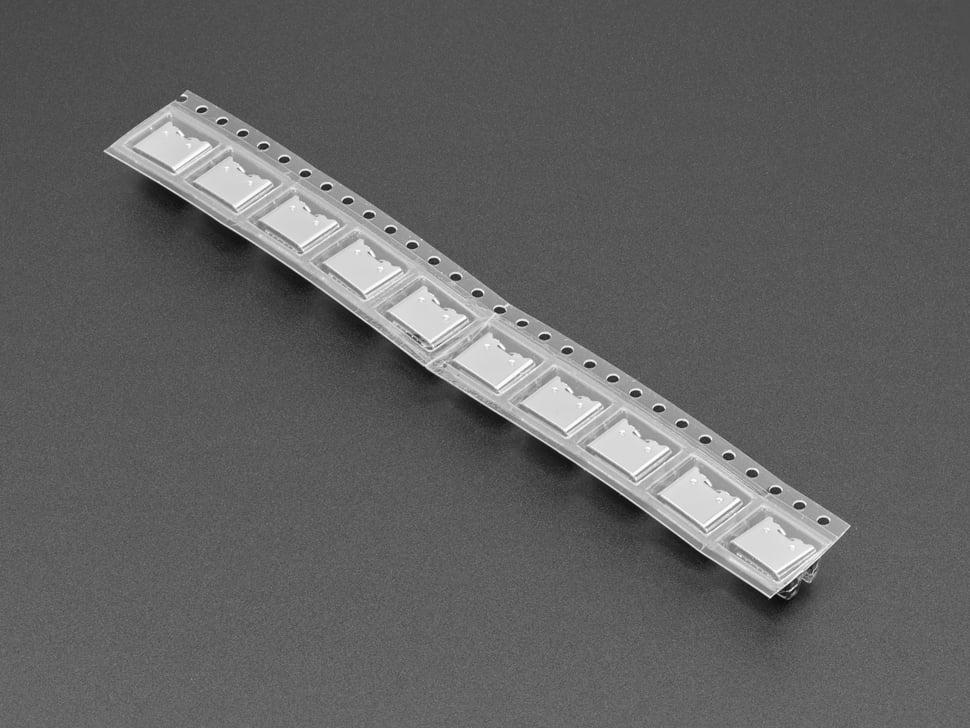

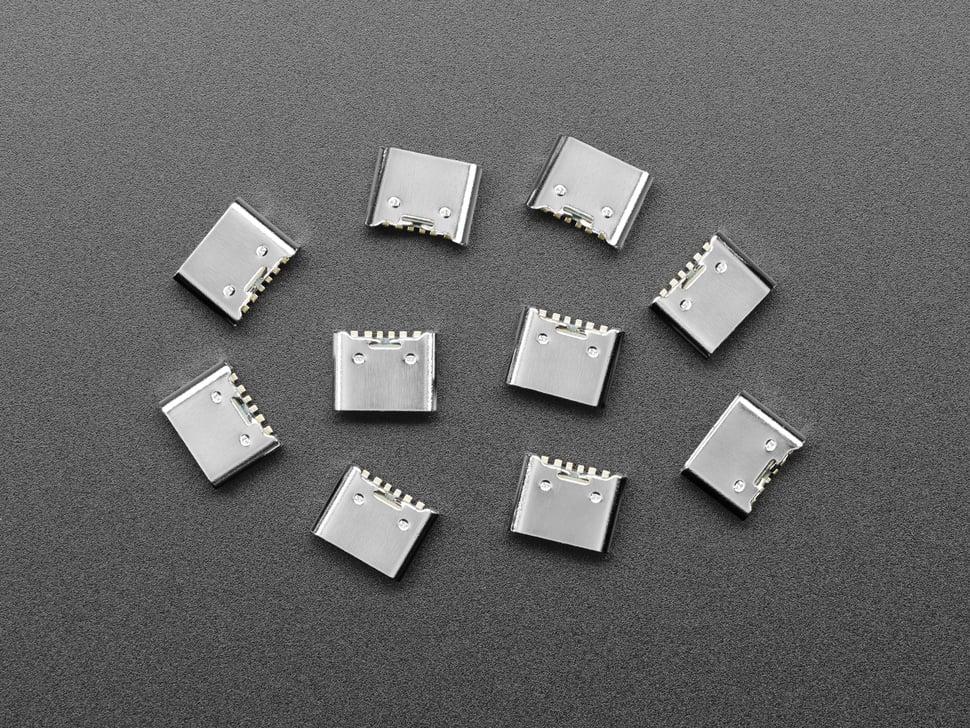

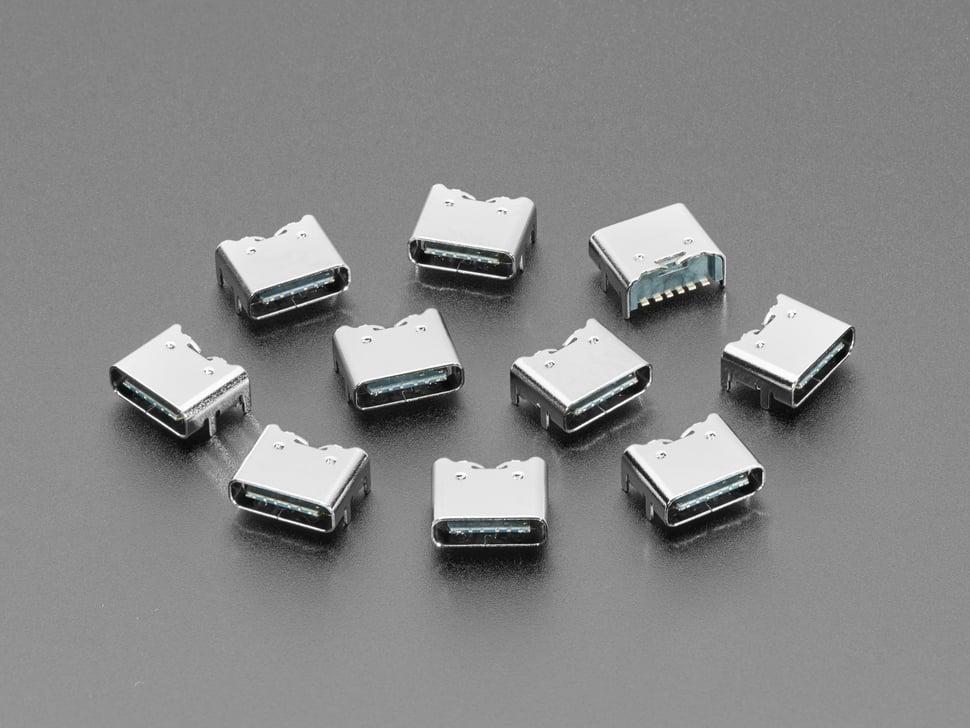

Adafruit USB C SMT / THM-aansluiting - alleen voeding - verpakking van 10

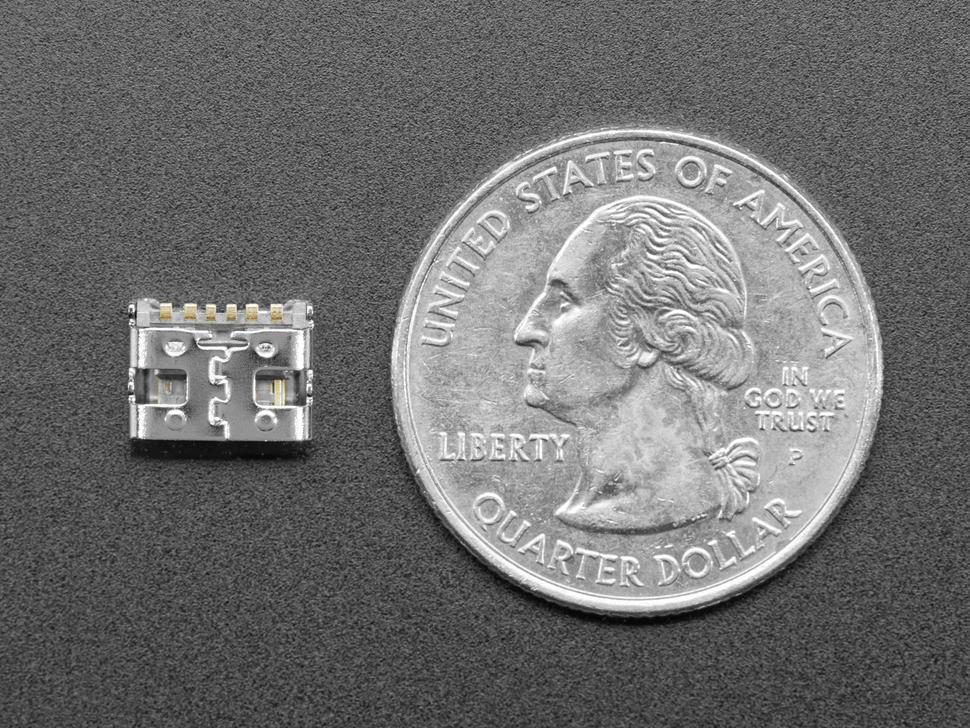

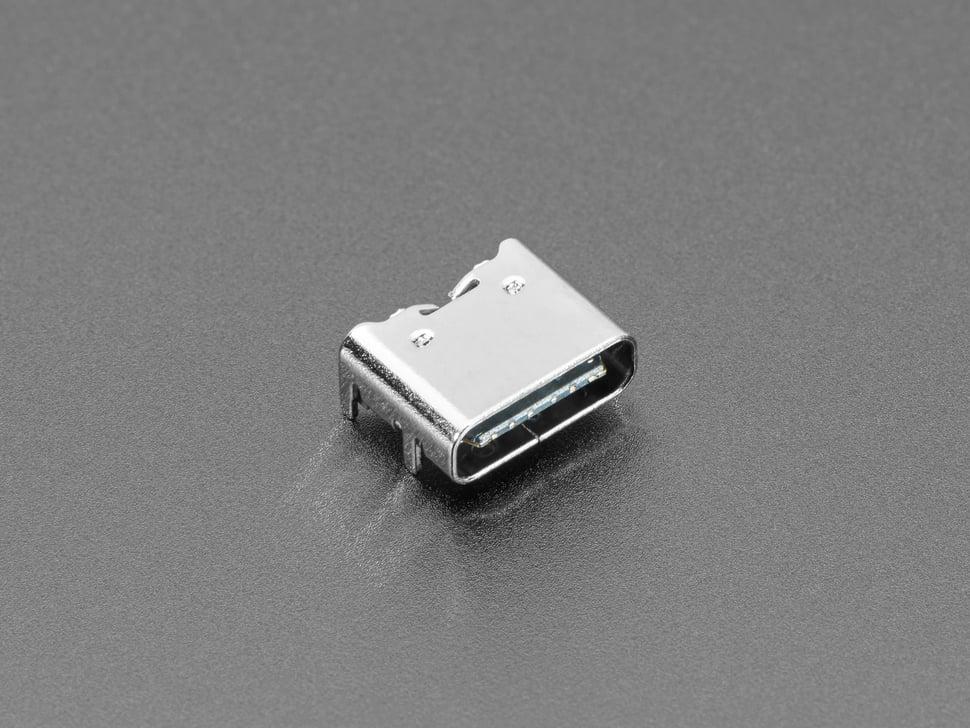

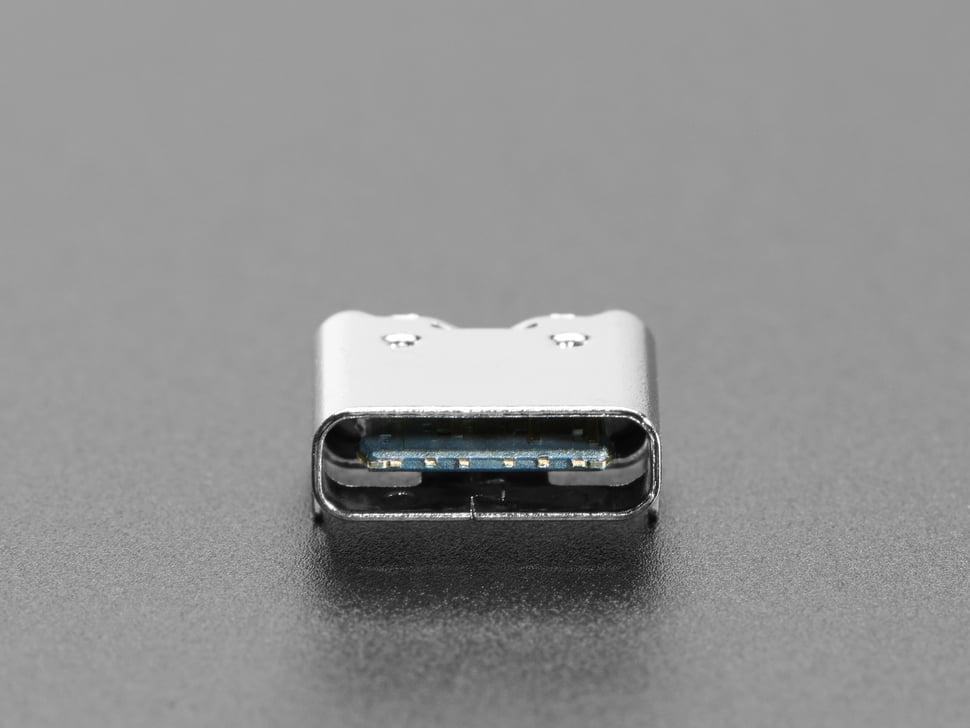

Als je aan een project werkt dat alleen stroom verbruikt en een update naar de nieuwste USB standaard nodig hebt, is deze 10-pack USB C-connectoren met alleen stroom een uitstekende keuze. Deze connectoren hebben een robuust metalen ontwerp met vier through-hole montagelipjes, waardoor ze vrijwel onmogelijk van een printplaat los te raken zijn.

In een SMT-lijn plakt u ze eenvoudig over de through-hole gaten en de pads zetten zichzelf gemakkelijk vast. Met de focus op lage kosten en eenvoud bevatten deze connectoren essentiële pinnen – twee voor ground , twee voor V-bus-voeding en CC1/CC2-pinnen – en zijn de D+ en D- datapinnen weggelaten. Deze ontwerpkeuze maakt ze gemakkelijker te solderen en verlaagt de kosten.

Om 5V-voeding van een USB poort te krijgen, sluit u de ground en voedingspinnen aan op het gewenste apparaat en bevestigt u twee 5,1K-weerstanden van CC1 en CC2 aan ground , met een aparte weerstand voor elke CCx-pin. Verbeter de efficiëntie van uw projecten met drag-soldeertechnieken op deze duurzame connectoren.
