1.8" TFT module SPI

Artikelnr. 10218 Share
1.8" TFT module SPI
€ 9,10€ 7,50 Excl. BTW (NL)
Vandaag besteld, dinsdag 13 december in huis. ... stuks op voorraad
Staffelkortingen weergeven Verzonden vanaf € 3,50 (NL) 30 dagen bedenktermijn
+ + =
Slim combineren Totaal prijs:

Beschrijving

Dit bordje is de makkelijkste manier om een mooi display aan ieder project toe te voegen. Omdat deze slechts 4 verbindingen nodig heeft, is deze geschikt voor iedere microcontroller. Het 1.8" display heeft 128x160 kleuren pixels bechikbaar. De TFT driver (ST7735R) kan 18-bit color (262,144 kleuren) weergeven.

Als toevoeging heeft deze module ook nog een SD kaart socket, zodat er bitmaps kunnen worden geladen van een FAT16/FAT32 geformatteerde SD kaart.

Eigenschappen:
  • 5V / 3.3V Compatible
  • Display Mode: 1.8" TFT SPI Interface, Transmissive, Default wit
  • Kleuren: 262K
  • Backlight Type: LED
  • Resolution: 128W x 160H Pixels
  • Scherm grootte: 28.03 mm x 35.04 mm
  • SPI Bus interface
  • IC Driver: ST7735R

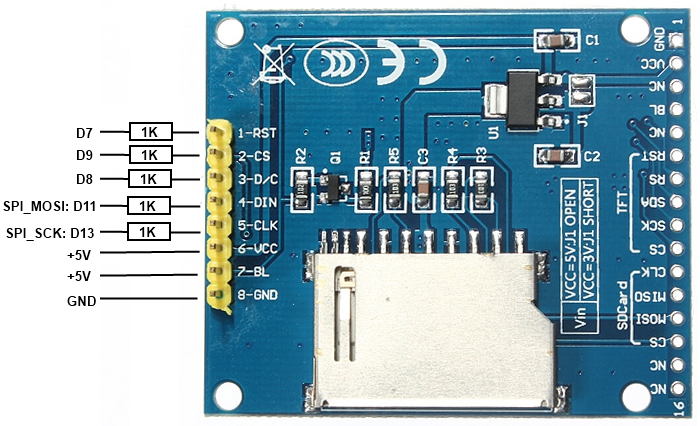

Pinout:
  • GND : Power Ground
  • VCC : 5V power input
  • CS : Chipselect for LCD
  • SDA : LCD Data for SPI
  • SCL : SCLK for TFT Clock
  • RS/DC : Command/Data Selection
  • RESET : LCD controller reset, active low
  • CS (SD-CS) : Chipselect for TF Card
  • CLK (SD-Clock): SPI Clock
  • MOSI (SD-DI) : SPI Master out Slave in
  • MISO (SD-DO) : SPI Master in Slave out

Soortgelijke producten

Vragen en antwoorden

Q The Netherlands Frans kooijmansIs er een instructie/uitleg en-of driver? Bekijk 2 antwoorden   |   Beantwoord deze vraag

Klant ervaringen

The Netherlands
Goedkoop Slecht gedocumenteerd
Prima display maar de documentatie op de site is onvoldoende. Als je een header soldeert aan de kant tegenover de header die er al zit, kun je ook via SPI met de SD-kaart communiceren. Pin 1-3: GND VCC NC. Pin 4-10 (voor TFT): BL NC RST RS SDA SCK CS. Pin 11-16 (voor SD): CLK MISO MOSI CS NC NC. RS = D/C: Data/Command. Verbind de SPI ingangen SDA met MOSI en SCK met CLK. TFT en SD hebben elk hun eigen Chip Select pin. Besturing met standaard Arduino bibliotheken SPI, TFT en SD. Werkt niet met alle SD-kaarten.
