Adafruit 1,44 "TFT LCD- display met MicroSD-kaart breakout

Adafruit 1,44 "TFT LCD- display met MicroSD-kaart breakout.
Deze mooie kleine display breakout is de beste manier om een klein, kleurrijk en helder display aan elk project toe te voegen. Omdat het display 4-draads SPI gebruikt om te communiceren en zijn eigen pixel-adresseerbare framebuffer heeft, kan het met elk type microcontroller worden gebruikt. Zelfs een hele kleine met weinig geheugen en weinig pinnen beschikbaar!

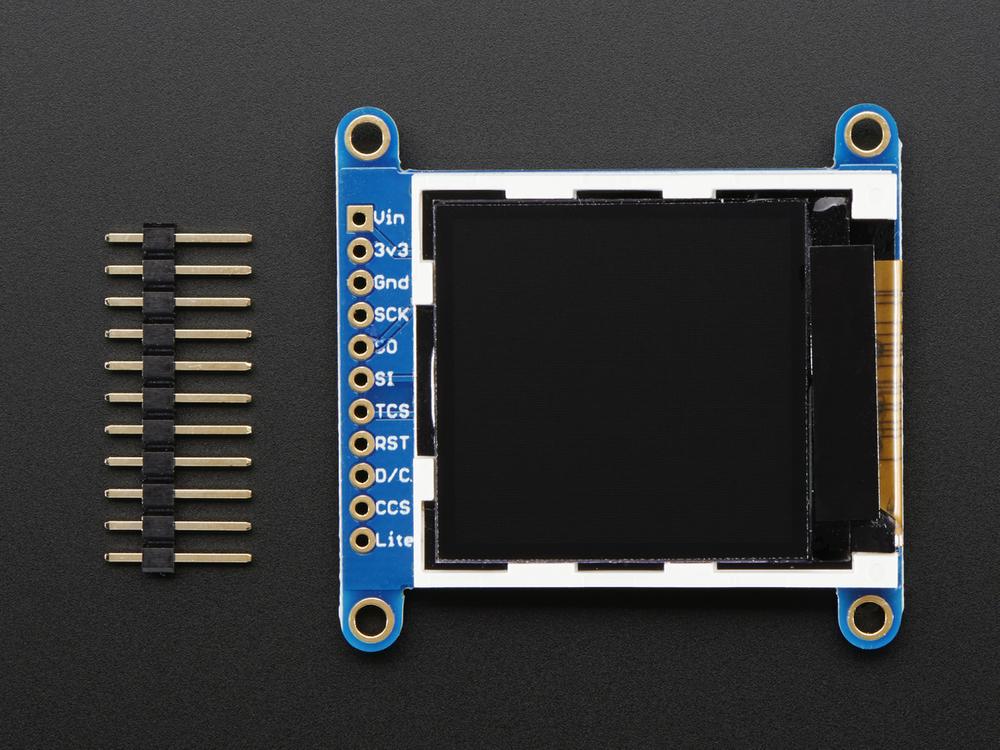

De 1,44" display heeft een 128x128 kleuren pixels. In tegenstelling tot de low cost 'Nokia 6110' en soortgelijke LCD-schermen, welk type CSTN zijn en dus slechte kleur en langzame refresh, dit display is een echte TFT! Het TFT- driver (ST7735R) kan display volledige 16-bits kleur met behulp van onze library .

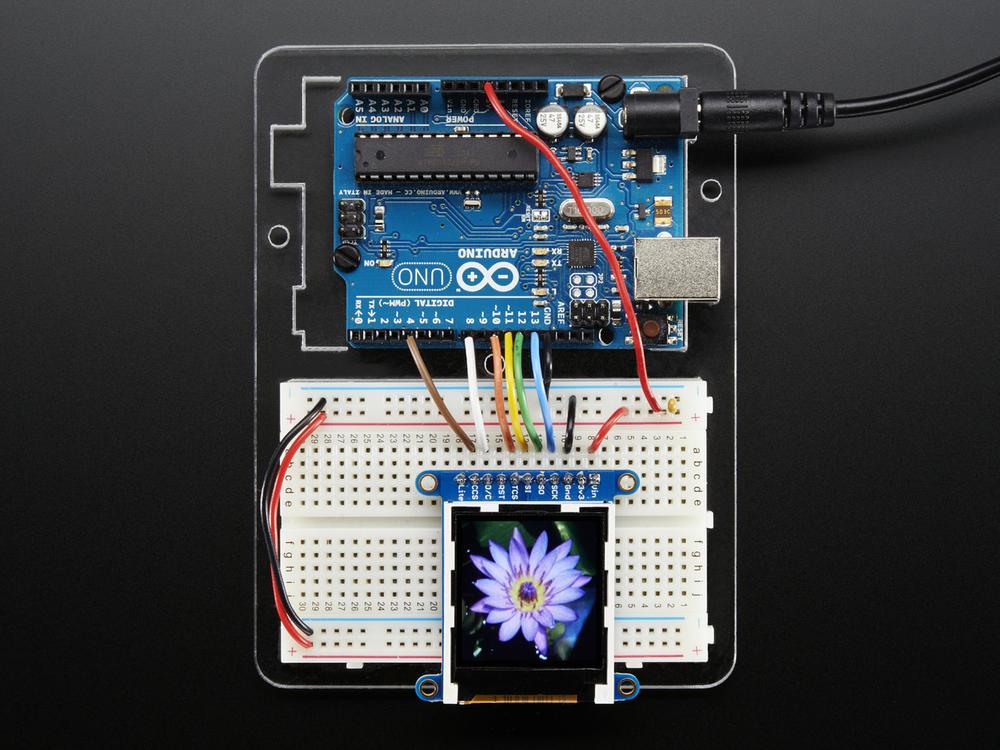

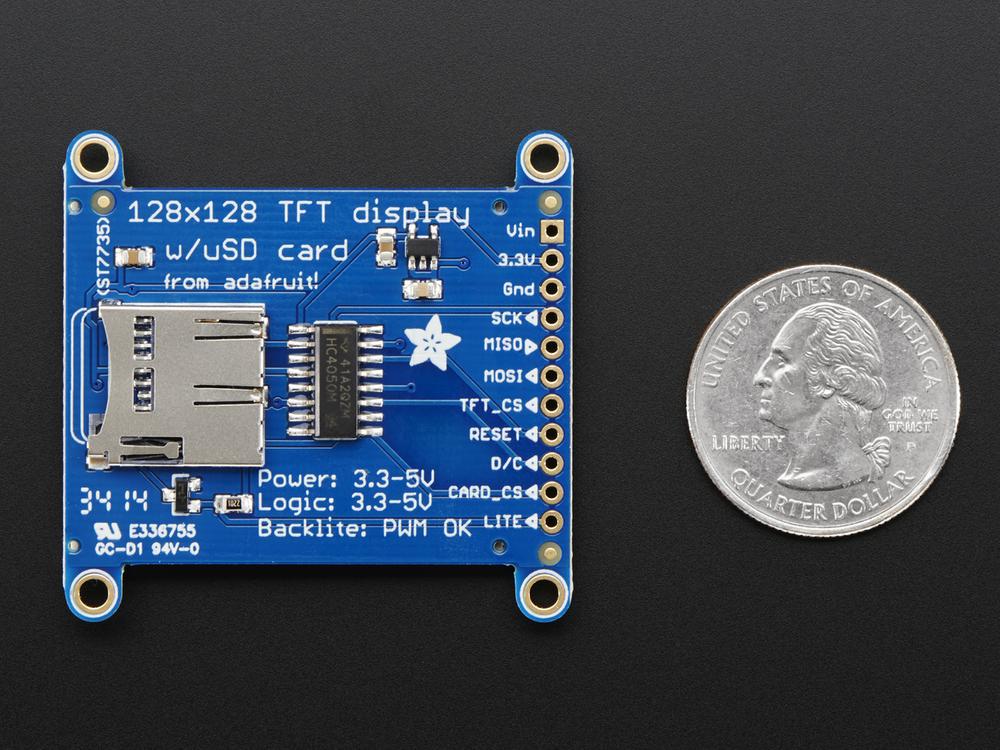

Op de breakout is het TFT- display gesoldeerd (het maakt gebruik van een delicate flex-circuit connector), evenals een ultralage dropout 3.3V regulator en een 3 / 5V level shifter zodat je het kunt gebruiken met 3.3V of 5V stroom en logica . We hadden ook wat ruimte, dus we hebben een microSD-kaarthouder geplaatst, zodat je gemakkelijk full-colour bitmaps kunt laden vanaf een FAT16 / FAT32-geformatteerde microSD-kaart. De microSD-kaart is niet inbegrepen, maar je kunt er hier een ophalen.

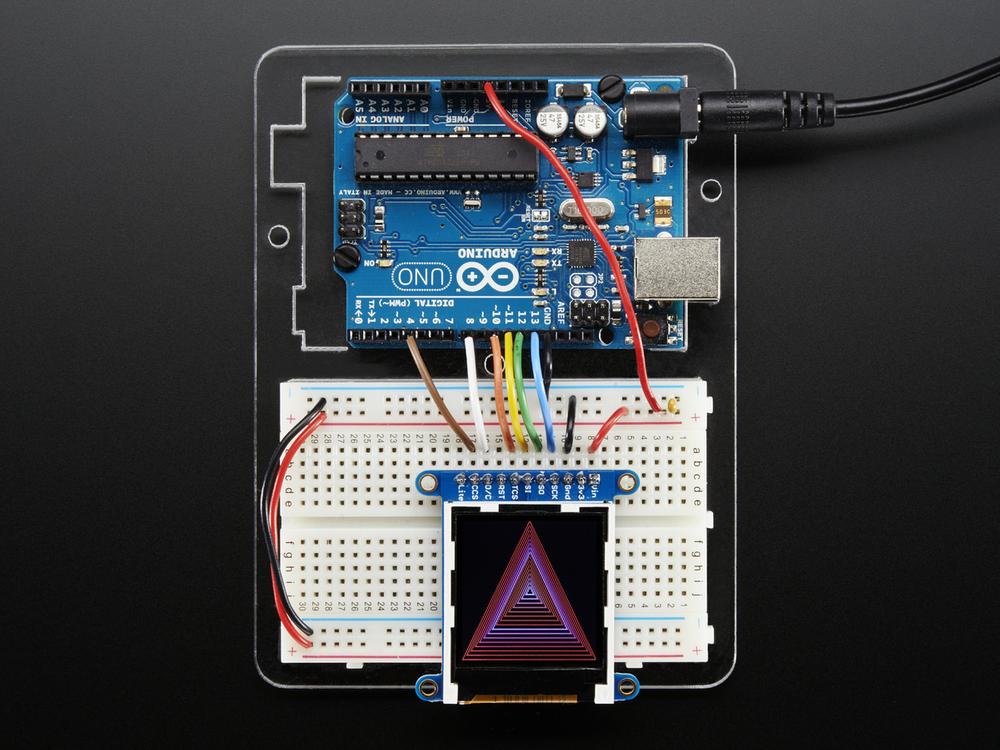

Natuurlijk laten we u niet alleen achter met een datasheet en een "succes!" - we hebben een volledige open source grafische library die pixels, lijnen, rechthoeken, cirkels, tekst en bitmaps kan tekenen, evenals voorbeeldcode en een handleiding voor bedrading. De code is geschreven voor Arduino, maar kan eenvoudig worden geport naar uw favoriete microcontroller!
